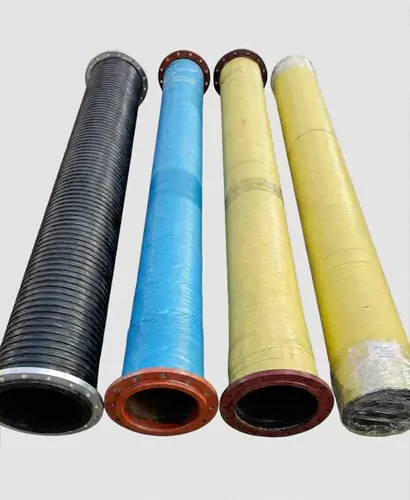

Резиновый шланг большого диаметраиграет решающую роль в отраслях, где перекачка жидкости в больших объемах не подлежит обсуждению. В JIDONGDA мы посвятили более двух десятилетий совершенствованию этих шлангов для горнодобывающей, строительной, сельскохозяйственной и морской отраслей. Наши разработки направлены на то, чтобы выдерживать экстремальные давления, абразивные материалы и суровые погодные условия, сохраняя при этом гибкость и долговечность.

Понимание технических требований,ДзидундаРешения для резиновых шлангов большого диаметра сочетают в себе высококачественные смеси натурального и синтетического каучука с улучшенными армирующими слоями. Такая конструкция обеспечивает устойчивость к коррозии, старению и внезапным скачкам давления. Мы уделяем особое внимание гладкой внутренней футеровке, чтобы минимизировать потери на трение, что напрямую повышает эффективность работы при перекачке шлама, дноуглубительных работах и ​​сливе воды.

Основные параметры

Точность размеров и состава материалов определяет нашу линейку продуктов. Ниже мы разберем стандартные спецификации, которыми руководствуются при отборе инженеров и менеджеров по закупкам. Обратите внимание, что каждый параметр можно настроить в соответствии с требованиями специализированного проекта.

• Диапазон внутреннего диаметра:От 4 дюймов (102 мм) до 48 дюймов (1219 мм), удовлетворяя большинство промышленных потребностей всасывания и нагнетания.
• Номинальное давление:Рабочее давление от 0,3 МПа до 2,5 МПа, коэффициенты запаса прочности по давлению разрыва обычно устанавливаются на уровне 3:1 или 4:1 в зависимости от применения.
• Температурная устойчивость:Стандартные шланги выдерживают температуру от -20°C до 80°C, а термостойкие версии - до 120°C для передачи пара или горячего масла.
• Материал вкладыша:Варианты включают смесь NR/SBR для общей стойкости к истиранию, NBR для маслостойкости и EPDM для химической и атмосферной стойкости.
• Армирующие слои:Высокопрочная полиэфирная ткань, спираль из стальной проволоки или несколько текстильных слоев, встроенных в резиновую стенку для обеспечения структурной целостности.
• Свойства покрытия:Устойчивый к истиранию, озоностойкий и устойчивый к ультрафиолетовому излучению синтетический каучук для защиты от деградации окружающей среды.
• Доступность длины:Стандартная длина 20 метров или 61 метр, с индивидуальными вырезами и фланцевыми узлами, изготовленными на месте.
• Рейтинг вакуума:Полная вакуумная способность для всасывания, обеспечиваемая жесткой спиральной проволокой, встроенной в стенку шланга.

Приложения в разных отраслях

Универсальность резиновых шлангов большого диаметра JIDONGDA обусловлена ​​адаптируемостью конструкции. Ниже приведены основные отрасли, где эти шланги оказываются незаменимыми.

• Горное дело и переработка полезных ископаемых:Транспортировка хвостов, шламов концентратов и технической воды на большие расстояния. Устойчивый к истиранию вкладыш справляется с острыми и тяжелыми частицами без быстрого износа.
• Дноуглубительные работы:Всасывание и сброс песка, гравия и ила из рек, гаваней и морского дна. Гибкость шланга позволяет выдерживать постоянное движение экскаваторов и плавучих трубопроводов.
• Сельскохозяйственная ирригация и дренаж:Масштабная перекачка воды из водоемов на поля, а также противопаводковая перекачка. Легкая конструкция шланга относительно размера его отверстия упрощает развертывание и извлечение.
• Обезвоживание строительной площадки:Удаление грунтовых или ливневых вод из котлованов, фундаментов и туннелей. Полный вакуум обеспечивает стабильное всасывание даже при высоких требованиях к подъему.
• Морской и морской:Перекачка балластных вод, откачка трюмных вод и ликвидация разливов нефти. Специальные маслостойкие и огнестойкие покрытия соответствуют строгим нормам морской безопасности.
• Управление промышленными жидкими отходами:Обращение с коррозийными стоками и химическими побочными продуктами на очистных сооружениях. Вкладыши из EPDM обеспечивают превосходную устойчивость к широкому диапазону уровней pH.
• Производство электроэнергии:Линии забора и отвода охлаждающей воды для тепловых электростанций. Шланги выдерживают постоянный поток воды и умеренные температуры без образования накипи и разрушения.

Преимущества выбора JIDONGDA в качестве поставщика шлангов

Выбор поставщика резиновых шлангов большого диаметра предполагает оценку не только самого продукта. JIDONGDA объединяет обслуживание, тестирование и логистику для обеспечения полной надежности.

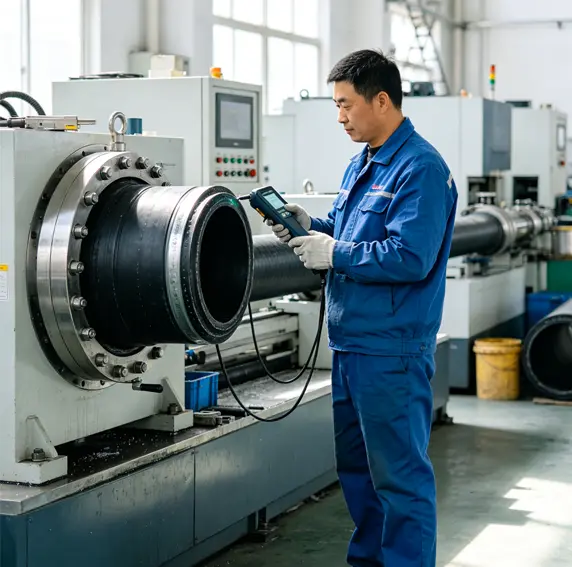

• Заводской прямой контроль качества:Наша собственная лаборатория ежедневно проводит реометрические испытания, анализ прочности на разрыв и испытания на стойкость к истиранию. Клиенты получают подробные сертификаты испытаний с каждой поставкой.
• Индивидуальная инженерная поддержка:Мы привлекаем инженеров для оценки условий на месте, рекомендуем оптимальные конфигурации шлангов и разрабатываем специальные концевые соединения, которые уменьшают сложность установки.
• Глобальная логистическая экспертиза:Шланги упаковываются в защитную пленку и отправляются навалом или в контейнерах в любой крупный порт мира. Наша команда документации обеспечивает бесперебойное таможенное оформление.
• Конкурентоспособная совокупная стоимость владения:Увеличенные интервалы технического обслуживания и низкие требования к техническому обслуживанию компенсируют первоначальные инвестиции. Многие клиенты сообщают о увеличении срока службы в три-пять раз по сравнению с непатентованными альтернативами.
• Быстрая разработка прототипа:Для уникальных проектов мы можем изготовить образцы шлангов в течение 15 дней, что позволяет провести полевые испытания до начала полномасштабного производства.

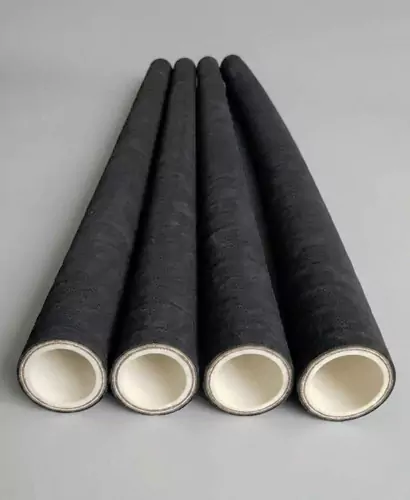

Резиновый шланг высокого давленияявляется важнейшим компонентом бесчисленных промышленных, гидравлических и пневматических систем. Его способность перекачивать жидкости, газы и абразивные материалы под экстремальным давлением, сохраняя при этом гибкость, делает его незаменимым. Понимание конструктивных параметров, состава материалов и технологий армирования этих шлангов имеет важное значение для выбора правильного продукта и обеспечения эксплуатационной безопасности.

Основная конструкция

Каждый резиновый шланг высокого давления имеет трехслойную структуру, обеспечивающую долговечность и надежность в условиях стресса. Внутренняя трубка, армирующий слой и внешнее покрытие работают вместе, чтобы выдерживать высокие рабочие давления, противостоять химическому разложению и износу под воздействием окружающей среды.

• Внутренняя трубка:Изготовлено из синтетических резиновых смесей, таких как NBR (нитрил), EPDM, SBR или неопрен. Выбор зависит от транспортируемой жидкости. NBR превосходно устойчив к маслам и топливу, а EPDM выдерживает воздействие высокотемпературной воды и пара. JIDONGDA использует специальные смеси для достижения оптимальной совместимости с гидравлическими маслами, жидкостями на водной основе и агрессивными химикатами.
• Армирующий слой:Это основа способности выдерживать давление. В резину встроены несколько слоев высокопрочной стальной оплетки или спирально навитой стальной проволоки. В некоторых конструкциях используется текстильная оплетка для умеренного давления. Для требований экстремально высокого давления обычно используются четыре или шесть слоев армирования спиральной проволокой. Шланги JIDONGDA имеют строго контролируемые углы оплетки и натяжение проволоки, что обеспечивает максимальную прочность на разрыв при сохранении гибкости.
• Внешняя крышка:Обеспечивает стойкость к истиранию, озону, погодным условиям и маслам. Обычно изготавливается из неопрена или синтетического каучука с дополнительной обработкой поверхности. Крышки JIDONGDA имеют гладкую или завернутую поверхность, а для горнодобывающей промышленности доступны специальные крышки, одобренные MSHA.

Часто задаваемые вопросы

Какие факторы безопасности следует учитывать при выборе резинового шланга высокого давления?

Отраслевым стандартом является коэффициент безопасности 4:1 между давлением разрыва и максимальным рабочим давлением. Однако динамические приложения с скачками давления или импульсными циклами часто требуют более высокого коэффициента, например 5:1 или 6:1.ДзидундаКоманда инженеров может помочь рассчитать правильный запас прочности на основе пульсаций насоса, ускорения и профиля давления в системе. Никогда не превышайте рабочее давление, указанное производителем, и всегда учитывайте температурное снижение номинальных характеристик.

Как температура влияет на работу резинового шланга?

При повышении температуры резиновые смеси размягчаются, и прочность арматуры может снизиться. Например, шланг из NBR, рассчитанный на давление 4000 фунтов на квадратный дюйм при 100°C, может выдержать только 3200 фунтов на квадратный дюйм при 120°C. Компания JIDONGDA предоставляет кривые снижения номинальных характеристик в своих технических каталогах. При длительном использовании при температуре выше 120°C рассмотрите возможность использования шлангов с внутренними трубками из HNBR или EPDM и соответствующей изоляцией. Низкие температуры могут сделать резину хрупкой; Со шлангом, рассчитанным на температуру -40°F, вблизи этого предела все равно следует обращаться осторожно.

Каким стандартам соответствуют резиновые шланги JIDONGDA?

Шланги JIDONGDA производятся в соответствии или превосходят стандарты серии SAE 100R, EN 853, EN 856, ISO 1436, ISO 3862 и DIN 20022/20023. Многие шланги также имеют одобрение MSHA для горнодобывающей промышленности. Полные сертификаты и отчеты об испытаниях партий предоставляются по запросу.

Как правильно измерить длину резинового шланга высокого давления?

Измерьте расстояние от поверхности уплотнения до поверхности уплотнения по центральной линии шланга, включая концы фитинга. Учитывайте изгибы и тепловое расширение. JIDONGDA предлагает руководство по измерениям и может изготовить нестандартные сборки на месте. Использование правильной длины предотвращает чрезмерную нагрузку на фитинги и продлевает срок их службы.

Что вызывает выход из строя резинового шланга и как это предотвратить?

К распространенным видам отказов относятся: внутренняя эрозия трубки из-за высокой скорости жидкости (превышающей рекомендуемый расход), усталость арматуры из-за чрезмерных скачков давления, внешнее истирание из-за трения о другие шланги или детали машины, а также химическая несовместимость, вызывающая набухание или затвердевание. Предотвратите сбои, используя таблицу приложений JIDONGDA для подбора шланга к жидкости и давлению, устанавливая защитные рукава или ограждения шлангов в суровых условиях и применяя режим регулярных проверок.

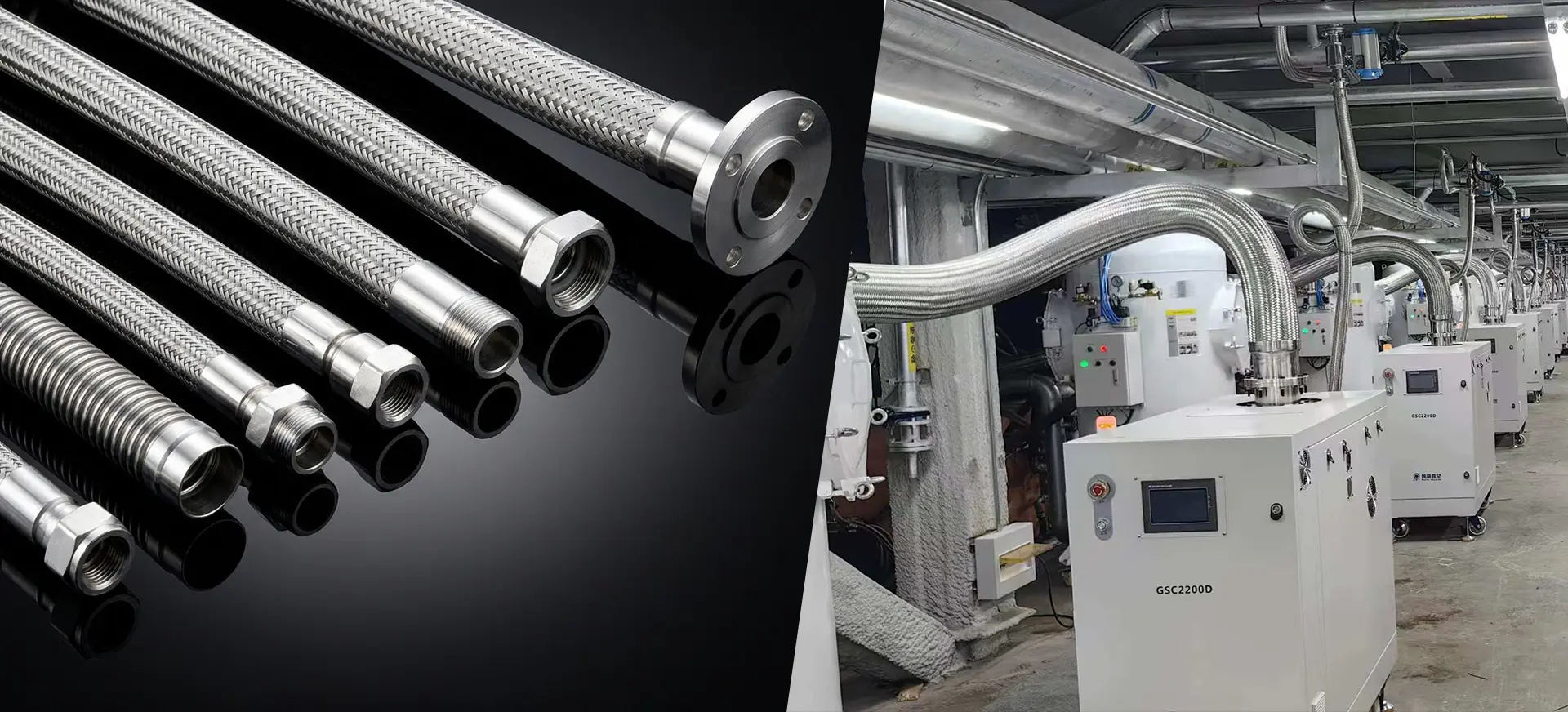

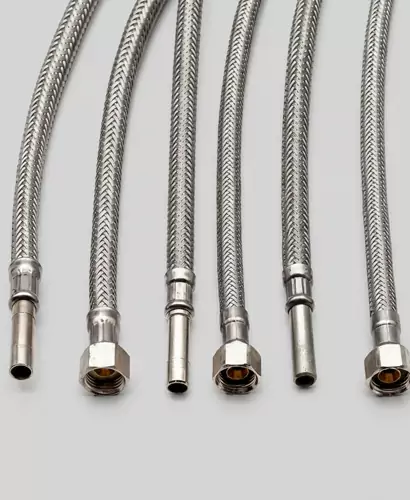

The Металлический шлангслужит основным компонентом бесчисленных промышленных, коммерческих и бытовых систем перекачки жидкостей. Эти гибкие кабелепроводы, разработанные для поглощения вибрации, компенсации теплового расширения и устранения перекосов, обеспечивают безопасную и надежную работу в сложных условиях.Дзидундаусовершенствовала разработку и производство металлических шлангов в сборе за счет тщательного выбора материалов, прецизионных процессов гофрирования и тщательной интеграции концевых фитингов.

Ключевые параметры и конфигурации продукта

• Номинальный диаметр (DN): Диапазон от DN6 (1/4 дюйма) до DN300 (12 дюймов) и выше для крупномасштабных промышленных трубопроводов.
• Рабочее давление (PW): Обычно от полного вакуума до 350 бар в зависимости от диаметра, количества слоев оплетки и толщины гофра.
• Разрывное давление (PB): Разработано с коэффициентом безопасности 4:1 относительно рабочего давления для стандартных сборок.
• Температурный диапазон: Стандартные узлы из нержавеющей стали работают при температуре от -200°C до +600°C; высокотемпературные сплавы увеличивают эту температуру до 800°C и более.
• Радиус изгиба: Статические и динамические минимальные радиусы изгиба указаны для каждого диаметра во избежание перенапряжения.
• Гибкость и длина хода: Определяется осевым сжатием, растяжением, способностью к боковому смещению и угловым перемещением.
• Концевые фитинги: Фланцевые, резьбовые, приварные, сантехнические, с эксцентриковым замком или конструкции по индивидуальному заказу.

Часто задаваемые вопросы

В чем разница между кольцевым и спиральным гофрированным металлорукавом и какой рекомендует JIDONGDA?

Шланг с кольцевым гофрированием состоит из серии однородных параллельных колец, обеспечивающих превосходную гибкость, меньший радиус изгиба и более высокую способность выдерживать давление благодаря более эффективному армированию оплетки. Спиральный гофрированный шланг имеет непрерывный спиральный профиль, что обычно обеспечивает меньшую гибкость и номинальное давление, но иногда снижает стоимость для некритических статических применений. JIDONGDA в первую очередь производит шланги с кольцевым гофрированием, поскольку они обеспечивают лучшие общие характеристики, более длительный усталостный срок службы и совместимость с условиями полного вакуума. Для применений, не требующих высокой гибкости, спиральные версии могут поставляться по запросу после тщательного технического анализа.

Как определить правильную длину металлорукава в сборе для поглощения вибрации?

Для поглощения вибрации узел должен быть достаточно длинным, чтобы возникающее движение не заставляло шланг изгибаться ниже минимального динамического радиуса изгиба. Живая длина — часть шланга, свободная от ограничений, связанных с концевыми фитингами, — должна быть как минимум в 10 раз больше номинального диаметра для простой боковой вибрации и больше, если амплитуда и частота вибрации высоки. Инженеры по применению JIDONGDA могут выполнить анализ движения, используя ваши данные о смещении, чтобы рекомендовать точную необходимую свободную длину, предотвращая преждевременный усталостный выход из строя.

Можно ли использовать металлический шланг в условиях полного вакуума, не разрушаясь?

Да, шланги JIDONGDA с кольцевым гофрированием и полной оплеткой рассчитаны на работу в условиях полного вакуума. Профиль гофра специально разработан таким образом, чтобы внешняя оплетка предотвращала скручивание или коробление, когда внутреннее давление падает ниже атмосферного. Для критически важных применений в условиях высокого вакуума и повышенной температуры необходимо проверить систему, чтобы убедиться, что материал сохраняет достаточную прочность. В таких случаях можно использовать вкладыш для обеспечения структурной устойчивости.

Что вызывает износ оплетки и как его предотвратить?

Износ оплетки преимущественно возникает в результате истирания о соседние конструкции, трения от чрезмерного движения или истирания между оплеткой и гофрированной сердцевиной. Контакт между оплетками во время циклического движения также может вызвать локальный износ. Профилактические меры включают установку шланга с достаточным зазором, использование защитных внешних покрытий, таких как защитная броня или силиконовые оболочки, а также избегание схем установки, которые приводят к контакту оплетки с оплеткой или оплетки с конструкцией. JIDONGDA может установить на заводе защитные втулки, которые значительно продлевают срок службы сборки в абразивных средах.

Как сборки JIDONGDA проверяются перед отправкой?

Каждый узел подвергается гидростатическому испытанию давлением, в 1,5 раза превышающим номинальное рабочее давление, со временем выдержки в соответствии с международными стандартами. При работе с газом проводится пневматическое испытание в контролируемых условиях. Дополнительные неразрушающие испытания, такие как дефектоскопия сварных швов, положительная идентификация материала (PMI) и обнаружение утечек гелия, доступны по запросу. Для проверки проектных запасов регулярно проводятся испытания на разрыв образцов узлов из каждой производственной партии. Сертификаты соответствия и протоколы испытаний являются стандартной документацией.

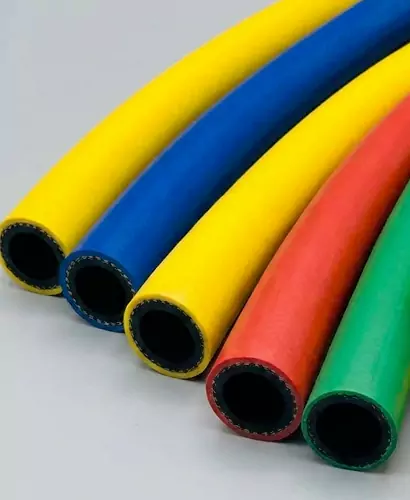

The Неметаллический шлангявляется фундаментальным компонентом современных систем обработки жидкостей, химикатов, пневматической транспортировки и вакуумных систем. Неметаллические шланги, изготовленные из современных полимеров, эластомеров и армированных композитов, преодолевают многие ограничения жестких металлических труб и гибких металлических шлангов, такие как коррозия, усталостное растрескивание и чрезмерный вес. Компания JIDONGDA в течение двух десятилетий совершенствовала конструкцию и производство неметаллических шлангов, предлагая продукцию, сочетающую в себе высокую гибкость, исключительную химическую стойкость и длительный срок службы.

Основные преимущества

• Превосходная коррозионная стойкость:Вкладыши из термопластика и эластомера по своей природе устойчивы к кислотам, щелочам, растворителям и соляным растворам, которые быстро разрушают нержавеющую и оцинкованную сталь.
• Легкая конструкция:Неметаллические шланги в сборе часто весят на 60–70 % меньше, чем эквивалентные металлические шланги, что снижает нагрузку на конструкцию и позволяет ускорить ручную обработку на месте.
• Понижение усталости и вибрации:Полимерные конструкции поглощают пульсации, гидроудары и механическую вибрацию, предотвращая преждевременный выход из строя в местах соединения.
• Электрическая изоляция:Многие неметаллические материалы обладают высокой диэлектрической прочностью, что делает их идеальными для применения рядом с трансформаторами, железнодорожным тяговым оборудованием и взрывоопасными средами.
• Более узкий радиус изгиба:Композитные неметаллические шланги позволяют сгибать их без перекручивания, что упрощает установку в ограниченном пространстве.
• Гигиеничные и гладкие варианты исполнения:Шланги из ПТФЭ, силикона и пищевого ПВХ имеют чрезвычайно гладкую внутреннюю поверхность, которая предотвращает рост бактерий, удовлетворяет требованиям FDA и ЕС 1935/2004 и облегчает очистку CIP/SIP.

Приложение

• Дозирование и транспортировка химикатов:Шланги из ПТФЭ и НБР безопасно перекачивают концентрированные кислоты (HCl, H₂SO₄), каустическую соду, растворители и фармацевтические промежуточные продукты без выщелачивания или разложения. Встроенные заземляющие провода в антистатическом исполнении предотвращают накопление заряда во взрывоопасных средах (зона ATEX 1/2).
• Еда и напитки:Силиконовые и полиуретановые неметаллические шланги соответствуют требованиям FDA и ЕС по контакту с пищевыми продуктами. Они обрабатывают молочные продукты, пиво, вино, пищевые масла и воду высокой чистоты без переноса посторонних примесей. Конструкция с гладким отверстием обеспечивает гигиеничные соединения и сводит к минимуму задержку продукта.
• Высокотемпературный пар и горячее масло:Шланги из EPDM и силикона специального состава выдерживают насыщенный пар температурой до 165°C и перекачку горячего масла, что снижает требования к изоляции по сравнению с металлическими трубами.
• Сельское хозяйство и ирригация:Шланги из ПВХ и композитных неметаллических материалов устойчивы к ультрафиолетовому излучению и водорослям, обеспечивая подачу воды и жидких удобрений через крупные круговые и капельные системы. Их легкий вес обеспечивает быстрое сезонное развертывание и извлечение.
• Пневматическая и вакуумная транспортировка:Шланги из армированного полиуретана и сверхвысокомолекулярного полиэтилена предназначены для работы с абразивными гранулами, пластиковыми гранулами, опилками и порошками. Антистатические версии безопасно рассеивают накопление статического электричества во время высокоскоростного потока материала.
• Морской и морской:Неметаллические шланги в сборе с покрытиями из EPDM или неопрена устойчивы к соляному туману, ультрафиолету и брызгам масла и служат в качестве линий подачи питьевой воды, сточных вод и соединений охлаждающей жидкости машинного отделения на кораблях и платформах.
• Лаборатория и биофармацевтика:Шланги из сверхчистого ПТФЭ и силикона, вулканизированного платиной, необходимы для контуров WFI, хроматографии, переноса сред и одноразовых сборок в биотехнологиях, где выщелачиваемые и экстрагируемые вещества должны быть сведены к минимуму.

Контроль качества и индивидуальное производство JIDONGDA

Каждый неметаллический шланг, выходящий иззавод ДЗИДОНДАявляется результатом строгого контроля процесса, от реологического анализа входящего сырья до окончательного испытания на разрыв сборки. Возможности нашего испытательного стенда включают гидростатические испытания давлением до 400 бар, испытания на вакуумное разрушение, проверку целостности электрической цепи (для антистатических марок) и камеры ускоренного старения УФ/озоном. Компания JIDONGDA имеет сертификаты ISO 9001:2015 и ISO 14001, а наши чистые помещения (класс 100 000) предназначены для производства шлангов из силикона и ПТФЭ для клиентов из биофармацевтической отрасли. Мы предлагаем быстрое прототипирование шлангов нестандартных размеров, покрытия специальных цветов, гибридные материалы и многослойные конструкции, которые не может охватить ни один стандартный каталог. Короткие сроки поставки и техническая поддержка со стороны наших инженеров по применению делают JIDONGDA надежным партнером как для глобальных дистрибьюторов, так и для производителей оригинального оборудования.

Для проектов, требующих обширной документации, поддержки трехмерной прокладки шлангов или испытаний образцов в агрессивных средах, JIDONGDA приглашает вас связаться с нашей командой инженеров и предоставить свои технические характеристики. Наши ученые-материаловеды порекомендуют оптимальную конфигурацию неметаллических шлангов и предоставят полный протокол испытаний и анализ жизненного цикла, помогая вам добиться эксплуатационной надежности без чрезмерного выбора дорогостоящих экзотических сплавов.
