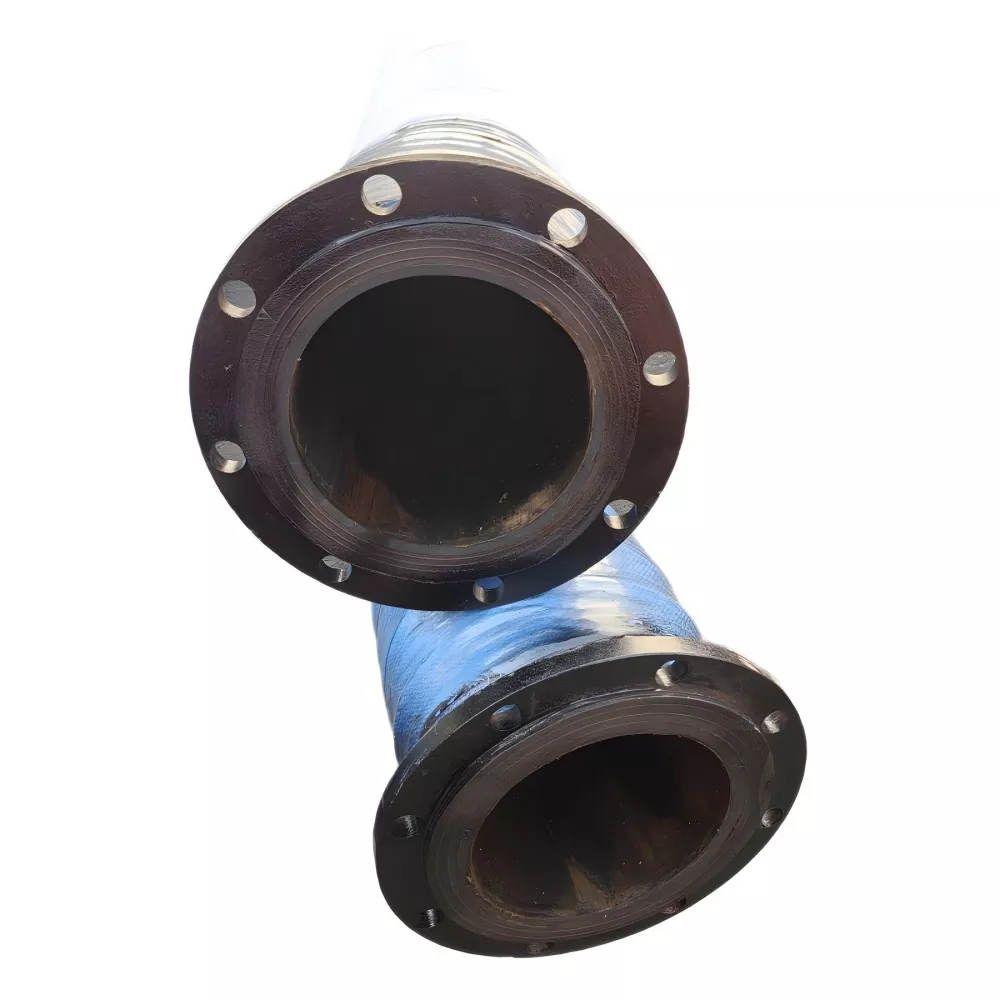

Гибкий резиновый шланг с фланцем большого диаметра

Гибкий резиновый шланг с фланцами большого диаметра JIDONGDA в основном используется для гибкого соединения и транспортировки среды между крупным оборудованием, насосными агрегатами, трубопроводами и передвижным оборудованием.

Изделие имеет корпус из резинового шланга в сочетании с армирующими конструкциями и оснащено фланцами на обоих концах. Подходит для транспортировки:

· Вода

· Морская вода

· Навозная жижа

· Минеральный раствор

·Песок и гравий

· Хвосты

· Некоторые промышленные СМИ

Основное позиционирование этого продукта – гибкое соединение. Поэтому при выборе, помимо давления и диаметра, следует учитывать такие факторы, как вибрация оборудования, смещение трубопровода, отклонение при монтаже, пространство для изгиба и длина шланга.

Ключевые преимущества

01 | Гибкие возможности подключения

Корпус резинового шланга обеспечивает определенную адаптируемость к изгибу и смещению, что делает его пригодным для гибких соединений рядом с интерфейсами оборудования.

02 | Транспортировка большого потока

Конструкция большого диаметра может использоваться для транспортировки носителей большого объема. Конкретный диапазон диаметров должен быть подтвержден в соответствии с фактическими требованиями к продукту и проекту.

03 | Соответствие фланцев

Оба конца могут быть оснащены фланцами из углеродистой стали, нержавеющей стали или других материалов и могут быть подобраны в соответствии с общепринятыми стандартами или чертежами заказчика.

04 | Дополнительная конструкция всасывания и нагнетания

В соответствии с фактическими требованиями вакуума можно сконфигурировать подходящие армирующие конструкции и каркасы из спиральной стальной проволоки.

05 | Средняя адаптируемость

Для таких сред, как вода, морская вода, суспензия, минеральная суспензия и песок, подходящие внутренние резиновые материалы могут быть выбраны в соответствии с требованиями к материалам и условиями износа.

06 | Нестандартная настройка

Кастомизация доступна для:

· Диаметр

· Длина

· Давление

· Давление вакуума

· Температура

· Фланец

· Резиновая смесь

· Цвет

Структура продукта

Внутренний резиновый слой непосредственно контактирует с транспортирующей средой.

Армированный тканевый слой выдерживает сжимающую нагрузку.

Если требуется вакуумная поддержка, можно использовать армирующую конструкцию из спиральной стальной проволоки.

Внешний резиновый слой обеспечивает устойчивость к старению и защиту окружающей среды.

Концевые фланцы используются для болтового соединения оборудования с трубопроводами.

Почему стоит выбрать гибкую фланцевую конструкцию

Когда стационарные трубопроводы испытывают вибрацию насосного агрегата, перемещение оборудования или ошибки при монтаже, в точках соединения могут возникать дополнительные напряжения.

Гибкие резиновые шланги могут служить гибкими секциями трубопроводов, помогая компенсировать определенные смещения и вибрацию.

Фактический допустимый радиус изгиба, диапазон смещения и метод установки должны быть подтверждены в соответствии с конкретной конструкцией.

Типичные места установки

Обычно используется в:

· Концы всасывания или нагнетания насоса

· Соединения оборудования с магистральными трубопроводами

· Точки подключения мобильного оборудования

· Промышленные трубопроводы, требующие частого монтажа и демонтажа

Размеры фланца должны совпадать с положением ответного фланца, уплотняющей поверхности и отверстий для болтов.

Технические параметры

Области применения

Горное дело:
Используется для транспортировки минеральных шламов, хвостов и сред, содержащих частицы.

Дноуглубительные работы:
Используется для транспортировки шлама, шлама и песка.

Порты:
Используется для крупнопоточной транспортировки жидкостей и материалов.

Песок и гравий:
Используется для транспортировки водно-песчаных смесей и сыпучих материалов.

Строительная техника:
Используется для гибких соединений между насосами, оборудованием и мобильными трубопроводами.

Промышленная транспортировка:
Используется для промышленной воды, шлама и других подходящих транспортных сред.

Точки выбора

При покупке рекомендуется предоставить следующую информацию:

· Внутренний диаметр

· Длина

· Рабочее давление

· Рабочее вакуумное давление

· Транспортирующая среда

· Температура

· Скорость потока

· Требования к изгибу/перемещению

· Стандарт фланца

Если используется вакуумное всасывание, уровень вакуумного давления должен быть четко указан.

При транспортировке абразивных сред, таких как песок или минеральная суспензия, необходимо указать размер и концентрацию частиц.

Использование и обслуживание

· Избегайте превышения подтвержденного диапазона давления, вакуума и температуры.

· Не растягивайте и не перекручивайте шланг во время установки.

· Регулярно проверяйте внешние резиновые трещины, вздутия, ненормальный износ и утечки во фланцах.

· Прекратите использование шланга и еще раз проверьте условия эксплуатации, если произойдет структурное повреждение или ненормальное разрушение шланга.

Настройка продукта / OEM и ODM

В случае нестандартных спецификаций продукция может быть подтверждена по чертежам, образцам или техническим параметрам заказчика.

Рекомендуется предоставить:

Внутренний диаметр/внутренний диаметр: ____

Длина / Длина: ____ м

Рабочее давление / Рабочее давление: ____ МПа

Рабочий вакуум/Вакуум: ____ кПа

Рабочая температура/температура: ____ ℃

Транспортирующая среда / Средство: ____

Стандарт фланца / Стандарт фланца: ____

Размеры фланца / Размеры фланца: ____

Количество покупки / Количество: ____

Порт назначения/Назначение: ____

Часто задаваемые вопросы

Каковы основные преимущества этого шланга?

Основными преимуществами являются сочетание транспортировки большого диаметра и возможности гибкого соединения, что делает его пригодным для применений, связанных с вибрацией оборудования, смещением трубопровода и отклонениями при установке.

Можно ли изготовить фланец по чертежам?

Да. Техническое подтверждение может осуществляться по стандарту фланца, размерам или чертежам, предоставленным заказчиком.

Можно ли использовать его для минеральной суспензии?

Да. Подходящие внутренние резиновые материалы и армирующие конструкции можно выбрать в зависимости от концентрации минеральной суспензии, размера частиц, скорости потока, давления и температуры.

Какой минимальный заказ?

MOQ подтверждается в соответствии со спецификацией, длиной, структурой и требованиями к настройке.

Стандартные продукты могут поддерживать закупку небольшими партиями в зависимости от условий заказа.

Каков срок доставки?

Стандартные продукты обычно могут быть изготовлены в течение примерно 7–20 рабочих дней.

Индивидуальные продукты и специальные спецификации должны быть подтверждены в соответствии с требованиями заказа.
