ДзидонгдапоставляетДвойной сферический резиновый компенсатордля промышленных трубопроводных систем, требующих надежной виброизоляции, компенсации перемещений и гибкости соединений. Этот гибкий компонент, имеющий двухсферный резиновый корпус, усиленные тканевые слои и защитную сетку из нержавеющей стали, подходит для требовательных трубопроводных систем, включая насосы, компрессоры, системы водоснабжения, воздуха, масла, мягких химикатов и других промышленных жидкостей.
Компенсатор с двойной сферой предназначен для поглощения смещения трубопровода, одновременно помогая снизить вибрацию и напряжение, передаваемое от подключенного оборудования в систему трубопроводов. По сравнению с односферной конструкцией, ее двухсферная геометрия обеспечивает дополнительную гибкость и поглощение движений. JIDONGDA предлагает армированные резиновые компенсаторы с использованием таких материалов, как EPDM, NBR и неопрен, с многослойным тканевым армированием и внешним слоем сетки из нержавеющей стали. В зависимости от конструкции доступные спецификации могут охватывать классы давления DN32–DN600, PN10/PN16/PN25 и диапазон температур от -20°C до +120°C, а для более высоких температур доступны специальные составы.
Оглавление
- Что такое резиновый компенсатор с двойной сферой?
- Почему это важно в промышленных трубопроводных системах?
- Как устроено соединение?
- Каковы основные преимущества производительности?
- Какие технические характеристики следует проверить покупателям?
- Где его можно использовать?
- Как покупателю следует выбрать правильную модель?
- Что следует учитывать при установке?
- Часто задаваемые вопросы
- Как вы можете запросить индивидуальное решение?

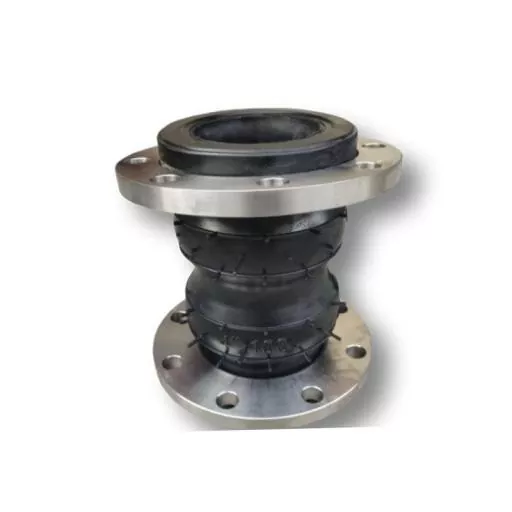

Что такое резиновый компенсатор с двойной сферой?
Двухсферический резиновый компенсатор представляет собой гибкий элемент соединения трубопровода, состоящий из двух сферических резиновых секций. Его основная цель — обеспечить перемещение и уменьшить передачу вибрации между оборудованием и подключенными трубопроводами.
В отличие от жестких соединений труб, гибкая резиновая конструкция может реагировать на осевое, боковое и угловое перемещение. Это делает соединение особенно полезным для вращающегося или возвратно-поступательного оборудования, где вибрация и колебания давления могут создавать дополнительную нагрузку на трубопроводы.
Конфигурация с двойной сферой особенно полезна, когда система трубопроводов требует большей гибкости и поглощения вибрации, чем может обеспечить обычный односферный соединитель. Сферическая геометрия распределяет движение через гибкий резиновый корпус, а не концентрирует все движение в жесткой точке соединения.
Покупателям, сравнивающим резиновые компенсаторы, следует оценить конструкцию двухсферных компенсаторов в соответствии с рабочим давлением, температурой, средой, требованиями к перемещению, конфигурацией фланцев и условиями установки.
Почему это важно в промышленных трубопроводных системах?
Промышленные трубопроводы редко подвергаются полностью статическим условиям. Насосы запускаются и останавливаются, компрессоры создают механическую вибрацию, жидкости создают колебания давления, а изменения температуры заставляют подключенные компоненты расширяться или сжиматься.
Без достаточной гибкости эти динамические силы могут передаваться непосредственно на трубы, фланцы, клапаны, насосы и другое оборудование. Со временем повторяющиеся нагрузки могут привести к усталости, напряжению соединений, утечкам или преждевременному износу компонентов.
Гибкий компенсатор помогает изолировать эти эффекты. Его резиновый корпус обеспечивает зону контролируемого перемещения между жесткими участками трубопровода, а слои жесткости поддерживают конструкцию при рабочих нагрузках.
- Поглощает вибрацию, создаваемую оборудованием.
- Компенсирует перемещение трубопровода.
- Помогает снизить концентрацию напряжения вокруг соединений.
- Учитывает тепловые перемещения и допуски на установку.
- Поддерживает более стабильную работу динамических трубопроводных систем.
- Помогает защитить подключенное оборудование от передачи чрезмерной вибрации.
Как устроено соединение?
Работоспособность гибкого компенсатора во многом зависит от его геометрии, резиновой смеси, структуры армирования и конструкции соединения. Типичная усиленная конфигурация двойной сферы сочетает в себе несколько функциональных слоев.
Двухсферный резиновый корпус
Геометрия двух сфер создает гибкую рабочую секцию, способную выполнять движение в нескольких направлениях. Изогнутая конструкция также допускает деформацию, не полагаясь на полностью жесткое соединение.
Многослойное тканевое армирование
Тканевое усиление встроено в резиновый корпус для повышения устойчивости к давлению и усталостной прочности. Конструкция армирования подбирается в зависимости от требуемого класса давления и условий применения.
Защита сетки из нержавеющей стали
Внешний слой сетки из нержавеющей стали может обеспечить дополнительную механическую защиту и структурную поддержку. Это особенно ценно в средах, где компенсатор подвергается динамическим нагрузкам и повторяющейся вибрации.
Фланцевое соединение
Фланцевые концы обеспечивают практичный метод соединения гибкого соединения с существующим трубопроводом. Правильные размеры фланцев, расположение болтов, выбор прокладок и выравнивание важны для поддержания характеристик уплотнения.
Каковы основные преимущества производительности?
Ценность двухсферного резинового компенсатора выходит за рамки простой гибкости трубопровода. Его конструкция позволяет решить несколько распространенных проблем, возникающих в промышленных трубопроводных системах.
| Производительность | Инженерное преимущество | Типичное требование |
|---|---|---|
| Геометрия двойной сферы | Обеспечивает повышенную гибкость и поглощение движений. | Динамические трубопроводные системы |
| Армирование тканью | Повышает устойчивость к давлению и усталостную прочность. | Трубопроводы под давлением |
| Сетка из нержавеющей стали | Обеспечивает дополнительную механическую защиту. | Среды с высокой вибрацией |
| Гибкость резины | Уменьшает передачу вибрации | Насосы и компрессоры |
| Фланцевое соединение | Поддерживает стабильную установку и герметизацию. | Промышленные трубопроводные сети |
| Нестандартные резиновые смеси | Позволяет адаптироваться к различным средам и температурам. | Специализированные приложения |
Эти характеристики делают продукт подходящим для применений, где обычный жесткий соединитель не может обеспечить достаточную гибкость или виброизоляцию.
Какие технические характеристики следует проверить покупателям?
Выбор гибкого соединения следует начинать с реальных условий эксплуатации, а не просто с выбора номинального диаметра трубы. Следующие характеристики особенно важны при оценке конструкции с двойной сферой.
| Спецификация | Доступный/типичный диапазон |
|---|---|
| Структура | Двойной сферический резиновый корпус + тканевое армирование + сетка из нержавеющей стали. |
| Резиновые материалы | EPDM, NBR, неопрен, составы по индивидуальному заказу. |
| Армирование | Многослойная ткань и проволочная сетка из нержавеющей стали. |
| Рабочее давление | PN10/PN16/PN25, в зависимости от конструкции |
| Температурный диапазон | от -20°С до +120°С; специальные составы до +150°C |
| Движение | Осевая, боковая и угловая компенсация |
| Номинальный размер | Ду32–Ду600; большие размеры доступны по индивидуальному заказу |
| Связь | Фланцевые или специальные фитинги |
| Совместимые носители | Вода, воздух, масло, мягкие химикаты и промышленные жидкости. |
Фактический выбор всегда должен основываться на всей конструкции системы. Перед производством необходимо подтвердить давление, температуру, состав жидкости, амплитуду перемещения, размеры фланцев и условия установки.
Где его можно использовать?
Гибкое соединение с двойной сферой особенно актуально для трубопроводных систем, где невозможно полностью устранить вибрацию, движение или механическое напряжение.
Насосно-компрессорные системы
Насосы и компрессоры являются распространенными источниками механической вибрации. Установка гибкого соединения рядом с оборудованием может помочь ограничить передачу вибрации на подключенный трубопровод.
Трубопроводы для воды и жидкостей
В системах водоочистки, промышленной циркуляции воды и общих системах транспортировки жидкостей могут использоваться резиновые компенсаторы, обеспечивающие перемещение при сохранении гибкости соединений.
Промышленные технологические линии
В системах, транспортирующих совместимые масла, воздух, мягкие химикаты и другие промышленные жидкости, могут использоваться различные резиновые смеси в зависимости от требуемой стойкости к среде.
Сложные схемы трубопроводов
Там, где несколько секций труб, соединения оборудования и структурные допуски создают проблемы с выравниванием, правильно выбранное гибкое соединение может обеспечить дополнительную способность перемещения.
Как покупателю следует выбрать правильную модель?
Группы по закупкам должны предоставлять подробную оперативную информацию при запросе котировок. Это позволяет производителю подобрать резиновую смесь, усиление, размер, номинальное давление и конфигурацию соединений в соответствии с реальным применением.
- Подтвердите диаметр трубы:Определите требуемый DN или номинальный размер трубы.
- Проверьте рабочее давление:Выберите класс давления, подходящий для нормальных и переходных условий эксплуатации.
- Определите рабочую температуру:Учитывайте как нормальную температуру, так и потенциальную пиковую температуру.
- Укажите носитель:Для воды, масла, воздуха, химикатов и других жидкостей могут потребоваться разные резиновые смеси.
- Измерьте движение:Определите ожидаемое осевое, боковое и угловое перемещение.
- Подтвердите размеры фланца:Схема расположения болтовых отверстий и размеры соединений должны соответствовать трубопроводу.
- Учитывайте среду установки:Воздействие на открытом воздухе, интенсивность вибрации и окружающее оборудование могут повлиять на окончательную конфигурацию.
Предоставление этой информации на раннем этапе может уменьшить количество ошибок в спецификациях и сделать настройку OEM более эффективной.
Что следует учитывать при установке?
Даже правильно спроектированный компенсатор требует правильной установки. Гибкий корпус не следует рассматривать как замену правильной опоры или выравнивания трубы.
- Перед затяжкой болтов проверьте соосность фланцев.
- Используйте совместимые прокладки и правильно подобранные крепежные детали.
- Избегайте чрезмерного растяжения, сжатия или скручивания во время установки.
- Убедитесь, что соседние трубопроводы надежно закреплены.
- Не допускайте повреждения резинового корпуса острыми предметами или внешними компонентами.
- Убедитесь, что рабочее перемещение остается в пределах заданного диапазона компенсации.
- Периодически проверяйте соединение на предмет видимого износа, растрескивания, деформации или проблем с соединением.
Правильная установка помогает соединению работать в соответствии с задуманной конструкцией и может снизить ненужную механическую нагрузку на гибкий элемент.
Часто задаваемые вопросы
1. В чем основное преимущество двухсферного резинового компенсатора?
Основным функциональным преимуществом является его способность обеспечивать повышенное поглощение движений и виброизоляцию за счет гибкой двухсферной конструкции.
2. Какие материалы доступны для резинового корпуса?
Распространенные варианты материалов включают EPDM, NBR и неопрен. Также можно рассмотреть возможность использования резиновых смесей по индивидуальному заказу, когда рабочая среда или температура требуют особого состава.
3. Какие номинальные значения давления доступны?
В зависимости от конструкции и требований применения конфигурации могут быть разработаны для классов рабочего давления PN10, PN16 или PN25.
4. Какие размеры можно настроить?
Указанный ассортимент продукции охватывает диаметры от DN32 до DN600, в то время как более крупные размеры могут рассматриваться в соответствии с требованиями проекта и техническими спецификациями.
5. Можно ли использовать его рядом с насосами и компрессорами?
Да. Насосы и компрессоры являются типичными местами установки, поскольку эти машины могут создавать вибрацию и динамические нагрузки, которые необходимо изолировать от подключенных трубопроводов.
6. Можно ли настроить тип подключения?
Да. Доступны фланцевые соединения, а также могут быть разработаны фитинги, изготовленные по индивидуальному заказу в соответствии с конфигурацией трубопровода и требованиями проекта.
Как вы можете запросить индивидуальное решение?
Для промышленных покупателей выбор правильного гибкого соединения — это сочетание технических характеристик продукта и системного проектирования. JIDONGDA предлагает индивидуальные решения для резиновых компенсаторов, охватывающие различные диаметры, резиновые смеси, армирующие конструкции, требования к давлению и конфигурации соединений. При запросе ценового предложения по возможности указывайте размер трубы, рабочее давление, температуру, среду, требования к перемещению, размеры фланцев и условия применения. Эти детали позволяют производителю более точно оценить подходящую конфигурацию.
Если вы ищете надежное гибкое соединение для насоса, компрессора, водопровода, промышленной технологической системы или другого требовательного оборудования,связаться с намичтобы обсудить ваши условия эксплуатации, требования к настройке, технические характеристики и потребности в оптовых заказах с JIDONGDA.
