Как армированный проволокой фланцевый резиновый шланг большого диаметра может повысить эффективность транспортировки тяжелых материалов

ДзидонгдаобеспечиваетАрмированный проволокой резиновый шланг большого диаметра с фланцамидля требовательных промышленных применений всасывания и разгрузки, где важны структурная стабильность, надежные соединения и передача больших объемов материала. Этот гибкий шланг, предназначенный для транспортировки воды, шлама, грязи, песка и совместимых минеральных материалов, сочетает в себе многослойную резиновую структуру, армирование спиральной стальной проволокой и настраиваемые фланцевые соединения для решения практических задач горнодобывающих, дноуглубительных и промышленных насосных систем.

Армированный проволокой резиновый шланг с фланцами большого диаметра предназначен для сохранения своей формы во время операций всасывания, одновременно поддерживая требования к давлению в системах нагнетания. Армирование спиральной стальной проволокой помогает противостоять внутренней деформации под отрицательным давлением, а резиновые слои защищают шланг и подходят для различных транспортируемых сред. Фланцевые концы упрощают интеграцию с насосами, дноуглубительным оборудованием и стационарными трубопроводами. В этом руководстве объясняется конструкция шланга, принцип работы, промышленное применение, критерии выбора и методы обслуживания, чтобы помочь инженерным группам найти подходящее решение для своих условий эксплуатации.

Оглавление

1. Что такое армированный резиновый шланг большого диаметра с фланцами?
2. Как работает его усиленная структура?
3. Каковы основные преимущества производительности?
4. Какие отрасли промышленности получают выгоду от этого шланга?
5. Чем он отличается от других типов шлангов?
6. Как выбрать правильный шланг?
7. Какие методы установки и обслуживания имеют значение?
8. Часто задаваемые вопросы
9. Заключение и запрос продукта

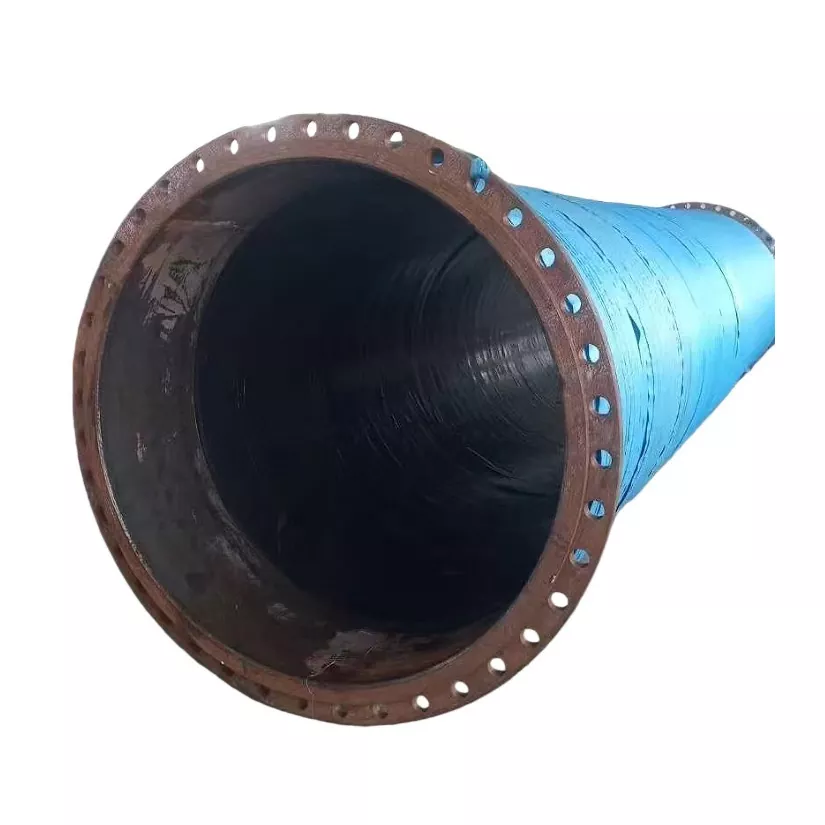

Что такое армированный резиновый шланг большого диаметра с фланцами?

Армированный проволокой резиновый шланг с фланцами большого диаметра представляет собой гибкий компонент трубопровода, предназначенный для перемещения значительных объемов жидкостей и совместимых смесей твердых и жидких веществ. Это особенно полезно, когда традиционные жесткие трубы сложно установить, оборудование требует гибких соединений или трубопровод должен работать как в условиях всасывания, так и в условиях нагнетания.

Отличительной особенностью является спиральная стальная проволока, встроенная в стенку шланга. В отличие от резинового шланга, который опирается только на эластомерный корпус и текстильное армирование, эта конструкция обеспечивает дополнительную поддержку по окружности, помогающую шлангу противостоять внешнему давлению во время работы с вакуумом.

Дзидонгда разрабатывает этот шланг для применения в следующих сферах:

• Перекачка воды и обработка промышленных жидкостей.
• Транспортировка шлама, грязи, песка и минеральных материалов.
• Системы дноуглубления и удаления отложений.
• Добыча полезных ископаемых и переработка нерудных материалов.
• Гибкие соединения между насосами, оборудованием и трубопроводами.

Для покупателей, оценивающих различные конфигурации, страница продукции шлангов, армированных проволокой JIDONGDA, является отправной точкой для рассмотрения структуры продукта и возможностей индивидуальной настройки.

Как работает его усиленная структура?

Эксплуатационные характеристики промышленного шланга большого диаметра зависят от согласованной работы его резиновых смесей, армирующих слоев, конструкции из стальной проволоки и концевых соединений. Каждый компонент отвечает различным эксплуатационным требованиям.

1. Внутренний резиновый слой

Внутренняя труба напрямую контактирует с транспортируемым материалом. Его состав следует выбирать в соответствии с химическими свойствами среды, характеристиками частиц и рабочей температурой. В случае абразивного раствора или песка правильно составленная износостойкая резиновая смесь может помочь уменьшить внутреннюю эрозию и преждевременный выход из строя.

2. Высокопрочные армирующие слои.

Тканевые или другие армирующие слои обеспечивают дополнительную прочность конструкции и помогают шлангу выдерживать внутреннее давление во время разгрузки. Их расположение и характеристики должны соответствовать предполагаемому рабочему давлению и условиям эксплуатации.

3. Армирование спиральной стальной проволокой

Вложенная стальная проволока образует опорный каркас по окружности шланга. Во время всасывания внешнее атмосферное давление может протолкнуть шланг с недостаточной опорой внутрь. Спиральное армирование помогает сохранить внутренний канал потока и снизить риск сплющивания или разрушения.

4. Защитная внешняя резиновая крышка.

Внешний слой помогает защитить шланг от внешнего истирания, ударов, погодных условий и механических повреждений. Подходящий состав защитного покрытия зависит от условий установки и предполагаемого воздействия.

5. Фланцевые торцевые соединения

Фланцевые концы позволяют шлангу соединяться с совместимыми насосами, землечерпалочным оборудованием и фиксированными участками трубопровода. JIDONGDA может сконфигурировать размеры фланцев и схемы соединений в соответствии с применимыми стандартами или чертежами заказчика при условии технического подтверждения.

Каковы основные преимущества производительности?

Улучшенная стабильность при отрицательном давлении

Сопротивление вакууму является основной причиной выбора резинового шланга с фланцами большого диаметра, армированного проволокой. Спиральная стальная проволока помогает сохранять поперечное сечение шланга во время всасывания, обеспечивая более стабильный поток материала. Фактическая производительность вакуума зависит от расстояния между проводами, диаметра шланга, конструкции армирования, длины, условий изгиба и рабочего давления.

Поддержка операций всасывания и разгрузки

Многим промышленным перекачивающим системам требуется шланг, способный выдерживать отрицательное давление во время всасывания и положительное давление во время нагнетания. Правильно подобранная конструкция учитывает оба условия благодаря комбинированной системе армирования. Покупателям следует проверять номинальные пределы для каждого режима работы, а не предполагать, что пригодность для одного гарантирует пригодность для другого.

Передача материалов в больших объемах

Большой внутренний диаметр позволяет обеспечить значительную скорость потока, если размер шланга правильно подобран для насоса и системы. Соответствующий выбор диаметра помогает сбалансировать требования к расходу, скорости, потере давления и характеристикам транспортируемого материала.

Гибкая интеграция оборудования

Резиновая конструкция обеспечивает подвижность и помогает соединить оборудование, которое может не идеально совпадать с жестким трубопроводом. Фланцевые соединения также обеспечивают практичный интерфейс для установки, проверки и замены, если они предназначены для сопряженного оборудования.

Конфигурация для конкретного проекта

Диаметр, длину шланга, резиновую смесь, структуру армирования и конфигурацию фланца можно рассматривать вместе. Это позволяет шлангу в сборе отражать фактические условия эксплуатации, а не полагаться на общие спецификации.

Какие отрасли промышленности получают выгоду от этого шланга?

Горное дело и переработка полезных ископаемых

При горнодобывающих предприятиях абразивные шламы, хвосты и минерально-содержащие смеси часто перемещаются между перерабатывающим оборудованием и специально отведенными местами хранения. Подходящий шланг сочетает в себе совместимую внутреннюю резиновую смесь с усилением, рассчитанным на ожидаемые условия давления и вакуума.

Дноуглубительные работы и удаление отложений

Дноуглубительные системы транспортируют песок, ил, ил и отложения через всасывающие и нагнетательные трубопроводы. Гибкие фланцевые шланги позволяют соединять насосы и землечерпалочное оборудование, обеспечивая возможность перемещения установки. Шланг необходимо выбирать с учетом фактической концентрации твердых частиц, размера частиц, условий потока и морской или пресноводной среды.

Обращение с песком и гравием

Добыча и обработка нерудных материалов может потребовать перекачки воды, смешанной с песком или гравием. Устойчивость к истиранию и подходящая скорость потока особенно важны, поскольку крупные частицы могут ускорить износ внутренней оболочки шланга, его изгибов и мест соединений.

Промышленные насосные системы

Для больших насосов могут потребоваться гибкие всасывающие и нагнетательные соединения, чтобы обеспечить перемещение оборудования, упростить установку или изолировать некоторую вибрацию. Номинальные значения давления и вакуума шланга должны соответствовать рабочему диапазону насоса, включая условия запуска и остановки.

Порты и морская техника

В портовых операциях и морских проектах могут использоваться шланги большого диаметра для транспортировки материалов и соединений трубопроводов. Для этих сред покупатели должны также оценить внешнее воздействие, защиту от коррозии фланцев, погрузочно-разгрузочные работы и любые морские требования, специфичные для проекта.

Чем он отличается от других типов шлангов?

Различные конструкции шлангов служат разным целям. Оптимальный выбор зависит от направления потока, условий давления, транспортируемой среды и требуемой схемы подключения.

Сравнение носит общий характер, а не заменяет данные по конкретной модели. Детали конструкции различаются у разных производителей, и нельзя считать, что ни один тип шланга превосходит другой в любых условиях.

Для получения информации о соответствующих требованиях изучите резиновые шланги большого диаметра с фланцами для дноуглубительных работ JIDONGDA, а также категории всасывающих и нагнетательных резиновых шлангов большого диаметра, если таковые имеются.

Как выбрать правильный шланг?

Прежде чем приобретать армированный проволокой резиновый шланг с фланцами большого диаметра, группам проектирования и закупок следует определить фактическую нагрузку, а не выбирать продукт только по номинальному диаметру.

1. Определите транспортируемую среду

Укажите, будет ли по шлангу перекачиваться чистая вода, сточные воды, грязь, песок, минеральная суспензия или другой материал. Укажите химический состав, размер частиц, концентрацию твердых веществ и температуру. Эти данные определяют выбор внутренней резиновой смеси и защиты от истирания.

2. Подтвердите требования к диаметру и расходу.

Определите требуемый внутренний диаметр на основе заданного расхода, допустимой потери давления, характеристик насоса и требований к транспортировке материала. Шланг слишком большого или недостаточного размера может привести к снижению эффективности системы или проблемам в ее работе.

3. Установите пределы давления и вакуума.

Обеспечьте нормальное рабочее давление, максимальное ожидаемое давление, вакуум всасывания и любые переходные условия. Запросите документированные характеристики для предлагаемой конфигурации. Рабочее давление и вакуум не следует определять только по внешнему виду или армированию проволоки.

4. Укажите длину и маршрутизацию

Измерьте необходимую установленную длину и определите изгибы, перемещения и места соединений. Соблюдайте минимальный радиус изгиба, указанный производителем, и избегайте прокладки, вызывающей перегибы, скручивание, чрезмерное натяжение или сосредоточенные нагрузки на фланцах.

5. Соответствие стандарту фланца

Подтвердите применимый стандарт фланца, номинальный размер, класс давления, расположение болтовых отверстий, облицовку, материал и расположение уплотнений. Потенциальные стандарты включают GB, DIN, ANSI, JIS и ASME, но совместимость необходимо проверять на соответствие точному сопрягаемому оборудованию и требованиям проекта.

6. Оцените условия обслуживания

Учитывайте воздействие окружающей среды, влажность, истирание, удары, коррозию, рабочие циклы и ожидаемый доступ для технического обслуживания. Технически совместимый шланг с неподходящей внешней защитой или неправильным расположением соединений может иметь небольшой срок службы.

Для расчета стоимости подготовьте следующую информацию:

• Требуемый внутренний диаметр и общая длина шланга.
• Транспортируемая среда и рабочая температура.
• Рабочее давление, максимальное давление и вакуум всасывания.
• Стандарты фланцев, размеры и детали сопрягаемого оборудования.
• Схема установки, требования к изгибам и воздействие на окружающую среду.
• Количество, требования к доставке и применимые инспекционные документы.

Какие методы установки и обслуживания имеют значение?

Правильная установка имеет важное значение для достижения запланированных характеристик армированного шланга в сборе. Даже хорошо спроектированное изделие может преждевременно выйти из строя, если оно скручено, чрезмерно согнуто, плохо поддерживается или эксплуатируется за пределами номинальных пределов.

Рекомендации по установке

• Перед установкой осмотрите корпус шланга, поверхности фланцев и уплотнительные поверхности.
• Выровняйте ответные фланцы, не устанавливая шланг на место с силой.
• Используйте совместимые прокладки и крепежные детали, затягивая болты в соответствии с применимой процедурой.
• Не допускайте скручивания, чрезмерных растягивающих нагрузок и изгибов с радиусом, превышающим указанный минимальный радиус.
• Обеспечьте подходящую опору там, где вес шланга в сборе или внешние нагрузки могут привести к деформации соединений.
• Перед вводом в эксплуатацию проверьте предельные значения давления и вакуума в системе.

Плановый осмотр

• Проверьте, нет ли трещин, выпуклостей, оголенной арматуры, порезов и необычных деформаций.
• Осмотрите фланцевые соединения на наличие утечек, коррозии, ослабленных креплений и повреждений уплотнений.
• Следите за неожиданной потерей давления, снижением расхода или признаками сбоя всасывания.
• Проверьте истирание на участках, подвергающихся воздействию крупных частиц или неоднократному контакту.
• Снимите поврежденные узлы с эксплуатации и следуйте инструкциям производителя по проверке и замене.

Интервалы проверок должны отражать серьезность условий эксплуатации, критичность системы и применимые процедуры на объекте. Фиксированный срок службы не может быть гарантирован без учета фактической эксплуатации и истории технического обслуживания.

Часто задаваемые вопросы

1. Какова основная цель армирования спиральной стальной проволокой?

Его основная цель — обеспечить поддержку по окружности, которая помогает шлангу противостоять внутренней деформации под отрицательным давлением. Это особенно важно в аспирационных системах большого диаметра, где разрушение шланга может ограничить поток.

2. Может ли этот шланг выполнять как всасывание, так и слив?

Он может быть предназначен для обеих задач, но допустимое давление и вакуум должны быть подтверждены для конкретной конструкции шланга. Покупателям следует запросить применимые рейтинги, а не предполагать, что каждая модель имеет одинаковые ограничения производительности.

3. Какие материалы можно транспортировать с помощью фланцевого резинового шланга большого диаметра, армированного проволокой?

В зависимости от резиновой смеси и технических характеристик его можно использовать для воды, грязи, шлама, песка и совместимых минеральных материалов. Перед выбором следует оценить химическую совместимость, абразивность частиц, температуру и концентрацию твердых веществ.

4. Можно ли изменить размеры фланцев?

Дзидонгда указывает, что конфигурации фланцев могут быть изготовлены по индивидуальному заказу в соответствии с признанными стандартами или чертежами заказчика. Предоставьте точные размеры, стандарт фланца, класс давления и сведения о сопряженном соединении для технического подтверждения.

5. Как я могу уменьшить преждевременный износ шлангов?

Выбирайте подходящую внутреннюю резиновую смесь, избегайте чрезмерных ограничений потока, соблюдайте указанный радиус изгиба и регулярно проверяйте участки с повышенным износом. Рабочее давление, характеристики транспортируемых частиц и условия установки также должны оставаться в утвержденных пределах.

6. Какая информация необходима для запроса предложения?

Укажите диаметр шланга, длину, среду, рабочее давление, требования к вакууму, температуру, конфигурацию фланцев, рабочую среду и количество заказа. Чертежи или фотографии существующих соединений могут помочь уточнить требования к интерфейсу.

7. Как узнать, подходит ли шланг для моего проекта?

Сравните предлагаемые характеристики шланга с условиями эксплуатации проекта и требованиями к подключению. Прежде чем размещать заказ, уточните у производителя номинальные значения давления и вакуума, совместимость материалов, размеры и контрольную документацию.

Вывод: выберите шланг, соответствующий вашим условиям эксплуатации.

Резиновый шланг с фланцами большого диаметра, армированный проволокой, может стать эффективным решением для требовательных систем всасывания и нагнетания, сочетая в себе гибкую резиновую конструкцию, структурное усиление, опору из спиральной стальной проволоки и адаптируемые фланцевые соединения. Его пригодность зависит от соответствия конструкции транспортируемой среде, требуемых условий расхода, давления и вакуума, геометрии установки и плана технического обслуживания.

Дзидонгда предлагает варианты индивидуальной настройки размеров шлангов, армирующих конструкций, выбора материалов и конфигураций фланцев для удовлетворения различных требований промышленной передачи. Чтобы обсудить ваше применение, ознакомьтесь с подробными сведениями об армированном проволокой резиновом шланге с фланцами большого диаметра и подготовьте свои технические характеристики.Связаться с намисегодня, чтобы обсудить требования вашего проекта, запросить индивидуальное предложение и определить подходящую конфигурацию шланга для вашей трубопроводной системы.
