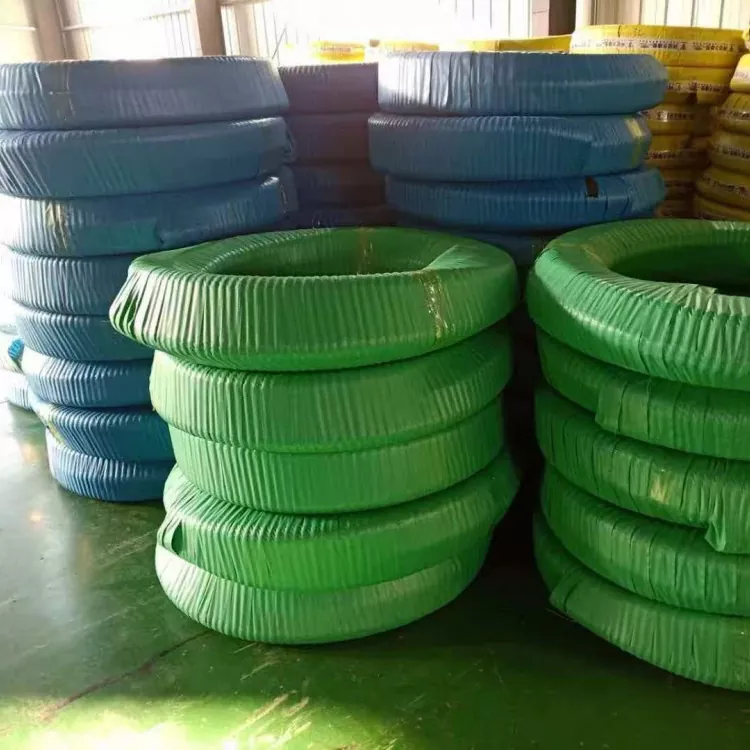

Гидравлический резиновый шланг высокого давления

Гидравлический резиновый шланг высокого давления используется для перекачки гидравлического масла в машинах и гидравлических системах. Они имеют внутреннюю трубку, армирующий слой и внешнюю оболочку для удовлетворения различных требований к давлению и эксплуатации.

JIDONGDA предлагает варианты гидравлических шлангов для строительной техники, сельскохозяйственной техники, горнодобывающего оборудования и промышленного применения. Доступны нестандартные длины и шланги в сборе в соответствии со спецификациями заказчика.

Что такое гидравлический шланг высокого давления?

Гидравлический резиновый шланг высокого давления — это гибкий трубопровод под давлением, используемый для транспортировки гидравлического масла или других совместимых гидравлических жидкостей в гидравлических системах. Обычно он состоит из внутренней трубки, армирующего слоя и внешнего покрытия.

Внутренняя трубка напрямую контактирует с транспортируемой жидкостью, армирующий слой выдерживает основную нагрузку давления, а внешняя оболочка защищает шланг от внешних факторов окружающей среды и механических повреждений.

В зависимости от различного рабочего давления, требований к импульсу давления и условий эксплуатации гидравлические резиновые шланги высокого давления могут изготавливаться с различными армирующими конструкциями.

Гидравлический шланг с оплеткой из стальной проволоки

Гидравлические шланги с оплеткой из стальной проволоки подходят для гидравлических систем, требующих гибких соединений и соответствующих характеристик давления. В зависимости от конкретной модели продукта они могут соответствовать различным номинальным давлениям и требованиям применения.

Гидравлический шланг со спиральной стальной проволокой

Гидравлические шланги со спиральной стальной проволокой предназначены для гидравлических систем, требующих определенного рабочего давления и импульса давления. Область их применения зависит от модели шланга, конструкции армирующей конструкции и соответствующих результатов испытаний.

Допустимое давление гидравлических резиновых шлангов высокого давления не может определяться только по внешнему виду, диаметру или количеству слоев стальной проволоки. Окончательный выбор должен основываться на конкретной модели продукта, технических параметрах, применимых стандартах и ​​результатах испытаний.

Совместимость гидравлической жидкости

Почему важна совместимость гидравлических жидкостей?

В гидравлических системах обычно используется гидравлическое масло, но разное оборудование может работать с разными типами рабочих жидкостей.

Если гидравлическая жидкость несовместима с материалом внутренней трубки шланга, это может вызвать набухание, затвердевание, размягчение, растрескивание или ухудшение характеристик, что может повлиять на срок службы шланга и эксплуатационную безопасность.

При выборе шланга для гидравлического масла необходимо подтвердить следующую информацию:

· Тип гидравлической жидкости

· Состав жидкости

· Рабочая температура

· Рабочее давление

· Условия окружающей среды

Общая информация для выбора включает гидравлические масла на минеральной основе, синтетические гидравлические жидкости и другие специальные гидравлические среды.

Совместимость с различными жидкостями необходимо подтвердить в зависимости от фактического состава, материала внутренней трубки и условий эксплуатации. Нельзя считать, что один и тот же гидравлический шланг подходит для всех гидравлических масел, синтетических жидкостей или жидкостей на водной основе.

Если в гидравлической системе используются специальные жидкости, рекомендуется указать название жидкости и техническую информацию, чтобы можно было дополнительно подтвердить совместимость материалов шлангов.

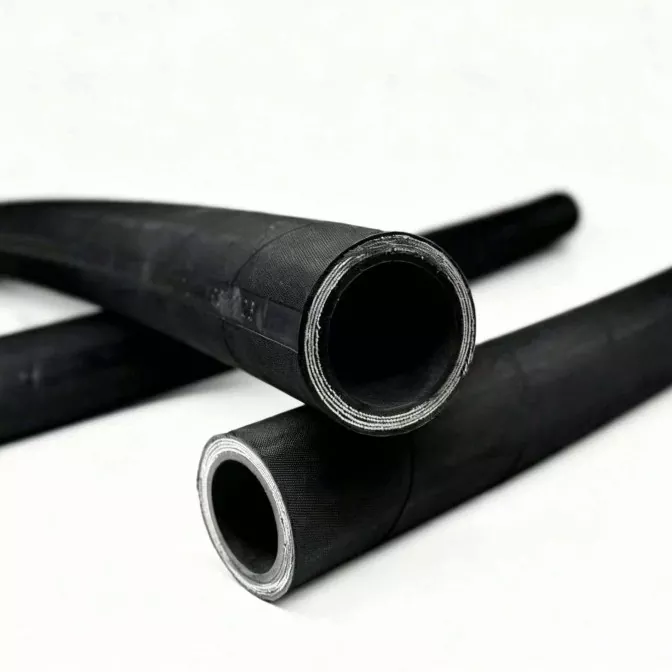

Строительство шлангов

Типичный гидравлический резиновый шланг высокого давления обычно состоит из следующих компонентов:

01｜Внутренняя трубка

Внутренняя трубка напрямую контактирует с гидравлической жидкостью.

Основные соображения включают в себя:

· Маслостойкость

· Совместимость жидкостей

· Температурная стойкость

· Гибкость

Материал и толщину внутренней трубки следует выбирать в соответствии с конкретной моделью шланга и условиями эксплуатации.

02｜Армирующий слой

Армирующий слой является ключевой структурой, определяющей способность шланга выдерживать давление.

В зависимости от серии продукции и требований к давлению, шланг может иметь армированную конструкцию из стальной оплетки или спиральной конструкции из стальной проволоки.

При выборе следует учитывать:

· Рабочее давление

· Разрывное давление

· Требования к импульсу давления

· Диаметр шланга

· Минимальный радиус изгиба

· Условия установки

Для гидравлических систем с частыми изменениями давления также необходимо подтвердить, соответствует ли шланг требуемым характеристикам импульса давления.

03｜Внешняя крышка

Наружное покрытие обеспечивает внешнюю защиту арматурной конструкции.

В зависимости от операционной среды могут потребоваться учитывать следующие факторы:

· Устойчивость к истиранию

· Устойчивость к атмосферным воздействиям

· Масло- и жиростойкость

· Устойчивость к озону

· Механическая защита

04｜Гидравлические фитинги и шланг в сборе

Гидравлические резиновые шланги высокого давления могут быть оснащены подходящими фитингами в соответствии с требованиями к подключению оборудования для формирования узла гидравлического шланга.

Доступные варианты установки включают в себя:

· Прямые фитинги

· Угловые фитинги 45°

· Угловые фитинги 90°

· Фитинги с метрической резьбой

· Фитинги с резьбой BSP

· Фитинги JIC

· Фитинги ORFS

· Фланцевые фитинги

Конкретный тип фитинга, характеристики резьбы, метод уплотнения и параметры обжима должны быть подтверждены в соответствии с интерфейсами оборудования и требованиями к продукту.

Шланги, фитинги и параметры обжима следует рассматривать как согласованную сборочную систему. Различные характеристики компонентов не следует смешивать случайным образом.

Технические характеристики

Рабочее давление и температура

Рабочее давление, давление разрыва и рабочая температура являются разными техническими параметрами и не могут заменить друг друга.

На допустимое рабочее давление шланга влияют такие факторы, как внутренний диаметр, структура армирования, модель продукта, температура и условия эксплуатации. При повышении температуры допустимое рабочее давление некоторых шлангов может потребоваться соответствующим образом отрегулировать.

Для гидравлических систем с непрерывными или частыми импульсами давления также необходимо подтвердить, соответствуют ли характеристики импульса давления требованиям оборудования.

Поэтому покупатели должны выбрать подходящую модель шланга в соответствии с фактическим применением и подтвердить окончательные характеристики на основе технических данных продукта и фактических результатов испытаний.

Типичные применения

Строительная техника — Экскаваторы, погрузчики, краны и другое гидравлическое оборудование.

Сельскохозяйственная техника — Тракторы, комбайны и сельскохозяйственная техника.

Промышленное оборудование — Гидравлические прессы, силовые агрегаты и промышленное оборудование.

Горное оборудование — гидравлические системы, работающие в сложных промышленных условиях.

Погрузочно-разгрузочное оборудование — вилочные погрузчики, подъемное оборудование и другое гидравлическое оборудование.

Шланг необходимо выбирать в соответствии с условиями эксплуатации оборудования.

Сертификаты и документы компании

Сертификация системы менеджмента качества

Сертификация системы экологического менеджмента

Патентный сертификат на гидравлический шланг высокого давления

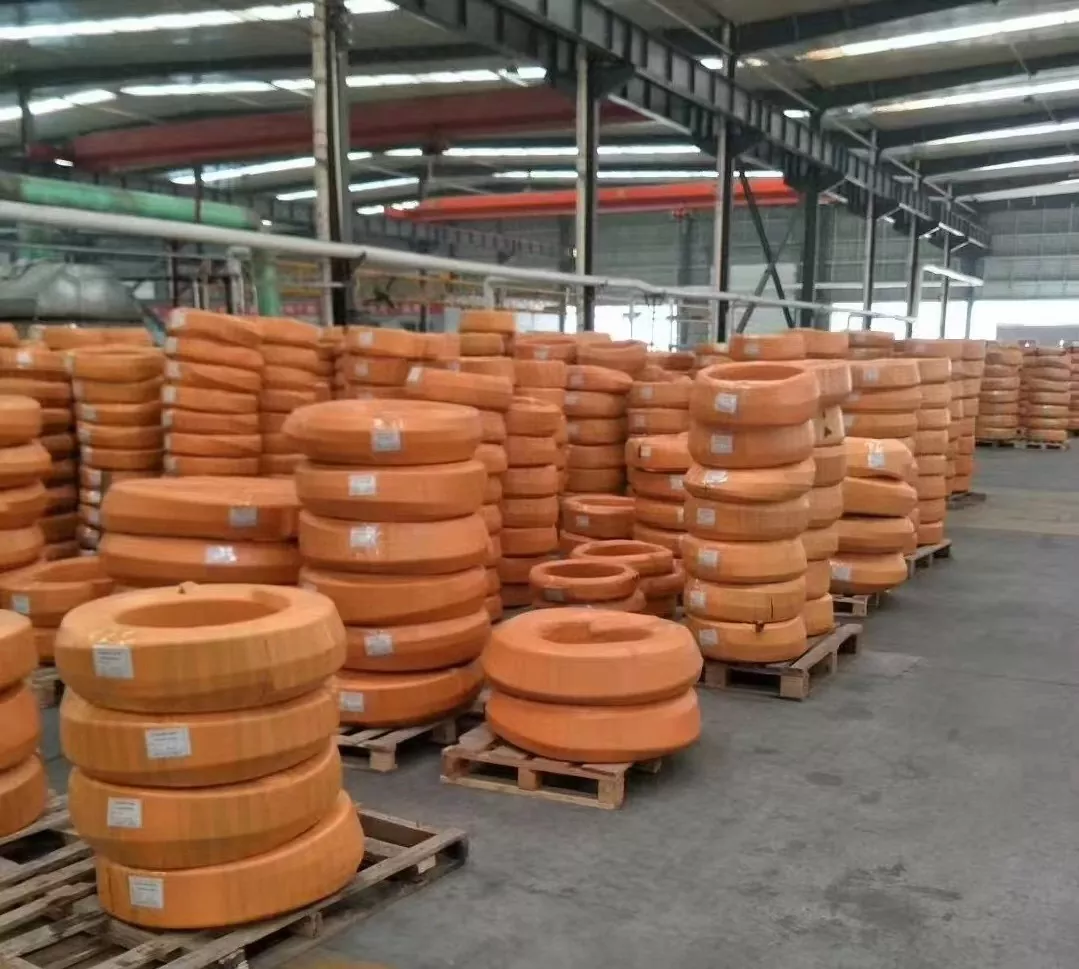

Заводские и производственные возможности

Почему стоит выбрать шланги JIDONGDA?

JIDONGDA поставляет гидравлические шланги для различного промышленного применения и может координировать поиск продукции в соответствии с требованиями клиентов.

· Варианты шлангов с оплеткой из стальной проволоки и спиральных шлангов

· Индивидуальные размеры и длина

· Гидравлические фитинги и шланги в сборе

· OEM и нестандартные спецификации

· Подбор продуктов на основе чертежей или образцов

· Гибкие решения поставок для различных проектов

Установка и обслуживание

· Выберите правильное номинальное давление для вашей гидравлической системы.

· Убедитесь в совместимости гидравлической жидкости и материала шланга.

· Избегайте чрезмерного изгиба, скручивания и внешнего истирания.

· Используйте совместимые фитинги и правильные характеристики обжима.

· Регулярно проверяйте на наличие трещин, вздутий, утечек и повреждений фитингов.

Прекратите использовать поврежденный шланг и следуйте процедурам безопасности производителя оборудования перед проверкой или заменой.

Часто задаваемые вопросы

Вопрос 1. Для чего нужен гидравлический шланг высокого давления?

Гидравлические шланги высокого давления используются для перекачки гидравлического масла или совместимых гидравлических жидкостей в гидравлических системах, включая строительную технику, промышленное оборудование, сельскохозяйственную технику и другие гидравлические системы.

В2. В чем разница между плетеными и спиральными гидравлическими шлангами?

В шлангах со стальной оплеткой и спиральных шлангах из стальной проволоки используются различные конструкции армирования. Их номинальное давление, гибкость и характеристики импульса давления зависят от конкретной конструкции продукта и применимых спецификаций.

Вопрос 3. Какое рабочее давление выдерживает ваш гидравлический шланг?

Допустимое рабочее давление зависит от серии шланга, внутреннего диаметра, конструкции армирования и условий эксплуатации. Для выбора модели укажите требуемое давление и размер шланга.

Вопрос 4. Можете ли вы поставить гидравлические шланги с фитингами?

Да. Гидравлические шланги в сборе могут поставляться в соответствии со спецификациями совместимых шлангов и фитингов, в зависимости от наличия продукта и требований к индивидуальному заказу.

Вопрос 5. Какие гидравлические жидкости совместимы с вашими шлангами?

Совместимость зависит от типа гидравлической жидкости, материала внутренней трубки, температуры и условий эксплуатации. Для подтверждения укажите название жидкости и соответствующую техническую информацию.

Вопрос 6. Можете ли вы настроить длину шланга и фитинги?

Да. Нестандартные длины и совместимые фитинги могут быть оценены по чертежам, образцам или техническим спецификациям заказчика.

Вопрос 7. Предоставляете ли вы OEM-поставки гидравлических шлангов?

Да. OEM-поставки и индивидуальные решения доступны в соответствии с подтвержденными спецификациями продукта и требованиями заказа.

Вопрос 8. Какая информация необходима для расчета стоимости гидравлического шланга?

Мы рекомендуем предоставить:

Внутренний диаметр + Рабочее давление + Гидравлическая жидкость + Температура + Длина + Тип фитинга + Количество

Вопрос 9. Как выбрать подходящего поставщика гидравлических шлангов высокого давления?

Выберите поставщика, который поможет проверить номинальное давление, совместимость жидкостей, структуру армирования, характеристики фитингов и документацию на продукцию. Окончательный выбор должен основываться на реальных условиях эксплуатации и подтвержденных характеристиках продукта.

Вопрос 10. Какие стандарты доступны для ваших гидравлических шлангов?

Гидравлические шланги могут быть спроектированы или поставлены в соответствии с применимыми стандартами SAE или EN, в зависимости от конкретной серии продукта. Укажите требуемый стандарт, чтобы можно было подтвердить соответствие продукта.
