Когда крупное оборудование, насосные агрегаты, трубопроводы или мобильные системы требуют надежной передачи жидкости, допуская при этом вибрацию и движение,Гибкий резиновый шланг с фланцем большого диаметраотДзидонгдаобеспечивает практичное решение для подключения. Разработанный на основе гибкого резинового корпуса шланга, армирующей конструкции и фланцевых концов, он может быть сконфигурирован для воды, морской воды, шлама, минеральных шламов, песка, гравия, хвостов и других подходящих промышленных сред.
Трубопроводные системы большого диаметра часто сталкиваются с проблемами, с которыми не могут легко справиться жесткие трубопроводы. Вибрация насоса, смещение оборудования, отклонения при установке и повторная сборка могут создать дополнительную нагрузку вокруг точек соединения. Гибкий резиновый шланг может обеспечить контролируемое гибкое сечение между оборудованием и трубопроводами, сохраняя при этом необходимую пропускную способность.
Решение JIDONGDA сочетает в себе резиновый корпус шланга с армирующими слоями и фланцевыми соединениями. В зависимости от условий эксплуатации конструкция может включать опору из армированной ткани и спиральной стальной проволоки для применений, требующих давления или вакуума. Размеры фланцев также могут соответствовать общепринятым стандартам или чертежам заказчика, что делает шланг пригодным для индивидуальных промышленных проектов.
Оглавление
- Что такое гибкий резиновый шланг с фланцем большого диаметра?
- Почему гибкость важна в крупных трубопроводных системах?
- Как устроен шланг?
- Каковы ключевые преимущества?
- Где он обычно используется?
- Какие технические параметры следует учитывать покупателям?
- Как покупателям следует выбирать правильный шланг?
- Как можно продлить срок службы?
- Часто задаваемые вопросы
- Заключение

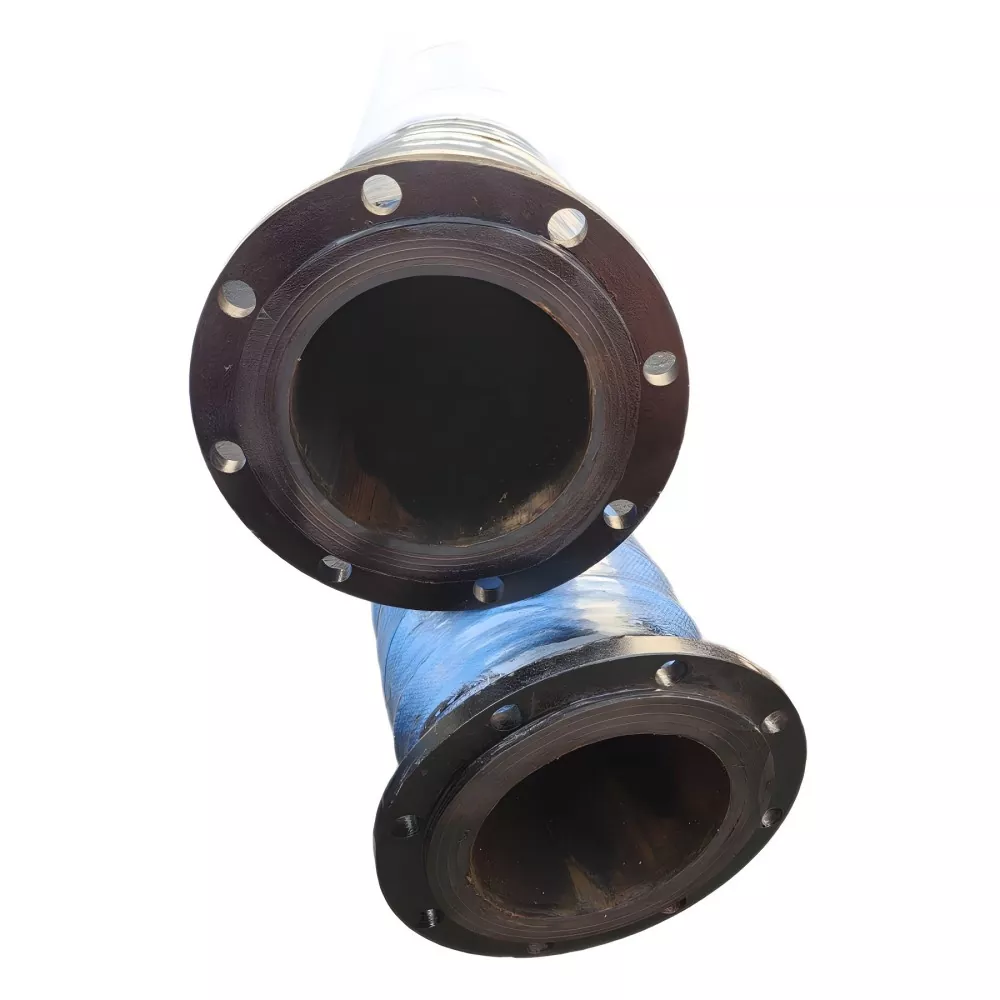

Что такое гибкий резиновый шланг с фланцем большого диаметра?
Гибкий резиновый шланг с фланцами большого диаметра представляет собой промышленный шланг в сборе, предназначенный для транспортировки жидкостей или сред, содержащих твердые частицы, а также выступающий в качестве гибкого соединения между оборудованием и стационарными или мобильными трубопроводами.
В отличие от полностью жесткого соединения, корпус резинового шланга может выдерживать определенный изгиб и смещение. Фланцы, установленные на обоих концах, обеспечивают болтовое соединение с насосами, клапанами, трубопроводами, емкостями или другим оборудованием. Такое сочетание делает шланг особенно полезным там, где важны пропускная способность и гибкость соединения.
В зависимости от проекта шланг может быть сконфигурирован для воды, морской воды, шлама, минерального раствора, песка и гравия, отходов и некоторых промышленных сред. Для абразивных материалов внутренняя резиновая смесь и структура армирования должны выбираться в соответствии с фактической средой и условиями эксплуатации.
Почему гибкость важна в крупных трубопроводных системах?
Крупные промышленные трубопроводы не всегда подвергаются статическим условиям. Насосы создают вибрацию, мобильное оборудование меняет положение, а допуски при установке могут привести к небольшому смещению между подключенными компонентами. Если эти движения передаются непосредственно на жесткий трубопровод, вокруг соединений и стыков оборудования может возникнуть дополнительная нагрузка.
Гибкий резиновый шланг создает гибкий участок внутри трубопровода. Его способность сгибаться и выдерживать определенное смещение может помочь сделать соединения оборудования более адаптируемыми к реальным условиям эксплуатации.
- Помогает компенсировать вибрацию оборудования.
- Допускает определенное смещение трубопровода.
- Обеспечивает гибкость при подключении оборудования.
- Может упростить соединения в условиях ограниченного места для установки.
- Поддерживает приложения, требующие снятия или повторной установки оборудования.
- Может быть настроен для различных сред и условий эксплуатации.
Фактический допустимый радиус изгиба, диапазон смещения, номинальное давление и метод установки всегда следует проверять на соответствие конкретной конструкции шланга и требованиям проекта.
Как устроен шланг?
Рабочие характеристики резинового шланга большого диаметра зависят от взаимодействия его внутреннего резинового слоя, армирования, внешнего резинового слоя и концевых соединений. Правильно выбранная конструкция помогает шлангу выдерживать механические и экологические условия, ожидаемые во время эксплуатации.
Внутренний резиновый слой
Внутренний резиновый слой находится в непосредственном контакте с транспортируемой средой. Поэтому его состав следует выбирать в соответствии с характеристиками транспортируемого материала, особенно когда система работает с абразивным раствором, минеральными частицами, морской водой или другими требовательными средами.
Усиленный тканевый слой
Усиленные слои ткани помогают поддерживать структуру шланга и выдерживать нагрузки давления. Конструкция арматуры должна соответствовать требуемому диаметру, давлению, длине и условиям эксплуатации.
Армирование спиральной стальной проволокой
Если требуется всасывание или вакуумная поддержка, можно использовать армирующую конструкцию из спиральной стальной проволоки. Эту конфигурацию следует выбирать в соответствии с фактическими условиями вакуума, а не выбирать исключительно на основе диаметра шланга.
Внешний резиновый слой
Внешний резиновый слой обеспечивает защиту от воздействия окружающей среды и способствует устойчивости шланга к внешнему старению и условиям эксплуатации.
Фланцевые концы
Фланцы обеспечивают практичное болтовое соединение шланга с окружающим трубопроводом или оборудованием. JIDONGDA может изготовить фланцы из углеродистой стали, нержавеющей стали или других материалов в соответствии с применением, стандартом или чертежом заказчика.
Каковы ключевые преимущества?
Выбор подходящего гибкого шланга может решить несколько распространенных проблем в конвейерных системах большого диаметра. К основным преимуществам относятся:
- Гибкие возможности подключения:Резиновый корпус допускает определенный изгиб и смещение, что делает его пригодным для интерфейсов оборудования, подверженных вибрации или движению.
- Крупнопоточная транспортировка:Большой внутренний диаметр может обеспечить перекачку больших объемов среды там, где условия проекта требуют большей пропускной способности.
- Удобная интеграция с фланцем:Фланцевые концы могут соответствовать общепринятым стандартам или изготавливаться по техническим чертежам.
- Адаптируемое армирование:Тканевое армирование и дополнительные конструкции из спиральной стальной проволоки могут быть выбраны в соответствии с требованиями к давлению и вакууму.
- Медиа-адаптируемость:Подходящие внутренние резиновые смеси могут быть выбраны для воды, суспензии, минеральной суспензии, песка, гравия и других определенных сред.
- Гибкость OEM и ODM:Диаметр, длина, давление, вакуум, температура, конфигурация фланцев, резиновая смесь и цвет могут быть настроены для нестандартных применений.
Где он обычно используется?
Гибкие фланцевые шланги большого диаметра применяются во всех отраслях, где требуется передача больших объемов материалов и гибкие соединения оборудования.
| Промышленность | Типичное применение | Ключевое соображение |
|---|---|---|
| Горное дело | Транспортировка минеральных шламов и хвостов | Истирание, размер частиц, концентрация, давление |
| Дноуглубительные работы | Перекачка шлама, шлама и песка | Вакуум, истирание, скорость потока, гибкость |
| Порты | Крупнопоточный транспорт жидкостей и материалов | Диаметр, совместимость среды, соответствие фланцев |
| Песок и Гравий | Водно-песчаные смеси и транспортировка частиц | Износостойкость и армирование |
| Строительная техника | Гибкие соединения насосов и мобильных трубопроводов | Движение, искривление пространства, давление |
| Промышленная транспортировка | Промышленная вода, шлам и подходящие среды | Температура, давление, резиновая смесь |
Для проектов, связанных со специализированными средами или тяжелыми условиями эксплуатации, покупатели должны предоставить подробную информацию о применении до завершения строительства шланга.
Какие технические параметры следует учитывать покупателям?
Шланг не следует выбирать исключительно по номинальному диаметру. Полная спецификация должна учитывать механические, химические, термические требования и требования к соединениям приложения.
| Параметр | Почему это важно |
|---|---|
| Внутренний диаметр | Определяет доступный проходной канал и размер соединения. |
| Длина | Влияет на геометрию установки, допуск на перемещение и условия изгиба. |
| Рабочее давление | Определяет необходимое армирование и общую конструкцию шланга. |
| Рабочий вакуум | Важно для аспирационных систем и выбора конструкций, поддерживающих вакуум. |
| Рабочая температура | Определяет, подходит ли выбранная резиновая смесь для среды и окружающей среды. |
| Транспортирующая среда | Влияет на выбор резиновой смеси и требования к износостойкости. |
| Скорость потока | Помогает определить подходящий диаметр и рабочую конфигурацию. |
| Фланец Стандартный | Обеспечивает совместимость с сопрягаемым оборудованием или трубопроводом. |
В информации о продукции JIDONGDA указано, что фланцевые соединения могут быть сконфигурированы в соответствии с GB, DIN, ANSI, JIS, ASME или чертежами заказчика. Окончательные спецификации должны быть подтверждены на основе фактического проекта, а не на основе общего описания каталога.
Как покупателям следует выбирать правильный шланг?
Для групп промышленных закупок предоставление полной оперативной информации на этапе предложения может сделать техническое подтверждение более эффективным. Полезная спецификация должна включать:
- Требуемый внутренний диаметр.
- Общая длина шланга.
- Нормальное и максимальное рабочее давление.
- Требуемое вакуумное давление для работы всасывания.
- Тип транспортирующей среды.
- Рабочая температура и температура окружающей среды.
- Требуемая скорость потока.
- Требуемый диапазон изгиба или смещения.
- Стандарт и размеры фланцев.
- Необходимое количество и пункт доставки.
Абразивные применения требуют дополнительной информации. Например, в проектах по производству минеральных суспензий следует определять размер и концентрацию частиц, чтобы можно было соответствующим образом оценить структуру внутренней резины и армирования.
Покупатели также могут ознакомиться с сопутствующими решениями, такими как резиновый шланг с фланцами большого диаметра, резиновый шланг для дноуглубительных работ большого диаметра и другие решения для резиновых шлангов большого диаметра, при сравнении различных требований к трубопроводам.
Как можно продлить срок службы?
Правильная установка и регулярный осмотр важны для поддержания работоспособности любого промышленного резинового шланга. Даже правильно спроектированный шланг может преждевременно выйти из строя, если он установлен неправильно или эксплуатируется за пределами подтвержденных пределов.
- Не превышайте подтвержденное рабочее давление, вакуумное давление или температурный диапазон.
- Избегайте чрезмерного растягивания, перекручивания или резкого изгиба шланга во время установки.
- Проверьте внешнюю резиновую поверхность на наличие трещин, вздутий, порезов и чрезмерного износа.
- Осмотрите фланцевые соединения на наличие утечек и признаков ослабления.
- Контролируйте шланги, используемые с абразивными средами, на предмет необычного износа.
- Прекратите работу и повторно оцените условия работы, если наблюдаются структурные повреждения или ненормальное разрушение шланга.
При установке также следует убедиться, что поверхности фланцев, отверстия для болтов, уплотнительные поверхности и сопрягаемые компоненты правильно совмещены. Шланг не следует приводить в положение, создающее ненужное механическое напряжение.
Часто задаваемые вопросы
Каковы основные преимущества гибкого фланцевого резинового шланга большого диаметра?
Его основными преимуществами являются сочетание пропускной способности большого диаметра и возможности гибкого подключения. Его можно использовать там, где необходимо учитывать вибрацию оборудования, смещение трубопровода, отклонения при установке или перемещение мобильного оборудования.
Может ли компания JIDONGDA изготовить фланец по чертежам заказчика?
Да. Конфигурацию фланцев можно подтвердить в соответствии с применимыми стандартами, размерами, требованиями к соединениям или чертежами заказчика. Материал фланца также можно выбрать в соответствии с требованиями проекта.
Можно ли использовать этот тип шланга для минеральных суспензий?
Да. Его можно настроить для работы с минеральными шламами. Однако необходимо указать размер частиц, концентрацию суспензии, скорость потока, давление, температуру и условия износа, чтобы можно было оценить соответствующую внутреннюю резиновую смесь и армирующую структуру.
Можно ли адаптировать шланг для нестандартных применений?
Да. Кастомизация может охватывать диаметр, длину, давление, вакуумное давление, температуру, конфигурацию фланца, резиновую смесь и цвет. При подтверждении спецификации можно использовать чертежи, образцы или подробные технические параметры заказчика.
Какую информацию я должен предоставить при запросе ценового предложения?
Наиболее полезная информация включает внутренний диаметр, длину, рабочее давление, требования к вакууму, транспортирующую среду, температуру, скорость потока, требования к изгибу или смещению, стандарт фланца, размеры фланца, количество и назначение.
Каков типичный срок доставки?
Стандартные продукты обычно могут быть изготовлены в течение примерно 7–20 рабочих дней, тогда как продукты по индивидуальному заказу и специальные спецификации должны быть подтверждены в соответствии с фактическими требованиями заказа.
Заключение
Правильно выбранный гибкий шланг большого диаметра может обеспечить эффективное соединение трубопроводов высокой пропускной способности с оборудованием, в котором задействованы движения, вибрация, отклонения при установке или требовательные среды. Комбинация гибкой резиновой конструкции, армирующих слоев и фланцевых соединений делает этот шланг подходящим для широкого спектра применений в горнодобывающей промышленности, дноуглубительных работах, портах, строительстве, работе с песком и гравием, а также в промышленной транспортировке.
Дзидонгда поддерживает индивидуальные конфигурации в зависимости от диаметра, длины, давления, вакуума, температуры, транспортирующей среды, требований к фланцам и резиновой смеси. В проектах, где стандартные характеристики шлангов не могут полностью соответствовать условиям установки, предоставление полной технической информации позволяет более точно оценить структуру шланга и конфигурацию соединений. Если вы ищете надежное решение для сложного подключения к трубопроводу,связаться с намис вашими чертежами, рабочими параметрами или требованиями проекта, чтобы обсудить подходящее индивидуальное решение для шланга с JIDONGDA.
