Как гофрированный металлический компенсатор может повысить надежность высокотемпературных трубопроводных систем

Краткое содержание статьи: A компенсатор из гофрированного металлаобеспечивает контролируемую гибкость промышленных трубопроводов, подверженных тепловому расширению, вибрации, колебаниям давления и механическим движениям. Благодаря использованию гофрированной конструкции сильфона из нержавеющей стали он может компенсировать осевое, боковое и угловое смещение, одновременно помогая снизить усталость сварных швов, утечку через фланцы и деформацию, связанную с напряжением. В этом руководстве объясняется принцип его работы, основные характеристики, варианты материалов, применение, факторы выбора и преимущества для требовательных трубопроводных систем.

Оглавление

1. Что такое гофрированный металлический компенсатор?
2. Как это работает в промышленных трубопроводах?
3. Каковы основные технические характеристики?
4. Каковы основные преимущества?
5. Где он обычно используется?
6. Как выбрать правильный продукт?
7. Часто задаваемые вопросы
8. Заключительные мысли

Что такое гофрированный металлический компенсатор?

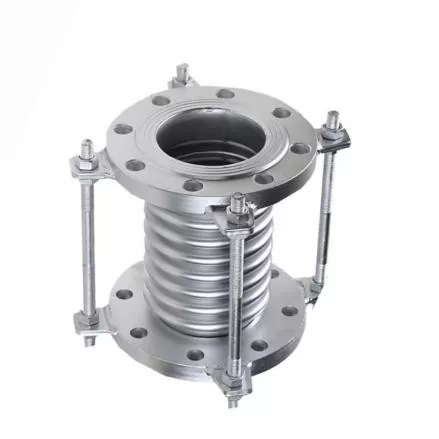

ДзидонгдапоставляетГофрированный металлический компенсаторразработан для обеспечения контролируемой гибкости промышленных трубопроводов без ущерба для структурной стабильности. Гофрированная конструкция сильфона позволяет трубопроводу выдерживать перемещения, вызванные изменениями температуры, вибрацией оборудования, колебаниями давления и механическими нагрузками.

В отличие от жесткой секции трубы, компенсатор создает заведомо гибкую область внутри трубопроводной системы. Когда трубопровод нагревается или остывает, его длина и положение могут измениться. Если эти движения ограничены, вокруг сварных швов, фланцев, клапанов, насосов и подключенного оборудования может накапливаться чрезмерное напряжение. Правильно спроектированный металлический компенсатор помогает поглощать эти движения до того, как они станут разрушительными нагрузками.

Покупателям, оценивающим промышленные металлические компенсаторы, следует учитывать вместе материал сильфона, требования к перемещению, номинальное давление, диапазон температур, метод соединения и условия установки.

Как это работает в промышленных трубопроводах?

Принцип действия основан на контролируемой упругой деформации гофрированного металлического сильфона. Множественные изгибы позволяют сильфону изгибаться при движении подключенного трубопровода, в то время как металлическая конструкция поддерживает границу давления.

Компенсация теплового расширения

Высокотемпературные трубопроводы расширяются при повышении температуры процесса и сжимаются при ее понижении. В паровых, котельных, химических, масляных и тепложидкостных системах повторяющиеся температурные циклы могут вызывать значительные перемещения. Гофрированный сильфон поглощает это смещение и снижает нагрузку, передаваемую на жесткие секции трубы.

Механическая и вибрационная компенсация

Промышленное оборудование, такое как насосы, компрессоры, вентиляторы, турбины и вращающееся оборудование, может вызывать вибрацию подключенных трубопроводов. Компенсатор соответствующей конструкции может обеспечить контролируемое движение и помочь предотвратить передачу вибрации непосредственно через жесткие соединения труб.

Разнонаправленное движение

В зависимости от конструкции системы металлические компенсаторы могут компенсировать три основные категории смещений:

• Осевое перемещение:сжатие или растяжение вдоль оси трубы.
• Боковое движение:перемещение вбок соединяемых участков трубы.
• Угловое движение:вращательное движение между соединяемыми участками трубопровода.

Каковы основные технические характеристики?

Выбор компенсатора следует начинать с реальных условий эксплуатации, а не просто с выбором номинального размера трубы. Информация о продукции JIDONGDA охватывает сильфоны из нержавеющей стали с различными материалами и конфигурациями соединений для промышленного применения.

Фактические требования к давлению, температуре, движению, частоте циклов и усталости должны быть подтверждены для каждого проекта. Если стандартные конфигурации не соответствуют условиям установки, можно рассмотреть возможность индивидуального проектирования.

Каковы основные преимущества?

1. Надежная работа при повышенных температурах.

Металлические сильфоны особенно подходят для применений, где температуры выходят за пределы практического рабочего диапазона многих традиционных гибких компонентов. В зависимости от выбора материала и конструкции конструкция из нержавеющей стали может выдерживать сложные температурные условия.

2. Снижение нагрузки на трубопровод.

Тепловое движение может постепенно создавать чрезмерные нагрузки в фиксированных точках и соединениях оборудования. Обеспечивая контролируемую гибкость, компенсатор помогает перераспределить движение и снизить концентрацию напряжения в критических зонах.

3. Лучшая устойчивость к вибрации.

Если оборудование генерирует постоянную или прерывистую вибрацию, гибкое металлическое соединение может помочь изолировать движение между оборудованием и трубопроводом. Это может способствовать повышению устойчивости системы, если шарнир правильно выбран и установлен.

4. Гибкие возможности установки

Резьбовые, фланцевые и сварные конфигурации позволяют интегрировать компенсаторы в трубопроводы различной архитектуры. Резьбовые изделия малого диаметра могут быть полезны для компактных соединений оборудования, а фланцевые и сварные конструкции подходят для более крупных промышленных трубопроводных систем.

5. Долгосрочная циклическая эффективность

Промышленные трубопроводы в течение срока службы могут подвергаться тысячам циклов нагрева и охлаждения. Поэтому правильная геометрия сильфона, выбор материала, качество формовки и контроль движения важны для достижения надежных усталостных характеристик.

Где он обычно используется?

Компенсатор из гофрированного металла полезен везде, где жесткие трубопроводы должны выдерживать термическое или механическое перемещение. Типичные области применения включают в себя:

• Трубопроводы нефтехимической переработки
• Электростанции
• Паровые и котельные системы
• Высокотемпературные системы отопления, вентиляции и кондиционирования
• Промышленное печное оборудование
• Объекты переработки нефти и газа
• Трубопроводы химической переработки
• Морские инженерные системы
• Подключения механического оборудования
• Системы транспортировки высокотемпературных жидкостей

Например, паропровод, соединяющий котел с последующим оборудованием, может испытывать значительное тепловое расширение во время запуска. Без адекватной компенсации смещения такое расширение может создать дополнительные нагрузки на опоры труб и патрубки оборудования. Правильно спроектированный сильфонный компенсатор обеспечивает определенную область, где может произойти это перемещение.

Как выбрать правильный продукт?

Выбор продукта должен основываться на технических данных, а не только на внешнем виде или номинальном диаметре. Прежде чем запросить предложение, покупатели должны подготовить следующую информацию:

1. Номинальный диаметр трубы:Определите необходимый размер DN и присоединительные размеры.
2. Рабочая температура:Укажите нормальную, минимальную и максимальную температуру.
3. Рабочее давление:Укажите нормальное и максимальное рабочее давление.
4. Требования к движению:Определите ожидаемое осевое, боковое или угловое перемещение.
5. СМИ:Определите, содержит ли система пар, воду, масло, газ, химикаты или другую жидкость.
6. Требования к материалам:Выберите SS304, SS316, SS321 или другой подходящий сплав в зависимости от окружающей среды.
7. Способ подключения:Определите, требуются ли резьбовые, фланцевые или приварные концы.
8. Условия установки:Учитывайте доступное пространство, опоры для труб, направляющие, анкеры и соединения оборудования.

Также важно отличать компенсатор от обычного гибкого соединителя. Компенсаторы проектируются с учетом особых требований к движению и усталости, поэтому геометрию сильфона и ограничения системы следует оценивать как часть всего проекта трубопровода.

Часто задаваемые вопросы

В1: Какова основная цель компенсатора из гофрированного металла?

Его основная цель — компенсировать тепловое расширение и контролируемое механическое движение в трубопроводных системах, одновременно снижая нагрузку, передаваемую на жесткие компоненты.

Вопрос 2: Можно ли использовать металлические компенсаторы для паропроводов?

Да. Сильфонные компенсаторы из нержавеющей стали обычно применяются в трубопроводах пара и котлов при условии, что выбранный материал, номинальное давление, номинальная температура и грузоподъемность соответствуют условиям эксплуатации.

В3: Какие материалы обычно используются?

Распространенные варианты включают нержавеющую сталь SS304, SS316 и SS321. Сплавы по индивидуальному заказу также могут быть рассмотрены, когда их требует более высокая коррозионная стойкость или особые условия эксплуатации.

В4: Подходят ли резьбовые компенсаторы для небольших трубопроводов?

Да. Резьбовые конфигурации особенно подходят для трубопроводов меньшего диаметра, соединений оборудования и установок, где пространство ограничено.

Вопрос 5: В чем разница между осевым, боковым и угловым движением?

Осевое перемещение происходит вдоль оси трубы, боковое перемещение происходит вбок, а угловое перемещение предполагает вращение между соединяемыми участками трубы. Перед выбором компенсатора следует определить требуемый тип перемещения.

В6: Можно ли настроить продукт?

Да. В зависимости от требований проекта, настройка может включать марку материала, размер, номинальное давление, конфигурацию соединений и другие инженерные параметры.

Заключительные мысли

Правильно спроектированныйГофрированный металлический компенсаторможет играть важную роль в защите промышленных трубопроводов от теплового расширения, вибрации, механического смещения и накопленного напряжения. Благодаря сильфону из нержавеющей стали, множеству вариантов подключения и настраиваемым техническим параметрам его можно адаптировать к требовательным приложениям в электроэнергетике, нефтехимии, химической обработке, системах отопления, вентиляции и кондиционирования, судовых и высокотемпературных жидкостных системах. JIDONGDA поддерживает индивидуальные решения металлических компенсаторов, основанные на требованиях к размеру, материалу, давлению, температуре, перемещению и соединению конкретного проекта. Если вы выбираете компенсатор для новой установки или замены существующего компонента,связаться с намичтобы обсудить ваши условия эксплуатации и запросить подходящее промышленное решение.
