Почему вам следует выбрать наконечник из нержавеющей стали 316L для надежных, устойчивых к коррозии соединений трубопроводов

Дзидонгдапредоставляет решения для промышленных соединений для требовательных трубопроводов, а такжеФеррула из нержавеющей стали 316Lявляется важным вариантом для систем, требующих надежных соединений, устойчивости к коррозии и длительного срока службы. Понимание свойств материала, конструкции соединений и требований к применению помогает покупателям выбрать правильный компонент для своих проектов.

Манжета — небольшой, но важный компонент во многих системах трубопроводов и жидкостей. Изготовленный из нержавеющей стали 316L, он обеспечивает полезное сочетание коррозионной стойкости, свариваемости, механической прочности и совместимости с жесткими промышленными условиями. Низкое содержание углерода в стали 316L помогает снизить риск сенсибилизации во время сварки, а содержание молибдена повышает устойчивость к локальной коррозии по сравнению с обычной нержавеющей сталью 304 во многих средах. В этом руководстве объясняется, как работает наконечник из нержавеющей стали, где он используется, как оценить его характеристики и что покупатели должны учитывать перед размещением заказа.

Оглавление

1. Что такое наконечник из нержавеющей стали 316L?
2. Ключевые свойства и преимущества материала
3. Общие промышленные применения
4. Как выбрать правильный наконечник
5. Обжимные кольца из нержавеющей стали 316L и 304
6. Лучшие практики установки и обслуживания
7. Контрольный список закупок для промышленных покупателей
8. Часто задаваемые вопросы
9. Заключение: поиск правильного решения для подключения

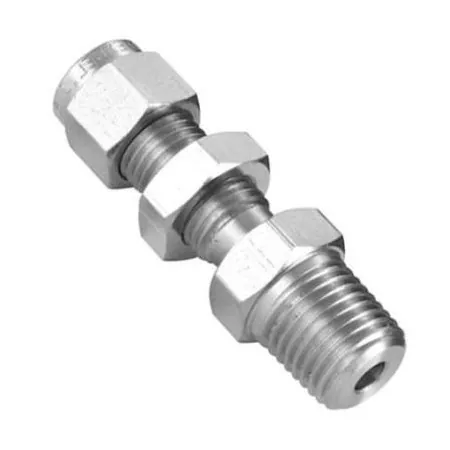

Что такое наконечник из нержавеющей стали 316L?

Обжимное кольцо из нержавеющей стали — это фитинг или соединительный компонент, предназначенный для обеспечения соединения, герметизации, позиционирования или удержания трубок и трубопроводов, в зависимости от его конкретной конструкции. Наконечники используются в различных системах соединений, в том числе в сантехнических зажимных фитингах и узлах компрессионного типа. Их точная функция зависит от стандарта подключения и конфигурации окружающих компонентов.

316L — это низкоуглеродистая аустенитная нержавеющая сталь, обычно называемая UNS S31603. В состав его сплава входят хром, никель и молибден. Хром способствует образованию защитного пассивного поверхностного слоя, а молибден повышает устойчивость к точечной и щелевой коррозии во многих средах эксплуатации.

Буква «L» означает низкоуглеродистый. По сравнению со стандартной нержавеющей сталью 316, 316L имеет более низкое максимальное содержание углерода, обычно 0,03% при обычных спецификациях. Это помогает уменьшить осаждение карбида хрома и связанный с ним риск межкристаллитной коррозии во время сварки.

Однако сам по себе термин «феррула 316L» не определяет все характеристики продукта. Покупатели должны подтвердить тип соединения, размеры, применимый стандарт материала, качество поверхности и предполагаемые условия эксплуатации, прежде чем выбирать компонент.

Ключевые свойства и преимущества материала

1. Улучшенная коррозионная стойкость.

Одной из основных причин, по которой инженеры выбирают нержавеющую сталь 316L, является ее устойчивость ко многим агрессивным средам. Содержание молибдена в ней обычно обеспечивает лучшую устойчивость к локальной коррозии, чем нержавеющая сталь 304, что делает ее полезной в применениях, связанных с определенными чистящими химикатами, технологическими жидкостями и влажными промышленными средами.

Тем не менее, 316L не является коррозионностойким. Теплые растворы хлоридов, высокие концентрации хлоридов, отложения и плохо спроектированные щели могут по-прежнему вызывать точечную или щелевую коррозию. Фактическая производительность наконечника зависит от состава жидкости, температуры, времени воздействия, состояния поверхности и процедуры очистки.

2. Хорошая свариваемость

Низкое содержание углерода в 316L делает его практичным выбором для сварных узлов трубопроводов. Это помогает снизить риск сенсибилизации в зоне термического влияния при соблюдении соответствующих процедур сварки. Правильная сварка, очистка после сварки и соответствующее восстановление поверхности остаются важными для поддержания коррозионной стойкости.

3. Долговечность для промышленного использования.

Нержавеющая сталь 316L сочетает в себе механическую прочность с прочностью и пластичностью. Правильно подобранный наконечник может стать долговечным соединительным компонентом в промышленных системах, подвергающихся регулярной эксплуатации, чистке и техническому обслуживанию.

Фактические пределы давления и температуры должны быть установлены на основе всего узла соединения, включая конструкцию муфты, сопрягаемые компоненты, прокладки или уплотнительные элементы, метод установки и характеристики производителя. Одной марки материала недостаточно для определения безопасного рабочего давления.

4. Пригодность для очищаемых систем.

Компоненты из 316L, изготовленные с соответствующей отделкой поверхности и геометрией соединений, могут использоваться в очищаемых системах обработки жидкостей. Это особенно актуально для пищевой промышленности, производства напитков, биотехнологий и фармацевтического оборудования.

Гигиеническая пригодность зависит не только от сплава. Также необходимо оценить шероховатость поверхности, качество сварного шва, контроль щелей, дренаж, пассивацию и соответствие действующему санитарному стандарту.

• Хорошая общая коррозионная стойкость во многих промышленных средах.
• Улучшенная стойкость к локальной коррозии по сравнению с 304 во многих хлоридсодержащих условиях.
• Низкоуглеродистый состав, поддерживающий сварное производство.
• Совместимость с подходящими процессами полировки и пассивации.
• Потенциал длительного срока службы при правильном выборе, установке и обслуживании.

Общие промышленные применения

Манжеты из нержавеющей стали 316L можно использовать в различных системах перекачивания жидкостей и технологического оборудования. Соответствующая конструкция зависит от того, должно ли соединение обеспечивать санитарную очистку, химическую стойкость, частую разборку или постоянную установку.

Производство продуктов питания и напитков

Линии по производству продуктов питания и напитков часто требуют коррозионностойких компонентов, которые могут выдерживать многократную промывку и чистку. Подходящие втулки из стали 316L можно использовать в узлах трубопроводов для жидких ингредиентов, перекачивания напитков и технологического оборудования. Поверхности, контактирующие с продуктом, должны соответствовать применимым гигиеническим требованиям и требованиям к материалам.

Фармацевтическое и биотехнологическое оборудование

Фармацевтические и биотехнологические предприятия могут использовать компоненты из 316L в чистых технологических трубопроводах и сопутствующем оборудовании. В этих случаях отслеживаемость материала, качество поверхности, проверка сварных швов и совместимость с процедурами очистки и стерилизации могут быть столь же важны, как и номинальная марка сплава.

Химическая обработка

Некоторые системы химической передачи обладают коррозионной стойкостью нержавеющей стали 316L. Прежде чем выбирать наконечник, инженеры должны оценить точную химическую концентрацию, рабочую температуру, давление и потенциальное воздействие хлоридов или других агрессивных веществ.

Промышленные жидкости и контрольно-измерительные системы

В зависимости от своей конфигурации, обжимное кольцо может быть частью трубных соединений, контрольно-измерительных приборов, технологических коллекторов или других систем промышленных жидкостей. Правильная совместимость размеров и надежная герметизация необходимы для минимизации утечек и перерывов в обслуживании.

Для получения дополнительной информации о выборе материалов покупатели могут обратиться к признанному техническому ресурсу, например, к ресурсам по контрольно-измерительным приборам и фитингам Parker, и сравнить рекомендации с требованиями своей собственной системы.

Как выбрать правильный наконечник

Выбор подходящего наконечника требует большего, чем просто проверка марки материала. Технически подходящий компонент должен соответствовать системе трубопроводов, условиям эксплуатации и соответствующим требованиям качества.

1. Подтвердите тип подключения.

Определите, требуется ли для данного применения гигиенический зажим, компонент компрессионного фитинга или другая специализированная конструкция. Эти конфигурации служат разным целям и не являются взаимозаменяемыми автоматически.

2. Проверьте размеры и совместимость.

Проверьте внешний диаметр трубки, присоединительные размеры, геометрию сопряжения и соответствующий стандарт размеров. Для соединений типа хомута убедитесь в совместимости наконечника, прокладки, хомута и подключаемой трубки. Для компрессионных систем проверьте полную серию фитингов и инструкции по сборке производителя.

3. Оцените операционную среду

Запишите нормальное и максимальное рабочее давление, диапазон температур, технологическую среду, чистящие химикаты и ожидаемую частоту технического обслуживания. Если система работает с жидкостями с высоким содержанием хлоридов или агрессивными химикатами, запросите проверку совместимости материалов, а не предполагайте, что 316L подходит.

4. Укажите качество поверхности и документацию.

Для гигиенических применений определите требуемую внутреннюю и внешнюю отделку, шероховатость поверхности, где это применимо, и ожидаемое качество сварного шва. Спросите поставщика, имеются ли протоколы испытаний материалов, протоколы проверки размеров или другая документация.

5. Подтвердите требования соответствия

Определите, требует ли проект конкретной спецификации ASTM, EN, ASME, 3-A или другой применимой спецификации. Не каждый наконечник автоматически соответствует всем стандартам. Перед покупкой подтвердите конкретный продукт, материал, отделку и объем документации.

Обжимные кольца из нержавеющей стали 316L и 304

И 304, и 316L являются широко используемыми аустенитными нержавеющими сталями, но их состав сплавов и коррозионные характеристики различаются. В следующей таблице представлено общее сравнение для поддержки предварительного выбора материала.

Это сравнение носит общий характер, а не заменяет инженерную оценку. Ни один из сплавов не застрахован от любой агрессивной среды. При сварке часто сравнивают марки 304L и 316L, поскольку более низкое содержание углерода в них помогает снизить риск сенсибилизации.

Лучшие практики установки и обслуживания

Даже высококачественный наконечник может преждевременно выйти из строя, если соединение установлено неправильно или подвергается неподходящим условиям эксплуатации. Документированная процедура установки и технического обслуживания помогает защитить целостность системы трубопроводов.

1. Проверка перед сборкой:Проверьте наконечник на наличие вмятин, царапин, деформации, загрязнения и видимой коррозии.
2. Очистите сопрягаемые поверхности:Удалите грязь, масло, частицы и остатки, которые могут помешать герметичности или гигиеническим характеристикам.
3. Используйте совместимые компоненты:Подберите наконечник к подходящей прокладке, зажиму, трубке или компонентам компрессионного фитинга.
4. Следуйте процедуре установки:Используйте указанный метод сварки, последовательность сборки и требования к затяжке для типа соединения.
5. Проверка после установки:Осмотрите сварные швы и уплотнения, затем проведите соответствующие испытания на герметичность или давление в соответствии с утвержденной процедурой.
6. Соблюдайте график уборки:Удалите отложения и остатки, используя химикаты и процедуры, совместимые со сплавом и процессом.
7. Исследуйте повторяющиеся сбои:Проверьте, нет ли чрезмерного воздействия хлоридов, неподходящих чистящих средств, щелей, плохого дренажа или неправильной сборки.

Для критически важных технологических систем интервалы технического обслуживания и методы проверки должны основываться на эксплуатационном риске, применимых нормах и рекомендациях производителя оборудования.

Контрольный список закупок для промышленных покупателей

Прежде чем запросить расценки на наконечник из нержавеющей стали, подготовьте краткую спецификацию. Это помогает поставщикам определить правильную конфигурацию и снижает риск получения несовместимых компонентов.

• Материал:Подтвердите марку 316L и требуемый стандарт материала.
• Стиль подключения:Укажите хомут санитарный, компрессионный, сварной или другую необходимую конфигурацию.
• Размеры:Укажите размер трубок, размеры соединений и чертежи, если таковые имеются.
• Поверхностная обработка:Укажите требования к полировке, шероховатости или пассивации, если применимо.
• Условия обслуживания:Документируйте давление, температуру, состав жидкости и чистящие химикаты.
• Документы качества:Спросите о сертификатах материалов, записях проверок и требованиях к отслеживаемости.
• Детали заказа:Подтвердите количество, упаковку, время выполнения и место доставки.
• Стандарты проекта:Определите любые обязательные санитарные, размерные или нормативные требования.

Для запроса конкретного продукта покупатели могут просмотреть страницу продукта с наконечником из нержавеющей стали 316L и запросить подтверждение доступных размеров, конструкции соединения, документации по материалам и других технических деталей, прежде чем окончательно доработать свою спецификацию.

Часто задаваемые вопросы

1. В чем основное преимущество наконечника из нержавеющей стали 316L?

Его главным преимуществом является сочетание коррозионной стойкости, свариваемости и долговечности. Молибден в 316L обычно повышает устойчивость к локальной коррозии по сравнению с нержавеющей сталью 304, а низкое содержание углерода помогает снизить риск сенсибилизации во время сварки.

2. Подходит ли нержавеющая сталь 316L для пищевой и фармацевтической промышленности?

Он широко используется в пищевой, фармацевтической и других гигиенических системах. Однако пригодность зависит от конкретной конструкции продукта, качества поверхности, возможности отслеживания материала, требований к очистке и применимых отраслевых стандартов. Марка материала сама по себе не обеспечивает соответствие нормативным или санитарным нормам.

3. Может ли феррула из 316L противостоять воздействию всех химикатов и растворов хлоридов?

Нет. Несмотря на то, что 316L обладает хорошей устойчивостью ко многим агрессивным средам, при определенных условиях он все же может подвергаться точечной, щелевой коррозии или коррозионному растрескиванию под напряжением. Перед использованием необходимо оценить химическую концентрацию, температуру, продолжительность воздействия и конструкцию компонентов.

4. Какая информация необходима для заказа наконечника из нержавеющей стали?

Укажите требуемую марку материала, тип соединения, размеры, условия эксплуатации, качество поверхности, количество и любые применимые стандарты. Чертежи, спецификации сопряженных компонентов и требования к документации могут помочь поставщику подтвердить совместимость.

5. Соответствует ли каждая втулка 316L санитарным нормам?

Нет. Соответствие санитарным нормам зависит от всей конструкции изделия, качества изготовления, обработки поверхности, документации на материалы и конкретного применяемого стандарта. Если для вашего проекта необходимо соответствие 3-A, ASME BPE или другому стандарту, запросите подтверждение конкретного продукта.

6. Как покупатели могут проверить качество наконечника 316L?

Запросите соответствующие отчеты об испытаниях материалов, результаты проверки размеров, данные об обработке поверхности и документацию по отслеживанию. Для критически важных применений убедитесь, что документы соответствуют поставляемому изделию и требуемым спецификациям.

Заключение: поиск правильного решения для подключения

Феррула из нержавеющей стали 316L может быть надежным выбором для трубопроводов и систем обработки жидкостей, где требуется устойчивость к коррозии, прочные соединения и совместимость с жесткими промышленными условиями. Его характеристики зависят не только от марки сплава, но и от точности размеров, конструкции соединения, качества поверхности, качества монтажа и химического состава рабочей среды.

Для покупателей, оценивающих варианты от JIDONGDA, наиболее эффективным подходом является сначала определение технических требований приложения, а затем проверка спецификаций продукта и сопроводительной документации. Если вам нужна помощь в выборе подходящей конфигурации, подтверждении размеров или обсуждении требований вашего проекта,связаться с намичтобы запросить информацию о продукте и изучить решение для подключения, адаптированное к вашему приложению.
