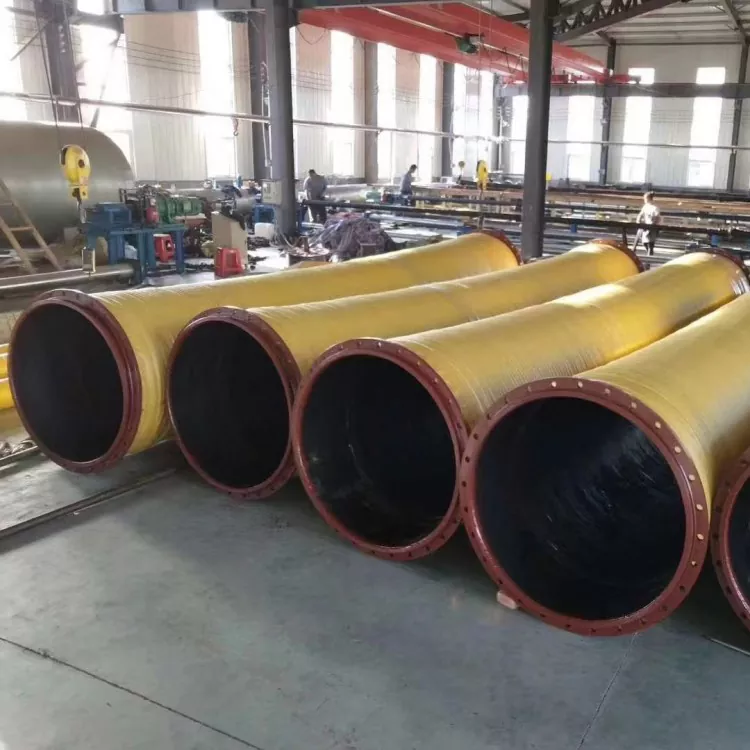

Как резиновый шланг с фланцами большого диаметра для тяжелых условий эксплуатации может повысить надежность в сложных промышленных условиях

ДзидонгдаобеспечиваетРезиновый шланг с фланцами большого диаметра для тяжелых условий эксплуатациидля сложных промышленных задач транспортировки, включая горнодобывающую промышленность, перевалку песка и гравия, транспортировку хвостов и системы тяжелого оборудования. Благодаря усиленной конструкции, вариантам из износостойкой резины и настраиваемым фланцевым соединениям он помогает инженерам создавать системы перекачки жидкостей и шлама, подходящие для сложных условий эксплуатации.

Шланг большого диаметра должен не только перемещать материал из одной точки в другую. При тяжелых условиях эксплуатации абразивные частицы, переменное давление, вибрация и механические нагрузки могут ускорить износ и увеличить требования к техническому обслуживанию. Выбор правильногоРезиновый шланг с фланцами большого диаметра для тяжелых условий эксплуатациитребует вместе оценить транспортируемую среду, внутренний диаметр, структуру армирования, рабочее давление, требования к вакууму, температуру и размеры фланцев. В этом руководстве объясняется, как работают эти шланги, где они используются, как выбрать подходящие характеристики и какие методы обслуживания помогают обеспечить надежную работу. В нем также излагаются технические детали, которые покупатели должны уточнить у производителя перед размещением заказа.

Оглавление

1. Почему тяжелым промышленным системам нужны специальные резиновые шланги?
2. Как устроен прочный резиновый шланг с фланцем?
3. Каковы основные преимущества фланцевого шланга большого диаметра?
4. В каких отраслях используются резиновые шланги с фланцами для тяжелых условий эксплуатации?
5. Как выбрать правильные характеристики шланга?
6. Как сравниваются ключевые факторы выбора?
7. Как установка и обслуживание могут улучшить срок службы?
8. Часто задаваемые вопросы
9. Как найти подходящее решение для шланга?

Почему тяжелым промышленным системам нужны специальные резиновые шланги?

Промышленные конвейерные системы часто работают в условиях, которые быстро обнажают ограничения обычных шлангов. Когда по трубопроводу транспортируется минеральный шлам, песок, гравий или хвосты, твердые частицы неоднократно контактируют с внутренней стенкой. Со временем это истирание может уменьшить толщину стенок, ослабить конструкцию шланга и увеличить риск утечки.

Другие проблемы включают колебания давления, вибрацию оборудования, ограниченное пространство для установки и перемещение между подключенными компонентами. При всасывании отрицательное давление требует еще одного важного фактора: шланг должен иметь соответствующую структуру, чтобы противостоять разрушению в определенных условиях вакуума.

A Резиновый шланг с фланцами большого диаметра для тяжелых условий эксплуатациирешает эти проблемы посредством выбора материалов, армирования и торцевых соединений для конкретного применения. Его большой внутренний диаметр позволяет перекачивать большие объемы материала, а фланцевое расположение обеспечивает четкое соединение с совместимыми трубопроводами и оборудованием.

Однако обозначение повышенной прочности не означает автоматически, что каждый шланг может выдерживать любое давление, температуру или абразивную среду. Правильный инженерный выбор имеет важное значение для безопасной и надежной работы.

Как устроен прочный резиновый шланг с фланцем?

Работоспособность шланга зависит от взаимодействия нескольких конструктивных компонентов. Каждый уровень выполняет разные функции, и окончательная конфигурация должна отражать реальную операционную среду.

1. Внутренний резиновый слой

Внутренняя трубка непосредственно контактирует с транспортируемой средой. Для абразивных материалов, таких как песок, минеральный шлам и хвосты, резиновую смесь следует выбирать в соответствии с размером частиц, концентрацией, характеристиками текучести и ожидаемой интенсивностью износа.

Совместимость материалов также имеет значение. Состав, подходящий для воды, может не подходить для масла, агрессивных химикатов или работы при высоких температурах. Покупателям следует уточнить рекомендуемый материал футеровки у производителя, а не предполагать, что одна резиновая смесь подходит для каждого применения.

2. Армирующий слой

Армирование обеспечивает прочность конструкции, необходимую для выдерживания заданных условий эксплуатации. В зависимости от применения конструкция может включать несколько слоев кордной ткани или других армирующих материалов.

Если используется всасывание или отрицательное давление, может потребоваться спиральная стальная проволока или другая подходящая опорная конструкция. Конструкция армирования должна соответствовать рабочему давлению, вакуумному давлению, длине шланга, условиям изгиба и механическим нагрузкам.

3. Внешняя резиновая крышка.

Наружное покрытие помогает защитить арматуру от воздействия окружающей среды, истирания поверхности и механических повреждений. Его формулировка должна отражать условия установки, включая контакт с окружающим оборудованием, воздействие погодных условий и потенциальный контакт с маслами или другими веществами.

4. Фланцевые соединения

Фланцы создают механическое соединение между шлангом и прилегающим трубопроводом или оборудованием. Их размеры, материалы, расположение болтовых отверстий и уплотняющие поверхности должны соответствовать сопряженному интерфейсу.

В зависимости от требований проекта конфигурации фланцев могут быть указаны в соответствии с GB, DIN, ANSI, JIS, ASME или чертежами заказчика при условии технического подтверждения. Правильное выравнивание и совместимые уплотнительные компоненты необходимы для уменьшения утечек и предотвращения ненужной нагрузки на соединение.

Каковы основные преимущества фланцевого шланга большого диаметра?

При правильном выборе резиновый шланг для тяжелых условий эксплуатации может предложить несколько практических преимуществ для промышленных конвейерных систем.

• Высокообъемная транспортировка:Большой внутренний диаметр обеспечивает перемещение значительных количеств жидкости или подходящих смесей твердой и жидкой фаз.
• Устойчивость к истиранию в зависимости от применения:Соответствующим образом подобранная внутренняя резиновая смесь помогает снизить износ, вызванный абразивными частицами.
• Усиленная конструкция:Подходящая конструкция армирования поддерживает необходимое давление и механические условия эксплуатации.
• Гибкое подключение трубопровода:Резиновая конструкция может выдерживать определенные движения и вибрацию при установке, если шланг правильно спроектирован и установлен.
• Настраиваемые фланцевые интерфейсы:Размеры соединений и расположение фланцев могут быть указаны в соответствии с совместимым оборудованием.
• Настройка на основе проекта:Диаметр, длина, требования к давлению, материалы и детали соединения могут быть рассмотрены в соответствии с потребностями индивидуального проекта.

Эти преимущества зависят от правильного проектирования, качества изготовления и установки. Шланг, который имеет неправильный размер или эксплуатируется в нестандартных условиях, может преждевременно выйти из строя, даже если его общая конструкция предназначена для эксплуатации в тяжелых условиях.

В каких отраслях используются резиновые шланги с фланцами для тяжелых условий эксплуатации?

Сочетание большого диаметра, усиленной конструкции и конфигурируемых соединений делает эту категорию шлангов полезной в нескольких отраслях промышленности.

Горное дело и переработка полезных ископаемых

В горнодобывающих предприятиях могут использоваться шланги большого диаметра для перекачки минеральных шламов, рудных шламов и других абразивных смесей. Выбор футеровки требует внимания к характеристикам частиц, концентрации, скорости потока и степени износа.

Обращение с песком, гравием и хвостами

При добыче песка и гравия часто перемещаются смеси, содержащие твердые частицы, которые могут вызвать значительное внутреннее истирание. Правильно подобранный шланг может обеспечить гибкое соединение совместимого конвейерного оборудования и участков трубопровода.

Порты и проекты дноуглубления

Строительство порта и дноуглубительные работы могут потребовать перекачки больших объемов воды, отложений и подходящих смесей навозной жижи. В зависимости от установки шланг необходимо оценить на предмет условий всасывания, движения, колебаний давления и воздействия окружающей среды.

Сталелитейная и тяжелая промышленность

Сталелитейные заводы и другие предприятия тяжелой промышленности могут использовать резиновые шланги в некоторых системах промышленной воды, шлама и транспортировки материалов. Совместимость среды, температурные пределы и рабочее давление необходимо проверять для каждого вида эксплуатации.

Большие насосы и инженерное оборудование

Большие насосные агрегаты и инженерные системы могут извлечь выгоду из гибких шланговых соединений там, где необходимо учитывать движение оборудования или вибрацию. Шланг должен быть установлен в пределах допустимого радиуса изгиба и не должен использоваться для компенсации неправильно выровненного или неподдерживаемого трубопровода.

Как выбрать правильные характеристики шланга?

Выбор шланга только по диаметру или цене покупки может привести к проблемам совместимости и ненужным затратам на замену. Систематическая оценка помогает покупателям определить подходящую конфигурацию до начала производства.

Шаг 1: Определите передаваемый носитель

Подробно опишите материал. Для суспензии укажите твердый состав, размер частиц, концентрацию и любые необычные характеристики потока. Для жидкостей определите химический состав и температуру. Эти детали помогают определить, подходит ли предлагаемая внутренняя резина.

Шаг 2. Подтвердите рабочее давление и вакуум.

Укажите нормальное и максимальное рабочее давление, колебания давления и работает ли система в режиме всасывания. Для работы в вакууме обеспечьте необходимое отрицательное давление и условия эксплуатации. Рабочее давление и сопротивление вакууму учитываются при проектировании отдельно и должны проверяться независимо.

Шаг 3: Определите диаметр и длину

Подтвердите требуемый внутренний диаметр, общую длину, способ подключения и пространство для установки. При проектировании следует учитывать требования к потоку, интерфейсы оборудования и допустимые условия изгиба.

Шаг 4. Соответствие стандарту фланца

Предоставьте требуемый стандарт фланца или полный технический чертеж. Проверьте внешний диаметр, толщину фланца, количество отверстий под болты, диаметр отверстий под болты, размеры окружности болтов и уплотняемую поверхность. Номинальный диаметр сам по себе недостаточен для гарантии совместимости.

Шаг 5: Определите требования к проверке

Перед заказом согласуйте объем проверки и применимые критерии приемки. В зависимости от проекта это может включать проверку размеров, проверку фланцев, внешний вид, твердость, характеристики резины, испытания под давлением или вакуумные испытания.

Методы испытаний, требования к образцам и пределы приемки должны быть подтверждены в письменной форме. Не думайте, что каждая проверка включена в стандартную комплектацию каждого заказа.

Как сравниваются ключевые факторы выбора?

В следующей таблице обобщены основные технические соображения для различных условий транспортировки. Это рекомендации по выбору, а не гарантированные рейтинги продуктов.

Для получения индивидуальной рекомендации предоставьте эту информацию производителю вместе с чертежами, фотографиями установки или существующими спецификациями шлангов, если таковые имеются.

Как установка и обслуживание могут улучшить срок службы?

Даже хорошо спроектированный шланг требует правильной установки и регулярного осмотра. Техническое обслуживание особенно важно при работе с абразивными средами, циклическим изменением давления и вибрацией тяжелого оборудования.

Рекомендации по установке

• Убедитесь, что размеры фланцев и уплотняющих поверхностей соответствуют подключенному оборудованию.
• Перед затягиванием фланцевых болтов выровняйте прилегающие трубопроводы.
• Используйте совместимые прокладки и следуйте указанной процедуре затяжки болтов.
• Не перекручивайте шланг во время установки и не сгибайте его с большей силой, чем разрешенный производителем минимальный радиус.
• Обеспечьте соответствующую поддержку для тяжелых шлангов и подключенных трубопроводов.
• Держите шланг вдали от острых краев, чрезмерных внешних нагрузок и вредных источников тепла.
• Перед вводом в эксплуатацию убедитесь, что вся сборка соответствует фактическому давлению, температуре и транспортируемой среде.

Контрольный список плановых проверок

• Осмотрите внутреннюю облицовку там, где это позволяют методы доступа или проверки.
• Проверьте внешнюю крышку на наличие трещин, порезов, оголенной арматуры и чрезмерного износа.
• Ищите вздутия, деформации, перегибы или признаки структурных повреждений.
• Осмотрите фланцевые соединения на наличие утечек, ослабленных креплений и повреждений уплотнительных поверхностей.
• Записывайте рабочее давление, температуру и любые изменения в транспортируемом материале.
• Замените поврежденные узлы в соответствии с применимыми процедурами безопасности и рекомендациями производителя.

Частота проверок должна отражать тяжесть эксплуатации, историю обслуживания и последствия отказов. Если среда, давление, условия вакуума или схема установки меняются, повторно оцените характеристики шланга, а не предполагайте, что существующий узел остается пригодным.

Часто задаваемые вопросы

1. Для чего используется резиновый шланг с фланцами большого диаметра для тяжелых условий эксплуатации?

Он предназначен для сложных задач транспортировки, которые могут включать в себя большие объемы потока, абразивные среды или соединения с тяжелым оборудованием. Типичные области применения включают добычу шлама, перевалку песка и гравия, транспортировку хвостов, отдельные портовые операции и промышленные конвейерные системы.

2. Можно ли использовать этот шланг для транспортировки отходов?

Да, можно рассмотреть подходящую конфигурацию для транспортировки хвостов. Производитель должен оценить размер частиц, концентрацию твердых частиц, скорость потока, давление, температуру и ожидаемый износ, прежде чем подтверждать подходящую конструкцию и футеровку шланга.

3. Всегда ли тяжелая конструкция означает более высокое номинальное давление?

Нет. Под тяжелым режимом обычно подразумевается конфигурация, предназначенная для сложных условий эксплуатации, но она не обеспечивает автоматически более высокое номинальное рабочее давление. Номинальное давление зависит от всей конструкции шланга и заданных условий эксплуатации.

4. Могут ли размеры фланца быть изменены по индивидуальному заказу?

Конфигурации фланцев могут быть проверены на соответствие признанным стандартам или чертежам заказчика при условии технического подтверждения. Покупатели должны предоставить полные размеры соединений, включая расположение болтов, толщину фланца и требования к уплотняющим поверхностям.

5. Можно ли использовать шланг для всасывания?

Потенциально, при условии, что выбранная конструкция специально подходит для требуемого отрицательного давления. Перед использованием необходимо подтвердить необходимый уровень вакуума и наличие любого поддерживающего усиления. Шланг, рассчитанный на нагнетание, не должен автоматически считаться пригодным для всасывания.

6. Какую информацию должны предоставить покупатели при запросе предложения?

Укажите требуемый внутренний диаметр, длину шланга, транспортируемую среду, рабочее давление, требования к вакууму, если применимо, диапазон температур, стандарт фланца, условия установки, количество заказа и требования к проверке. Чертежи и фотографии могут помочь прояснить необычные потребности в подключении или установке.

Как найти подходящее решение для шланга?

Выбор правильногоРезиновый шланг с фланцами большого диаметра для тяжелых условий эксплуатациивключает в себя балансировку пропускной способности, стойкости к истиранию, армирования, требований к давлению и вакууму, совместимости фланцев и вопросов технического обслуживания. Тщательно подобранный шланг может помочь снизить износ, которого можно избежать, упростить соединения оборудования и обеспечить более надежные операции промышленной транспортировки.

Дзидонгда предлагает конфигурацию и настройку шлангов, ориентированную на применение, в соответствии с требованиями проекта. Независимо от того, работает ли ваша система с минеральным шламом, песком, гравием, хвостами или другими совместимыми средами, поделитесь своими техническими характеристиками и условиями эксплуатации с командой инженеров.Связаться с намисегодня, чтобы обсудить вашу заявку, запросить индивидуальное предложение и определить подходящую конфигурацию шланга для вашего оборудования и потребностей проекта.
