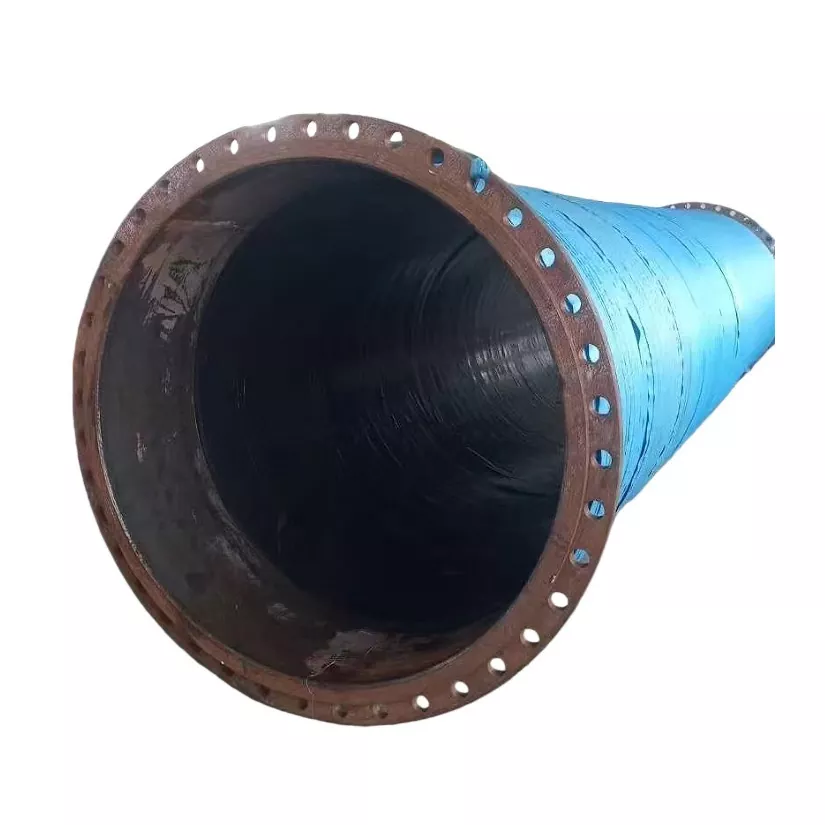

Армированный проволокой резиновый шланг большого диаметра с фланцами JIDONGDA — это прочный гибкий шланг, разработанный для транспортировки воды, шлама, грязи, песка, минеральных материалов и других совместимых сред в крупномасштабных трубопроводных системах.

По сравнению с обычными резиновыми шлангами большого диаметра, этот продукт оснащен спиральной армирующей структурой из стальной проволоки, встроенной в стенку шланга, что повышает стабильность конструкции во время операций всасывания. Когда шланг работает под отрицательным давлением, внешнее атмосферное давление может привести к деформации корпуса шланга внутрь. Встроенный каркас из стальной проволоки помогает сохранить первоначальную форму шланга и обеспечивает стабильный поток материала.

Шланг подходит для соединения насосов, землечерпалочного оборудования, трубопроводных систем и другого промышленного оборудования. Благодаря настраиваемому диаметру, длине, структуре армирования и конфигурации фланцев JIDONGDA предлагает гибкие решения для различных инженерных требований.

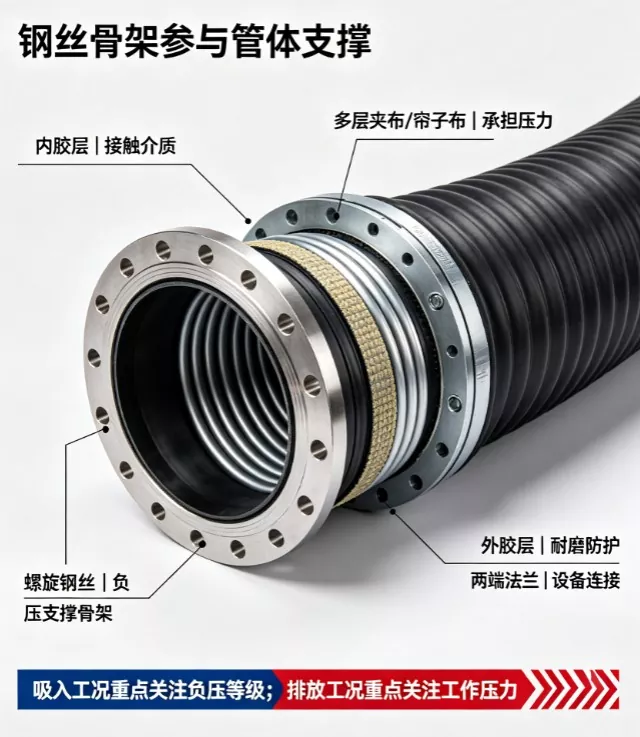

Структура продукта

Армированный проволокой резиновый шланг большого диаметра с фланцами JIDONGDA имеет многослойную композитную структуру, предназначенную для сложных условий всасывания и нагнетания.

Внутренний резиновый слой

Внутренний слой непосредственно контактирует с транспортируемой средой. Различные резиновые смеси могут быть выбраны в зависимости от характеристик суспензии, песка, минеральных частиц, воды и других материалов для повышения износостойкости и надежности эксплуатации.

Армирующие слои

Несколько слоев высокопрочной ткани или армирующих материалов обеспечивают устойчивость к давлению и структурную прочность, позволяя шлангу выдерживать внутреннее давление во время операций слива.

Армирующий слой спиральной стальной проволоки

Спиральная стальная проволока, встроенная в стенку шланга, образует непрерывную опорную конструкцию по окружности шланга. Он повышает устойчивость к вакуумной деформации и помогает сохранить поперечное сечение шланга во время всасывания.

Внешний резиновый слой

Наружный чехол защищает шланг от внешнего износа, ударов, погодных условий и механических повреждений при транспортировке и монтаже.

Фланцевые концы

Оба конца могут быть оснащены фланцевыми соединениями в соответствии с требованиями трубопровода, что позволяет подключать насосы, землечерпалочное оборудование и стационарные трубопроводные системы.

Рабочая функция армирования спиральной стальной проволокой

Во время работы всасывания или вакуума шланги большого диаметра подвергаются воздействию внешнего атмосферного давления. Без достаточной структурной поддержки корпус шланга может подвергнуться внутренней деформации, что приведет к снижению эффективности потока или даже разрушению шланга.

Спиральная стальная проволока в армированном проволокой резиновом шланге большого диаметра с фланцами JIDONGDA действует как опорная конструкция внутри стенки шланга. Он обеспечивает усиление по окружности, улучшает сохранение формы и помогает шлангу сохранять стабильную работу в условиях отрицательного давления.

Фактическое сопротивление вакууму зависит от множества факторов, включая характеристики стальной проволоки, расстояние между проволоками, диаметр шланга, армирующие слои, длину шланга, условия изгиба и рабочую среду. JIDONGDA может оптимизировать конструкцию шланга в соответствии с конкретными требованиями проекта.

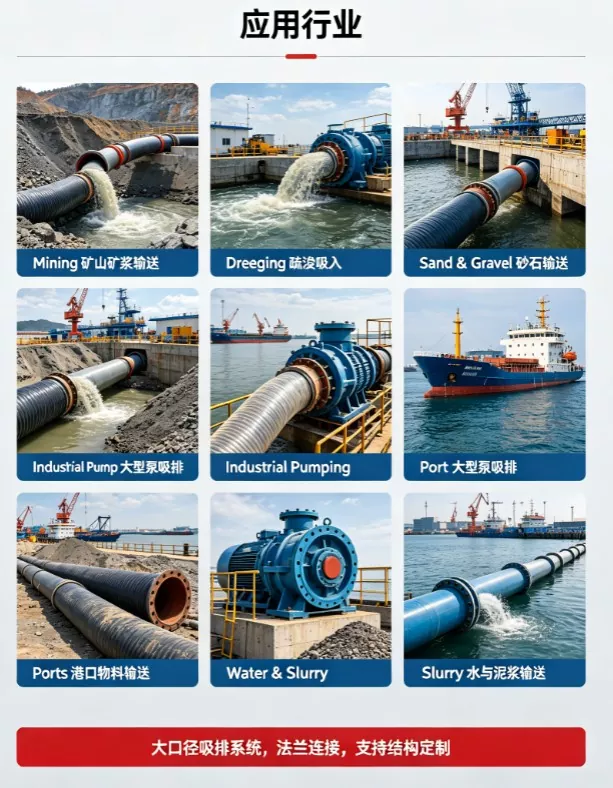

Применение продукта

Горнодобывающая промышленность

Используется для транспортировки шлама, перекачки хвостов и систем переработки полезных ископаемых, где абразивные материалы требуют надежной работы шлангов.

Дноуглубительные работы

Применяется в всасывающих трубопроводах земснарядов, системах перекачки шлама и морских инженерных проектах для транспортировки песка, ила и отложений.

Перевозка песка и гравия

Подходит для добычи песка, транспортировки заполнителей и систем транспортировки твердых материалов больших объемов.

Промышленные насосные системы

Используется для всасывающих и нагнетательных соединений насоса, где шланг должен выдерживать как давление, так и вакуум.

Порты и морская техника

Применяется при транспортировке материалов в портах, соединениях морских трубопроводов и других крупномасштабных проектах по транспортировке жидкостей и твердых веществ.

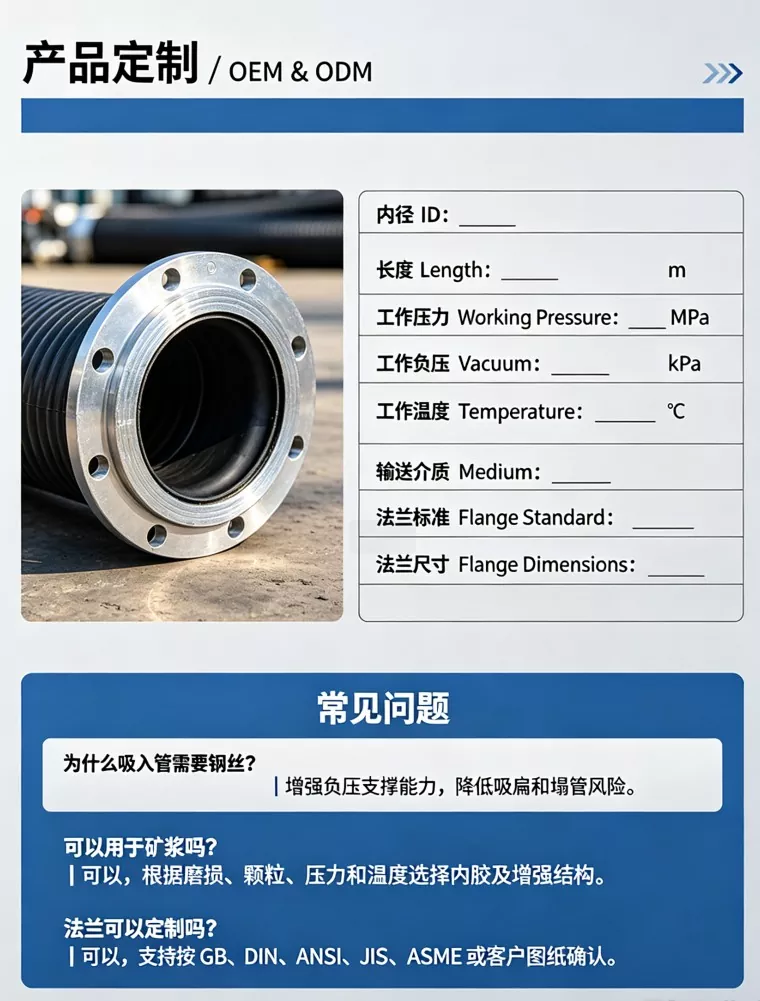

Подбор продуктов и аксессуары

Армированный проволокой резиновый шланг большого диаметра с фланцами JIDONGDA может поставляться с индивидуальными решениями для подключения в соответствии с различными системами трубопроводов.

Конфигурация фланца

Фланцы могут быть изготовлены в соответствии с международными стандартами, такими как GB, DIN, ANSI, JIS, ASME, или по чертежам заказчика. Присоединительные размеры могут быть согласованы с насосами, трубопроводами и интерфейсами оборудования.

Трубопроводная интеграция

Длину шланга, требования к изгибу, положение фланца и структуру усиления можно рассматривать вместе, чтобы обеспечить совместимость с условиями установки.

Выбор материала

Внутреннюю резиновую смесь можно выбрать в зависимости от транспортируемой среды, включая воду, суспензию, грязь, песок, гравий и другие промышленные материалы.

Преимущества продукта

01｜Спиральная опора из стальной проволоки для стабильности отрицательного давления

В армированном проволокой резиновом шланге большого диаметра с фланцами JIDONGDA используется армированная спиральная стальная проволока конструкция, обеспечивающая непрерывную поддержку по окружности. Это помогает снизить риск сплющивания и разрушения шлангов во время операций вакуумного отсасывания, улучшая стабильность всасывающих трубопроводов большого диаметра.

02｜Подходит как для давления, так и для вакуума.

Конструкция шланга разработана с учетом требований как к положительному давлению, так и к отрицательному давлению всасывания. Армирующие слои выдерживают внутреннее давление, а спиральная стальная проволока повышает устойчивость к внешнему давлению во время работы в вакууме.

03｜Большой диаметр для транспортировки больших объемов

Конструкция с большим диаметром диаметра обеспечивает эффективную перекачку сред большого объема, что делает ее подходящей для дноуглубительных, горнодобывающих и промышленных систем, требующих непрерывного потока материала.

04｜Надежное фланцевое соединение

Благодаря настраиваемым стандартам и размерам фланцев армированный проволокой резиновый шланг большого диаметра с фланцами JIDONGDA можно интегрировать с насосами, земснарядами и трубопроводными системами для удобной установки и надежного соединения.

05｜Индивидуальный выбор материалов для различных носителей

В зависимости от различных рабочих сред и условий истирания можно выбрать подходящие внутренние резиновые материалы для повышения износостойкости и продления срока службы.

06｜Инженерная настройка

JIDONGDA поддерживает индивидуальные решения, охватывающие диаметр шланга, структуру стальной проволоки, армирующие слои, длину, конструкцию фланцев и выбор материалов для удовлетворения различных требований проекта.
