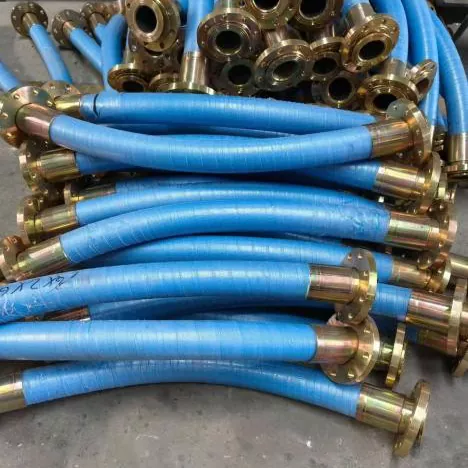

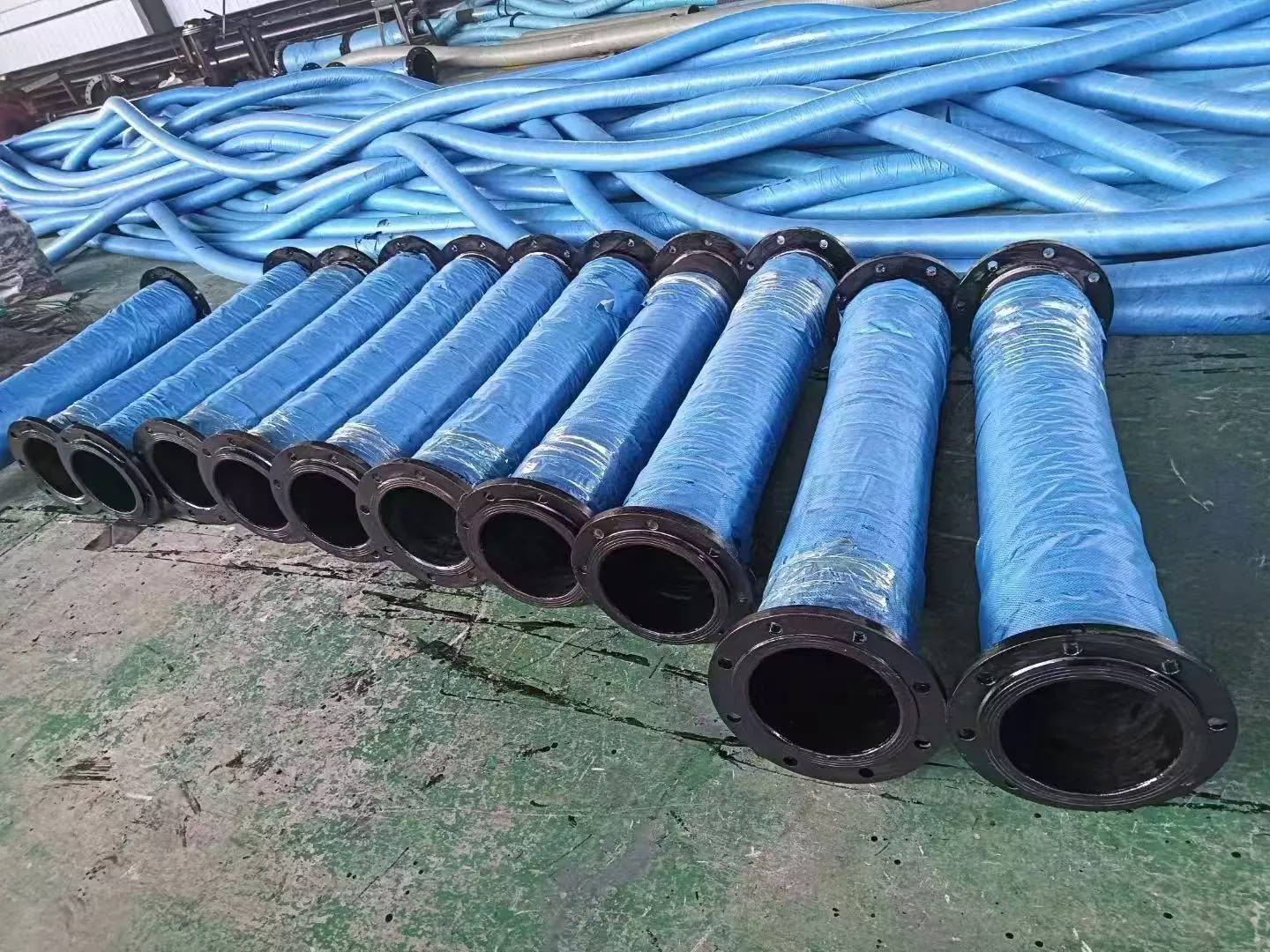

Резиновый шланг с фланцами на всасывание и нагнетание большого диаметра

Резиновые шланги с всасывающими и напорными фланцами большого диаметра — это тип промышленных шлангов, используемых для гибкой транспортировки крупнопоточных сред. В основном он решает вопросы соединения, перемещения и адаптации условий всасывания/нагнетания между стационарными трубопроводами и насосами, оборудованием или передвижными трубопроводными системами.

Согласно существующей информации о продукте, эта серия в основном используется для транспортировки воды, морской воды, шлама, минеральной суспензии, песка, гравия, хвостов и некоторых промышленных жидкостей.

JIDONGDA Hose может конфигурировать продукцию в соответствии со спецификациями клиентов, техническими параметрами, чертежами или фактическими условиями эксплуатации.

Во время покупки рекомендуется подтвердить внутренний диаметр, длину, рабочее давление, вакуумное давление, среду, температуру и стандарт фланца, чтобы гарантировать, что конструкция шланга соответствует фактической трубопроводной системе.

По сравнению с обычными шлангами, которые в основном используются для подачи под положительным давлением, в конструкцию этого продукта добавлена ​​опция опоры из спиральной стальной проволоки, которая может обеспечить поддержку при всасывании и вакууме.

Многослойный армирующий слой ткани/кордовой ткани используется, чтобы выдерживать рабочее давление, а внутренняя и внешняя резина выбираются в соответствии со средой, температурой и рабочей средой.

Принцип работы и структурная комбинация

Резиновый шланг с всасывающим и нагнетательным фланцами большого диаметра обеспечивает транспортировку среды за счет сочетания:

Внутренний резиновый слой + армирующий слой + каркас из спиральной стальной проволоки (в зависимости от конфигурации модели) + внешний резиновый слой + концевые фланцы

В процессе разгрузки внутреннее давление в основном поддерживается армирующим слоем.

Во время работы всасывания или вакуума спиральный каркас из стальной проволоки обеспечивает поддержку по окружности, помогая снизить риск сплющивания и разрушения шланга.

Концевые фланцы используются для болтовых соединений с насосами, арматурой, трубопроводами и другим оборудованием.

Спецификации фланцев могут быть подтверждены в соответствии со стандартами трубопровода на месте или чертежами заказчика, что снижает проблемы при установке, вызванные несовпадением размеров соединений.

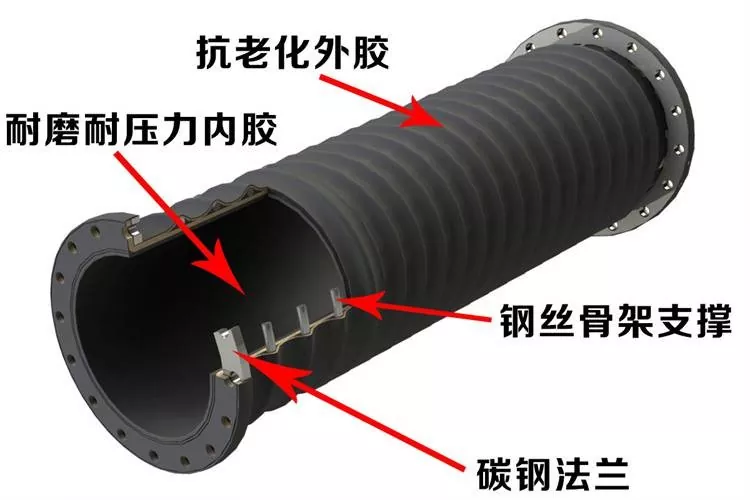

Иллюстрация структуры продукта

Структура: износостойкая внутренняя резина, армирующий слой, каркас из спиральной стальной проволоки, внешняя резина и фланец из углеродистой стали.

Описание основной структуры

• Внутренний резиновый слой:
Непосредственно контактирует с транспортирующей средой. Подходящие резиновые материалы можно выбрать в зависимости от таких сред, как вода, суспензия, минеральная суспензия, песок и гравий, а также в зависимости от реальных условий эксплуатации.

• Усиленный тканевый слой:
Использует многослойную кордную ткань/армирующую структуру ткани, чтобы выдерживать основную нагрузку давления.

• Каркас из спиральной стальной проволоки:
Используется для структурных решений, требующих всасывания или вакуумной транспортировки, обеспечивая поддержку корпуса шланга.

• Внешний резиновый слой:
Обеспечивает внешнюю защиту и может выбираться в зависимости от стойкости к старению, стойкости к истиранию и условий эксплуатации на открытом воздухе.

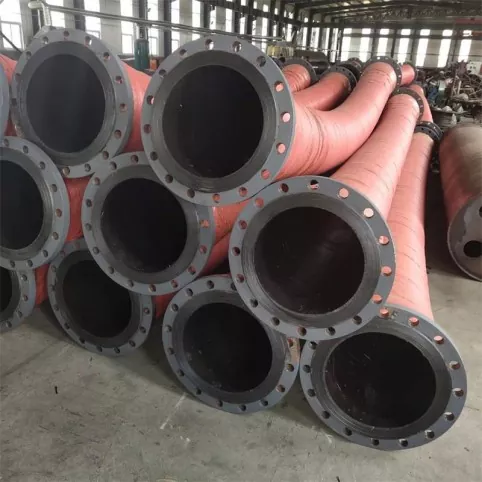

• Концевой фланец:
Могут быть оснащены фланцами из углеродистой или нержавеющей стали и подобраны в соответствии со стандартами, размерами или чертежами заказчика.

Ключевые преимущества

Транспортировка большого диаметра:
Доступны различные спецификации большого диаметра, подходящие для транспортировки сред с большим потоком. Фактический диапазон диаметров должен быть подтвержден техническими требованиями.

Адаптивность всасывания и нагнетания:
В зависимости от конструктивной конфигурации его можно использовать для всасывания, разгрузки или комбинированной всасывающей и разгрузочной транспортировки.

Удобное фланцевое соединение:
Фланцы могут быть сконфигурированы в соответствии с общепринятыми стандартами, такими как GB, DIN, ANSI, JIS, ASME и чертежами заказчика.

Дополнительные износостойкие решения:
Для абразивных сред, таких как суспензия, минеральная суспензия, песок и гравий, подходящие внутренние резиновые и армирующие конструкции могут быть выбраны в зависимости от условий износа.

Гибкое подключение:
Резиновые шланги обеспечивают определенную адаптируемость к изгибу и смещению, подходят для условий вибрации оборудования, смещения трубопровода и отклонений при установке.

Подгонянный согласно условиям работы:
OEM и нестандартные настройки доступны в зависимости от диаметра, длины, давления, вакуумного давления, температуры, резинового материала, характеристик фланца и цвета.

Технические характеристики

Следующие параметры составлены на основе существующей информации о продукте. Поскольку различные диаметры, конструкции, длины и условия эксплуатации могут повлиять на окончательные характеристики, подтвержденные технические параметры/чертежи имеют преимущественную силу при официальной закупке.

Примечание для подтверждения спецификации:
Исходная информация о продукте содержит два различных описания диапазона диаметров: «DN100–DN1000» и «DN100–DN2000», тогда как в текущей таблице параметров указан диаметр до DN500. Чтобы избежать противоречивой информации на веб-сайте, перед публикацией рекомендуется подтвердить окончательный ассортимент поставок большого диаметра в соответствии с фактическими возможностями производства и поставок.

Сценарии применения

Горное дело

Используется для транспортировки минеральной суспензии, хвостов и частиц, содержащих суспензию.

Для высокоабразивных сред внутренний резиновый материал и армирующая структура должны выбираться в зависимости от размера частиц, концентрации, скорости потока и давления.

Дноуглубительные работы

Подходит для дноуглубительных судов, шламовых насосов, трубопроводов для отвода бурового раствора и некоторых систем подводной транспортировки.

Может использоваться для всасывания и слива шлама, шлама, песка и других материалов.

Порты и терминалы

Используется в системах транспортировки жидкостей или материалов, требующих большого диаметра и гибких соединений.

Характеристики фланцев могут быть настроены в соответствии с требованиями к подключению на месте.

Песок и Гравий

Подходит для транспортировки песка, гравия, водно-песчаных смесей, строительного раствора и других материалов, содержащих частицы.

Износостойкие конструкции могут быть выбраны в соответствии с реальными условиями истирания.

Сталелитейная промышленность

Может использоваться для транспортировки технической воды, шлама, минеральной суспензии и некоторых промышленных сред.

Также подходит для гибких трубопроводных соединений между крупногабаритным оборудованием.

Строительство и Инжиниринг

В зависимости от уровня давления, среды и конструктивной конфигурации его можно применять в строительном оборудовании и инженерных проектах для транспортировки жидкостей или материалов.

Передача промышленных материалов

Подходит для промышленных конвейерных систем, таких как энергетическое, водоочистное и инженерное оборудование.

Доступны индивидуальные решения в зависимости от среды и реальных условий эксплуатации.

Руководство по выбору и подтверждение покупки

При покупке всасывающего и нагнетательного резинового шланга с фланцами большого диаметра не рекомендуется указывать только внутренний диаметр.

Для всасывающих и нагнетательных шлангов давление вакуума, степень абразивного износа, температура и требования к фланцевым соединениям будут влиять на окончательную конфигурацию конструкции и эксплуатационные характеристики.

• Сначала подтвердите транспортирующую среду:
Вода, морская вода, шлам, минеральный раствор, отходы, песок, гравий или другие промышленные среды.

• Подтвердите условия работы:
Скорость потока, рабочее давление, рабочее вакуумное давление, температура среды, концентрация среды и размер частиц.

• Подтвердите требования к установке:
Внутренний диаметр, длина, требования к изгибу/смещению, стандарт фланца, размеры фланца и тип уплотняющей поверхности.

• Для применений с высокой абразивностью, таких как минеральные шламы, хвосты и песок/гравий:
Следует подтвердить наличие износостойкого внутреннего резинового раствора.

• Для всасывания или вакуумной транспортировки:
Необходимо указать уровень вакуумного давления и подтвердить необходимость использования спирального каркаса из стальной проволоки.

• Для нестандартных проектов:
Для технического подтверждения рекомендуется предоставить чертежи, образцы старых шлангов или фактические присоединительные размеры.

Меры предосторожности при эксплуатации

· Рабочее давление, вакуумное давление и температура не должны превышать допустимый диапазон подтвержденной модели шланга. Конкретные ограничения регулируются документами технического подтверждения продукта.

· При транспортировке абразивных сред, таких как песок и минеральная суспензия, следует выбирать подходящую внутреннюю резиновую структуру в соответствии с фактическими условиями износа, а корпус шланга следует регулярно проверять.

· Перед установкой фланца проверьте стандарт фланца, расстояние между болтовыми отверстиями, размеры уплотняющей поверхности и болтовые соединения, чтобы избежать принудительного выравнивания во время установки.

· Для всасывания необходимо подтвердить требования к вакууму и конфигурацию армирования спиральной стальной проволокой. Если происходит ненормальное сплющивание, разрушение или деформация шланга, прекратите его использование и проверьте условия эксплуатации.

· Во время установки и транспортировки избегайте ненужных ударов, сдавливания или перетаскивания концов фланцев, чтобы уменьшить повреждение соединительных деталей и корпуса шланга.

· Для специальных химических сред, высокотемпературных сред или нестандартных условий эксплуатации перед покупкой предоставьте такую ​​информацию, как состав и температура среды. Технический персонал должен подтвердить совместимость материалов.

Управление техническим обслуживанием и сроком службы

Фактический срок службы резиновых шлангов большого диаметра зависит от транспортирующей среды, давления, вакуумного давления, температуры, изгиба, условий установки и частоты использования.

Таким образом, техническое обслуживание должно быть сосредоточено на:

Регулярные проверки + записи о рабочем состоянии + своевременное устранение ненормальных условий

· Регулярно проверяйте, нет ли на внешнем резиновом слое трещин, ненормального износа, вздутий или других видимых повреждений.

· Проверьте, нет ли в зоне фланцевого соединения ослабления, утечек или ненормальной деформации.

· Проверяйте состояние шланга во время операций всасывания и нагнетания, обращая внимание на ненормальное сплющивание, смятие или деформацию.

· Для абразивных сред, таких как минеральная суспензия и песок/гравий, запишите условия износа в соответствии с фактическим использованием в качестве ориентира для будущей оптимизации выбора.

· Когда шланг не используется, избегайте длительного сжатия острыми предметами. Во время транспортировки и хранения сведите к минимуму ненужные изгибы и удары.

· При возникновении аномального давления, очевидной утечки, структурного повреждения или неправильного соединения прекратите использование шланга и проведите технический осмотр.

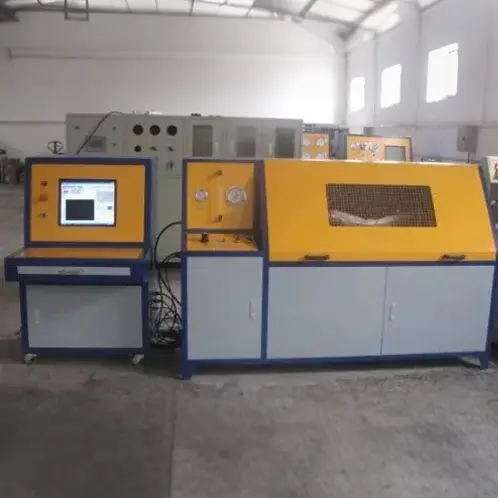

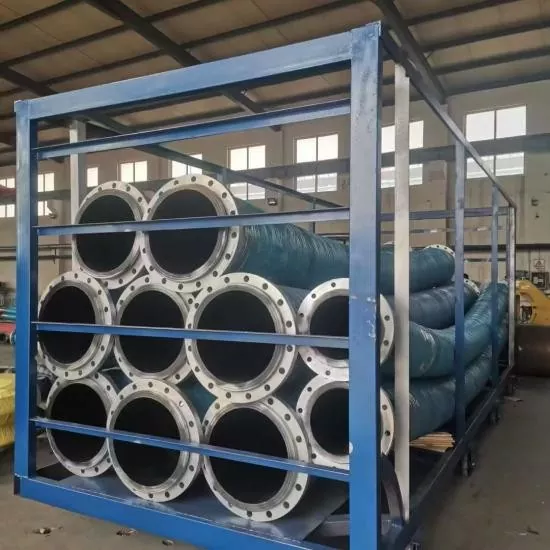

Контроль качества и доставка

Согласно существующей информации о продукции, готовая продукция может быть проверена в соответствии со спецификациями продукции и требованиями заказчика, в том числе:

· Появление

· Внутренний диаметр

· Внешний диаметр

· Длина

· Размеры фланцев

· Давление

· Вакуум/отрицательное давление

· Твердость

· Резиновые характеристики

Если у клиентов есть особые требования к испытаниям, объекты проверки и стандарты приемки должны быть подтверждены перед заказом.

Для продуктов, изготовленных по индивидуальному заказу, спецификации, требования к фланцам, уровень давления, вакуумное давление, транспортирующая среда и требования к доставке могут быть подтверждены на этапе технического подтверждения.

Часто задаваемые вопросы

1. Какие характеристики доступны для всасывающего и нагнетательного резинового шланга большого диаметра?

В текущей информации о параметрах перечислены распространенные внутренние диаметры, включая DN100, DN150, DN200, DN250, DN300, DN400 и DN500 мм. Большие размеры могут быть технически подтверждены в соответствии с требованиями проекта.

2. Можно ли установить на шланг фланцы?

Да. В изделии используются фланцевые соединения, и оно может быть оснащено в соответствии со стандартами GB, DIN, ANSI, JIS, ASME или чертежами заказчика.

3. Можно ли использовать его для транспортировки минеральных шламов и хвостов?

Да. В зависимости от концентрации суспензии, размера частиц, скорости потока, давления и температуры можно выбрать подходящие износостойкие конструкции. Окончательное решение должно быть подтверждено в соответствии с фактическими условиями эксплуатации.

4. Можно ли использовать его для дноуглубительных работ?

Да. Шланг можно выбрать в соответствии с требованиями к среде, давлению, вакууму и методу установки дноуглубительной системы.

5. Можно ли изготовить его по чертежам?

Да. Клиенты могут предоставить чертежи, образцы или подробные технические параметры для подтверждения конструкции корпуса и фланца шланга.

6. Какой минимальный заказ?

Минимальный заказ зависит от типа продукта, спецификации, длины и требований к настройке.

Стандартные продукты могут поддерживать закупки небольшими партиями. Конкретное количество должно быть подтверждено во время котировки.

7. Могут ли быть предоставлены образцы?

Некоторые стандартные продукты могут предоставлять образцы или поддержку образцов. Стоимость образца и стоимость транспортировки должны быть подтверждены в соответствии с конкретным продуктом и ситуацией с заказом.

8. Каков срок доставки?

Стандартные продукты обычно требуют 7–20 рабочих дней.

Для продукции по индивидуальному заказу, шлангов большого диаметра и специальных спецификаций время доставки должно быть подтверждено в соответствии с конструкцией, количеством и производственными требованиями.

Перед заказом будет предоставлен четкий график доставки.

9. Как гарантируется качество оптовых заказов?

Проверки качества могут проводиться в соответствии со спецификациями продукции и требованиями заказчика, включая внешний вид, размеры, испытания фланцев, давление и вакуум.

Специальные элементы проверки должны быть подтверждены перед покупкой.
