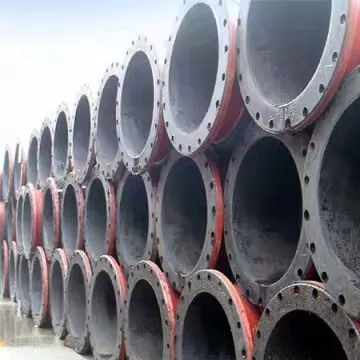

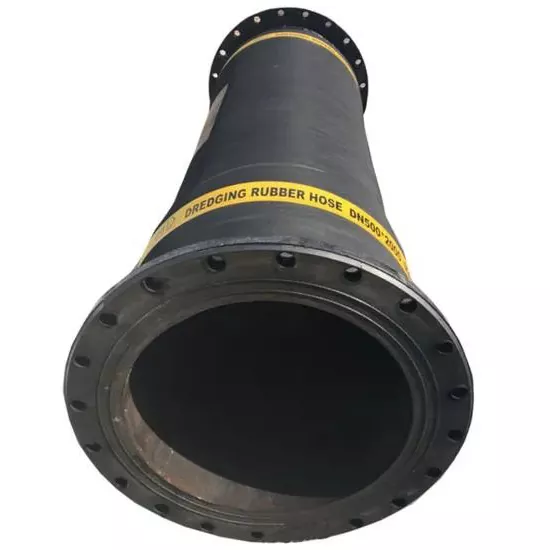

Резиновый шланг с фланцами большого диаметра для тяжелых условий эксплуатации

Резиновый шланг с фланцами большого диаметра JIDONGDA для тяжелых условий эксплуатации предназначен для более сложных инженерных условий по сравнению с обычными конвейерными шлангами.

Такие среды, как минеральная суспензия, песок, гравий и отходы, могут вызвать постоянный износ внутренней стенки шланга. Между тем, работа крупного оборудования может также сопровождаться вибрацией, колебаниями давления и механическими нагрузками.

Поэтому при выборе этого продукта не следует ориентироваться на один параметр, а следует учитывать общее соответствие:

· Износостойкость внутренней резины

· Армирующий слой

· Внешняя резиновая защита

· Фланцевое соединение

· Реальные условия эксплуатации

Сложная логика выбора

Шланги для тяжелых условий эксплуатации — это не просто увеличение толщины стенок.

Необходимо подтвердить средний уровень износа, рабочее давление, вакуумное давление, длину, состояние изгиба, условия установки и условия напряжения фланца.

При использовании высокоабразивных суспензий размер частиц и концентрация среды должны быть приоритетными.

Структура и износостойкий дизайн

Внутренний резиновый слой отвечает за среднюю контактную и износостойкость.

Несколько слоев кордной ткани/тканевого армирования образуют основную армирующую структуру.

В зависимости от условий всасывания можно добавить спиральную стальную проволоку.

Внешний резиновый слой обеспечивает защиту окружающей среды.

Фланец служит конструкцией торцевого соединения.

Среды, содержащие частицы, такие как песок, минеральный раствор и хвосты, будут постоянно промывать и изнашивать внутреннюю стенку.

Материал и структура внутренней резины следует выбирать в соответствии с фактическими условиями износа.

В существующей информации не указана унифицированная износостойкая резиновая смесь, поэтому окончательный заказ необходимо уточнять с учетом конкретных условий эксплуатации.

Технические параметры и контроль качества

Диаметр, длина, рабочее давление, рабочее вакуумное давление и температура должны быть подтверждены в соответствии с конструкцией.

Согласно требованиям заказа, проверки могут проводиться:

· Появление

· Размеры

· Фланец

· Давление

· Вакуум/отрицательное давление

· Твердость

· Производительность резины

Специальные стандарты тестирования должны быть согласованы заранее.

Области применения

Горное дело:
Минеральные шламы, хвосты и рудные шламы.

Песок и гравий:
Песок, гравий и водно-песчаные смеси.

Порты:
Портовые материалы и транспортировка жидкостей.

Сталь:
Транспортировка промышленной воды и шлама в сталелитейной промышленности.

Тяжелое оборудование:
Крупнонасосные агрегаты, оборудование и инженерные трубопроводы.

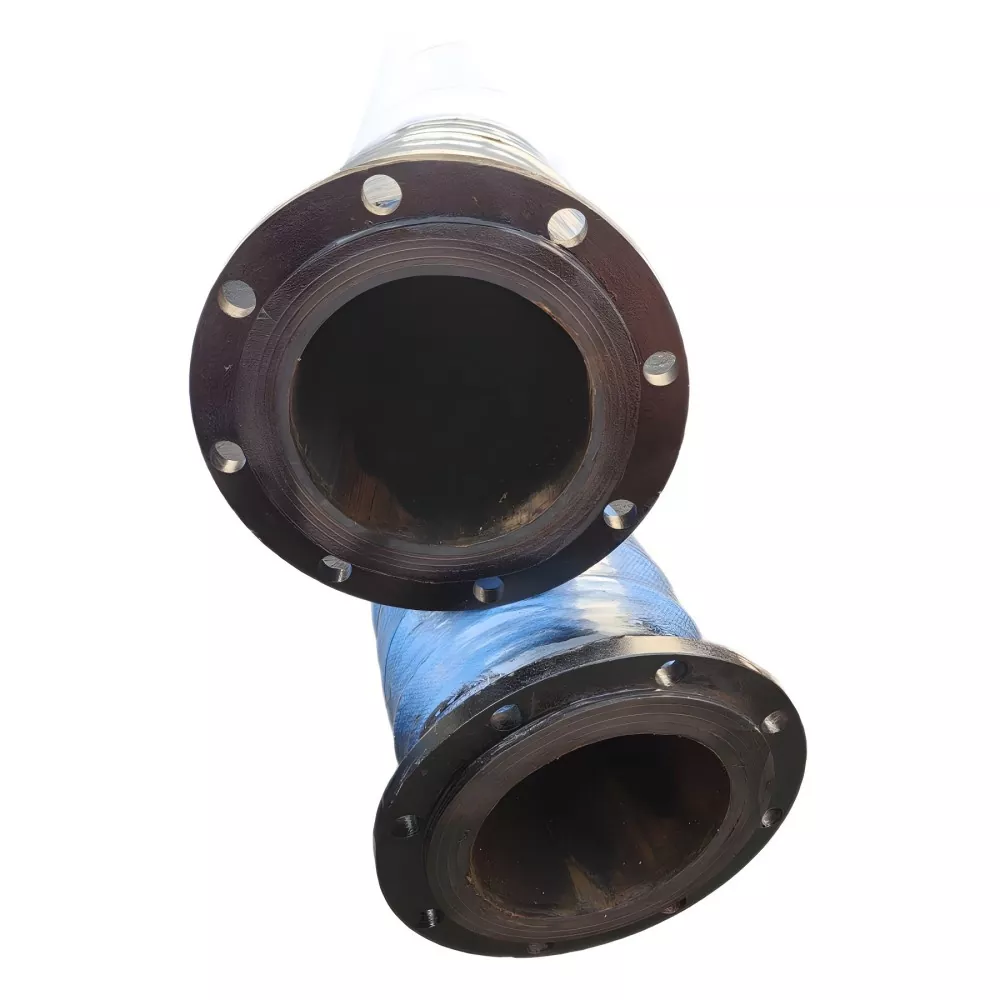

Конфигурация фланца

Фланцы могут быть подтверждены в соответствии с:

· ГБ

· ДИН

· ANSI

· JIS

· АСМЕ

· Чертежи клиентов

При покупке необходимо проверить следующие детали фланца:

· Наружный диаметр фланца

· Количество отверстий для болтов

· Диаметр отверстия для болта

· Расстояние между отверстиями для болтов

· Толщина

· Уплотняющая поверхность

· Размеры подключения

Ключевые преимущества

01 | Прочная конструкция
В зависимости от давления, длины и условий эксплуатации могут быть сконфигурированы многослойные армирующие конструкции.

02 | Износостойкое решение
Для абразивных сред, таких как песок, минеральная суспензия и хвосты, можно выбрать подходящие решения из износостойкой внутренней резины.

03 | Емкость большого диаметра
Подходит для больших конвейерных систем и транспортировки сред с высокой скоростью потока.

04 | Фланцевое соединение
Различные стандарты и материалы фланцев могут быть настроены в соответствии с интерфейсами оборудования.

05 | Дополнительная конструкция всасывания и нагнетания
В зависимости от условий вакуума можно сконфигурировать спиральную стальную проволоку и другие опорные конструкции.

06 | Настройка проекта
Поддерживает настройку характеристик, давления, длины, фланца и материалов в соответствии с требованиями проекта.

Фокус на техническое обслуживание

В тяжелых условиях эксплуатации необходимо вести записи о регулярных проверках.

Следует обратить внимание на:

· Износ внутренней и внешней резины

· Выпуклость

· Трещины

· Ослабление фланца

· Утечка

Если фактическое давление, вакуумное давление или транспортирующая среда изменяются, пригодность продукта должна быть повторно оценена.

Часто задаваемые вопросы

Для каких ситуаций рекомендуются сверхпрочные шланги?

Когда транспортирующая среда имеет сильную истираемость, нагрузка на оборудование высока или проект требует более высокой структурной надежности, можно рассмотреть возможность использования конфигурации для тяжелых условий эксплуатации.

Можно ли использовать его для перевозки хвостов?

Да. Износостойкую структуру можно подтвердить по размеру частиц, концентрации, давлению и скорости потока хвостов.

Всегда ли шланги для тяжелых условий эксплуатации рассчитаны на более высокое давление, чем обычные шланги?

Тяжелая нагрузка не обязательно означает более высокое номинальное давление. Конечное рабочее давление должно определяться в соответствии с конкретной конструкцией и техническими параметрами.

Можно ли поддерживать чертежи клиентов?

Да. Конструкция фланца и изделия может быть подтверждена согласно чертежам заказчика.

Можно ли использовать его для оптовых заказов?

Да. Спецификации, количество, требования к проверке и срок поставки могут быть определены вместе на этапе технического подтверждения проекта.
