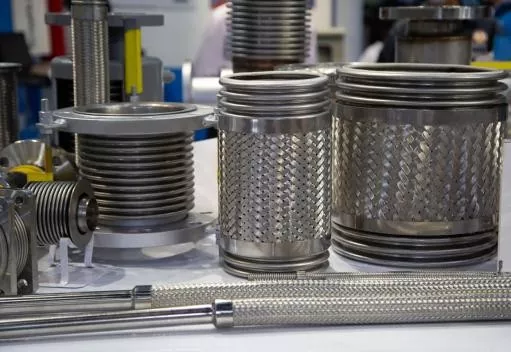

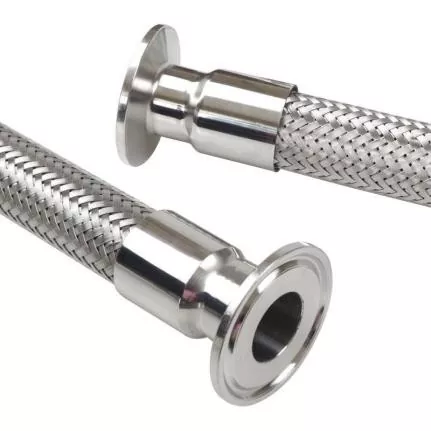

Металлический шланг с оплеткой из стальной проволоки

Металлический шланг JIDONGDA с оплеткой из стальной проволоки специально разработан для требовательных систем транспортировки жидкостей и газов, которым требуется устойчивость к вибрации, способность выдерживать перекосы и долговечность в условиях экстремальных температур и давлений. В отличие от стандартных резиновых шлангов или жестких труб, этот продукт сочетает в себе гибкость гофрированной металлической трубки с устойчивостью к давлению, обеспечиваемой проволочной оплеткой. Это позволяет решить распространенные промышленные проблемы, такие как трудности с установкой, выход из строя жестких трубопроводов из-за вибрации и короткий срок службы традиционных шлангов.

Продукция полностью соответствует международным стандартам, включая GB/T 14525, ISO 10380 и EJMA. Благодаря отточенным производственным процессам и комплексной системе контроля качества наша продукция соответствует мировым промышленным стандартам и подходит для эксплуатации в самых сложных условиях.

Дизайн продукта и преимущества материалов

1. Внутренний гофрированный слой

Изготовленный из гофрированной трубки (материал: нержавеющая сталь марок 304, 316 или 316L), этот слой обеспечивает превосходную коррозионную стойкость и стабильность рабочих характеристик как при высоких, так и при низких температурах, обеспечивая при этом беспрепятственный поток среды без риска засорения. Его гибкая гофрированная структура выдерживает смещения в различных плоскостях (осевых, поперечных и угловых), адаптируясь к деформациям трубопровода без ущерба для эффективности транспортировки.

2. Армирующий слой проволочной оплетки

Состоит из защитного слоя из одинарной или двойной оплетки из нержавеющей стали, что значительно повышает устойчивость шланга к давлению и структурную целостность. Плотная оплетка ограничивает расширение внутреннего шланга под высоким давлением, защищает от внешнего механического воздействия и гасит вибрации трубопровода, тем самым предотвращая повреждение шланга и утечку среды при длительной эксплуатации.

Ключевые характеристики и преимущества продукта

1. Исключительная термостойкость: диапазон рабочих температур от -196°C до +600°C; способны надежно транспортировать специализированные среды (например, криогенный СПГ, высокотемпературный пар, горячее масло) в экстремальных условиях эксплуатации.

2. Безопасность и долговечность при высоком давлении: диапазон рабочего давления от 6 до 250 бар с коэффициентом безопасности при разрыве 3:1; устойчив к резким скачкам давления, исключая риск разрыва трубопровода.

3. Эффективное гашение вибрации и защита оборудования: поглощает непрерывную вибрацию насосов, компрессоров и другого оборудования; снижает нагрузку на трубопроводную систему; защищает вспомогательное оборудование и продлевает общий срок службы системы.

4. Автоматическая компенсация теплового расширения и сжатия: автоматически компенсирует смещения, вызванные колебаниями температуры, снимает напряжение в трубопроводе и предотвращает растрескивание или утечку в соединениях.

5. Устойчивость к коррозии и старению: Изготовлен из нержавеющей стали с травлением и пассивацией; устойчивы к кислотам, щелочам и солям, что делает продукцию пригодной для использования в агрессивных средах химической и фармацевтической промышленности.

6. Гибкость установки и индивидуальный заказ: поддерживает различные методы промышленного соединения (фланцевое, резьбовое, сварное, быстроразъемное); позволяет настраивать длину шланга, количество слоев оплетки и конструкцию сборки в соответствии с конкретными требованиями проекта.

Строгая система контроля качества

1. Имитированное тестирование условий эксплуатации

Комплексные испытания (включая воздействие внутреннего давления, моделирование непрерывной вибрации, осевое смещение, многократное изгибание и моделирование теплового расширения/сжатия) воспроизводят реальные долгосрочные промышленные условия эксплуатации.

2. Ключевые параметры управления

Профессиональные инженеры контролируют стабильность гофрированного участка, целостность оплетки, качество сварных швов, герметичность и надежность крепления фитингов на каждом этапе производства, гарантируя, что бракованная продукция не попадет к потребителю.

3. Специализированное динамическое тестирование производительности.

Импульсное испытание: моделирует колебания давления и комбинированные механические напряжения для проверки структурной стабильности, усталостной прочности и долговечности.

Испытание фитингов на прочность: испытания сварных швов и соединительных узлов на растяжение и нагрузку для обеспечения надежного крепления, герметичности и высокого уровня структурной безопасности.

Ключевые области применения

1. Энергетический сектор: энергетическое оборудование, паротранспортные системы, оборудование для СПГ и проекты энергетической инфраструктуры.

2. Химическая промышленность: химические производства, транспортировка агрессивных сред (кислоты, щелочи) и трубопроводные системы химических предприятий.

3. Системы HVAC: оборудование для отопления, вентиляции и кондиционирования воздуха; промышленные котлы; и систем вентиляции и отопления зданий.

4. Прецизионное производство: пищевая промышленность, фармацевтическое производство и транспортировка жидкостей в точном оборудовании.

5. Механическое оборудование: соединения насосов и компрессоров, гидравлические системы и трубопроводы промышленного оборудования.

Примеры промышленного применения

Пример 1. Модернизация трубопровода системы охлаждения на заводе по производству полупроводников.

Крупное предприятие по производству полупроводниковых пластин столкнулось с проблемами преждевременного износа и растрескивания стандартных охлаждающих шлангов из ПВХ, вызванных высокими температурами и вибрацией оборудования. После замены их металлическими шлангами с проволочной оплеткой из нержавеющей стали JIDONGDA DN85 304 система смогла выдерживать сдвиги теплового расширения/сжатия ±30 мм; Шланги эффективно поглощают вибрацию оборудования и полностью решают проблемы, связанные с утечкой воды и разрушением материала. Оборудование проработало непрерывно в течение 27 месяцев без утечек и структурных повреждений, что значительно повысило стабильность производственного процесса.

Пример 2: Проект транспортировки высокотемпературного пара на химическом заводе.

Химический завод на юго-востоке Китая эксплуатировал паропроводы при температуре 280°C, которые подвергались частым циклам теплового расширения и сжатия. Традиционные жесткие трубы были склонны к растрескиванию под напряжением, тогда как стандартные шланги не обладали достаточной устойчивостью к высоким температурам и давлению. В проекте использовались изготовленные на заказ двухслойные металлические шланги с проволочной оплеткой JIDONGDA. Благодаря высокой термостойкости и способности компенсировать смещение шланги проработали без утечек в течение года, что существенно снизило частоту технического обслуживания и снизило эксплуатационные расходы.

Технические характеристики

Часто задаваемые вопросы

В1: Какие марки нержавеющей стали используются для металлических шлангов JIDONGDA и как мне выбрать правильный?

О: Мы предлагаем три стандартных материала: 304, 316 и 316L. Марка 304 предлагает оптимальный баланс стоимости и производительности, что делает ее подходящей для общепромышленного применения (вода, газ); марка 316 обеспечивает превосходную коррозионную стойкость в кислых и щелочных средах, что делает ее идеальной для химической промышленности и морского применения; Марка 316L — это сверхнизкоуглеродистый материал, предназначенный для использования в высокоагрессивных средах и при экстремально высоких температурах. По запросу возможно изготовление с использованием других материалов.

Вопрос 2: Можно ли использовать металлические шланги с оплеткой из стальной проволоки JIDONGDA для транспортировки высокотемпературного пара в течение длительного времени?

О: Да, могут. Этот продукт оптимизирован для работы при высоких температурах и подходит для транспортировки пара и высокотемпературных сред в диапазоне температур от -196°C до +600°C. Двухслойная оплетка из стальной проволоки обеспечивает устойчивость при высоком давлении, а точная сварка предотвращает утечку пара; продукт широко используется в промышленных котлах и паровых системах электростанций, обеспечивая надежную и долговечную работу.

В3: Предлагает ли JIDONGDA изготовление металлических шлангов на заказ?

О: Да, мы предлагаем полный спектр услуг по индивидуальному проектированию и производству. Длина шланга, количество слоев оплетки, типы концевых фитингов и конструкция изделия могут быть адаптированы к конкретной компоновке трубопроводов, а также к требованиям к давлению, температуре и среде. Используя собственные производственные мощности и команду квалифицированных инженеров, мы предоставляем комплексные решения, отвечающие всем монтажным и эксплуатационным требованиям для широкого спектра сложных промышленных проектов.
