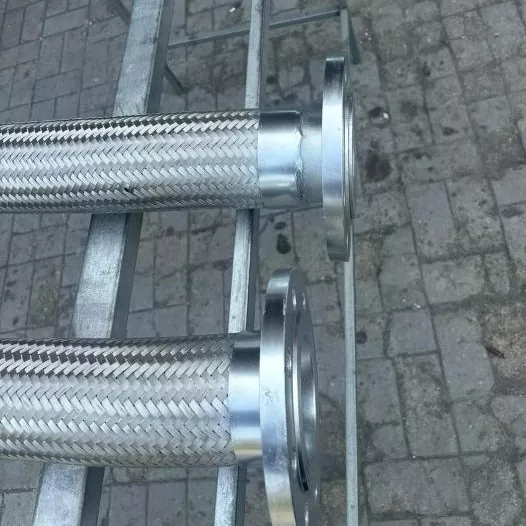

Гофрированный гибкий металлический шланг

Серия гофрированных гибких металлических шлангов JIDONGDA построена на основе тонкостенного сильфона из нержавеющей стали. Его уникальная гофрированная структура обеспечивает гибкость как в осевом, так и в поперечном направлениях, сохраняя при этом присущие металлу преимущества: устойчивость к высоким температурам, давлению и коррозии. Помимо простой передачи рабочей среды, ключевая ценность продукта заключается в его способности компенсировать тепловое расширение, изолировать механические вибрации и исправлять несоосность установки. Он служит важным компонентом безопасности, обеспечивая гибкие соединения в жестких промышленных трубопроводных системах и предназначенный для непрерывной работы в тяжелых условиях.

Особенности дизайна продукта

JIDONGDA использует технологию бесшовного формования, которая обеспечивает структурную стабильность и превосходную герметичность. Основная сборка состоит из четырех слоев с возможностью индивидуального армирования:

1. Гофрированный элемент

Изготовленный из цельного листа нержавеющей стали (марки 304 или 316L), это исключает риски, связанные со сварными швами, и значительно повышает гибкость и совместимость шланга с различными средами.

2. Армирующий слой (металлическая оплетка)

Внешняя оболочка из проволочной сетки (нержавеющая сталь), которая эффективно ограничивает удлинение, распределяет нагрузки давления и повышает общую устойчивость к давлению.

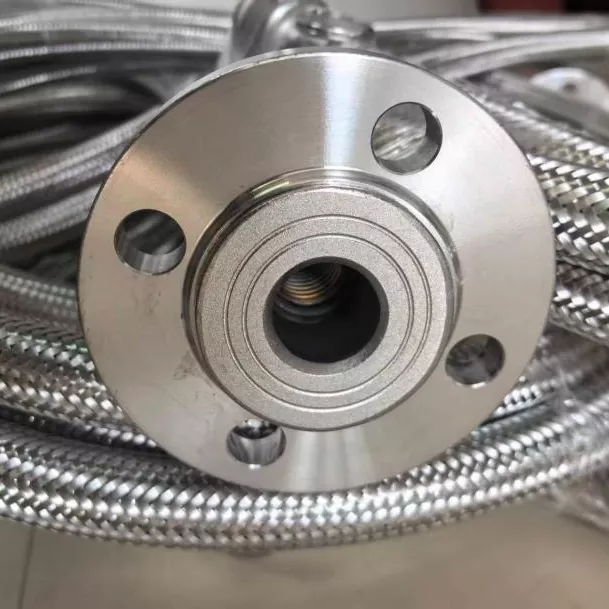

3. Система торцевого соединения

Поддерживает различные типы соединений — фланцевые, резьбовые, компрессионные фитинги и сварные соединения, что позволяет интегрировать их в широкий спектр трубопроводных систем.

4. Дополнительный защитный слой

Для сложных условий эксплуатации (например, морская среда, работа с агрессивными веществами или работа при высоких температурах) доступны специальные варианты защитного усиления.

Ключевые области применения

Гофрированный гибкий металлический шланг адаптируется к различным сценариям использования промышленных трубопроводов, обеспечивая высокую универсальность и практичность:

1. Системы компенсации вибрации промышленных трубопроводов: поглощают тепловое расширение и сжатие, одновременно гася вибрацию оборудования во время работы;

2. Нефтехимическая промышленность: подходит для транспортировки агрессивных сред и обеспечения гибких соединений в технологических трубопроводах;

3. Системы выработки электроэнергии: используются для снижения и компенсации вибрации в котлах, теплообменниках и трубопроводах циркуляции охлаждения;

4. Морская техника: изолирует вибрацию в судовых трубопроводах и противостоит коррозии от солевого тумана в морской среде;

5. Высокотемпературное металлургическое оборудование: подходит для высокотемпературных печей и трубопроводных соединений, подвергающихся чередованию высоких и низких температур;

6. Строительство систем отопления, вентиляции и кондиционирования воздуха. Обеспечивает гибкие соединения в системах отопления, вентиляции и кондиционирования, снижая вибрацию и шум трубопроводов.

Примеры практического применения

Пример 1: Проект высокотемпературного технологического трубопровода на прибрежном нефтеперерабатывающем заводе.

Прибрежный нефтеперерабатывающий завод столкнулся с проблемами, связанными с частыми тепловыми смещениями и утечками фланцевых соединений в высокотемпературных нефте- и газопроводах, вызванными длительными колебаниями температуры. В проекте используется гофрированный гибкий металлический шланг JIDONGDA из нержавеющей стали 316L, который эффективно компенсирует термическую деформацию и противостоит сульфидной коррозии. Система проработала непрерывно в течение пяти лет без утечек, что значительно снизило частоту остановов на техническое обслуживание и повысило стабильность производственной линии.

Пример 2: Проект модернизации трубопроводов для большого контейнеровоза

Главный трубопровод охлаждения двигателя на океанском судне пострадал от растрескивания стенок и сокращения срока службы из-за постоянной вибрации. Для решения этой проблемы были установлены изготовленные на заказ гофрированные шланги JIDONGDA с двухслойной оплеткой и антикоррозийным покрытием морского класса. Это решение эффективно устранило резонанс трубопроводов и обеспечило коррозионную стойкость к брызгам морской соли, продлевая срок службы трубопроводов с трех до более десяти лет.

Ключевые особенности продукта

1. Очень гибкая гофрированная конструкция с превосходной способностью к осевой и боковой деформации, подходящая для сложных условий установки;

2. Исключительная термическая стойкость, способная выдерживать экстремальные циклические термические нагрузки;

3. Высокая коррозионная стойкость, совместима с транспортировкой большинства промышленных сред;

4. Эффективное гашение вибрации и компенсация смещения, снижающее напряжение в системе трубопроводов;

5. Стабильная и прочная конструкция, рассчитанная на длительную непрерывную эксплуатацию в промышленных условиях;

6. Надежная герметизация соединений, существенно снижающая риск протечек трубопровода.

Пользовательские параметры конфигурации

Адаптация к конкретным условиям эксплуатации: конструкция из нержавеющей стали 316L, двухслойная усиленная оплетка, антистатическая конструкция, теплоизоляционная оболочка, различные типы соединений, антикоррозийное покрытие морского класса, версии для сверхвысоких температур (свыше 600°C) и конструкции с вакуумной армировкой.

Ключевые преимущества продукта

1. Цельнометаллическое гибкое соединение, обеспечивающее значительно более высокую надежность, чем традиционные резиновые шланги, и исключающее проблемы, связанные со старением или выходом из строя;

2. Встроенные возможности компенсации смещения и гашения вибрации, адаптируемые к сложным условиям трубопровода;

3. Выдерживает экстремальные температуры и давления; подходит для широкого спектра применений;

4. Соответствует основным промышленным стандартам и универсально применим в различных отраслях промышленности;

5. Конструкция с высоким коэффициентом безопасности, обеспечивающая стабильную работу и контролируемый риск;

6. Широко используется во всем мире в различных сценариях и имеет успешный опыт промышленного применения.

Часто задаваемые вопросы

В1: Как мне выбрать между гибкими гофрированными металлическими шлангами 304 и 316L? В чем разница?

Марка 316L содержит молибден, обеспечивающий повышенную стойкость к хлорид-ионам, кислотам, щелочам и сульфидам; он специально разработан для высококоррозионных сред, таких как морские/прибрежные районы или химические перерабатывающие заводы. JIDONGDA может предоставить точные рекомендации по выбору материалов с учетом конкретной рабочей среды, температуры и условий эксплуатации.

В2: Может ли продукт выдерживать одновременно высокие температуры и высокое давление?

О: Да, он предназначен для работы в условиях одновременной высокой температуры и высокого давления; однако учтите, что допустимое рабочее давление материала снижается с повышением температуры. Поэтому рабочие параметры должны быть скорректированы (снижены) в соответствии со стандартами при использовании в высокотемпературных средах. Для условий сверхвысокой температуры (выше 600°C) и высокого давления мы рекомендуем использовать специализированную сверхвысокотемпературную версию JIDONGDA, чтобы обеспечить долгосрочную эксплуатационную безопасность.

В3: Каков срок службы изделия и какие элементы требуют регулярной проверки?

О: Срок службы зависит от условий эксплуатации; При использовании в стандартных системах отопления срок службы изделия составляет 10–15 лет; однако для трубопроводов, подключенных к оборудованию, генерирующему высокочастотную вибрацию, рекомендуется замена каждые 3–5 лет и ежегодные проверки. При плановых проверках особое внимание следует уделять таким проблемам, как износ оплетки, деформация корпуса шланга, коррозия в местах соединений, утечка жидкости; при обнаружении каких-либо повреждений требуется немедленная замена.
