Что такое фитинг с наконечником и как он работает в системах соединения труб?

Строительный экскаватор внезапно теряет гидравлическое давление. Оператор выходит и замечает лужу масла, капающую из шарнира под машиной. Приезжает бригада технического обслуживания, диагностирует проблему как неплотное соединение и подтягивает его. Но утечка возвращается в течение часа. Проблема не в герметичности; это внутренний фитинг с наконечником, который потерял свою хватку. Этот сценарий реализуется в мастерских и на рабочих площадках каждый день, часто потому, что люди, работающие с оборудованием, не до конца понимают, какой компонент они затягивают.Фитинг с наконечникомявляется одним из наиболее распространенных, но наиболее неправильно понимаемых элементов гидроэнергетических систем. Он небольшой, недорогой, и его легко не заметить, однако правильно функционирующий фитинг с обжимным кольцом — это разница между надежной гидравлической системой и хронической утечкой.

Фитинг с обжимным кольцом — это механическое компрессионное устройство, которое создает герметичное уплотнение между трубкой и корпусом фитинга. Он работает по простому, но элегантному принципу: когда гайка затягивается, она заставляет коническое кольцо (феррулу) прижиматься радиально к стенке трубки. Это сжатие создает два важных эффекта: уплотнение металл-металл, предотвращающее утечку жидкости, и механическое сцепление, предотвращающее вытягивание трубки под давлением. Фитинг с обжимным кольцом не требует использования клеев, герметиков или прокладок; он использует эластичность и пластичность металла для создания постоянного и надежного соединения. Эта статья познакомит вас с глубоким погружением в мир фитингов с наконечниками, изучением их анатомии, физики работы, различных типов и технических характеристик, определяющих качество продукта. Мы также рассмотрим практические методы установки и распространенные сценарии устранения неполадок. К концу вы поймете, почему этот небольшой компонент заслуживает гораздо большего внимания, чем ему обычно уделяется.

Оглавление

• 1. Что такое фитинг с наконечником?
• 2. Как фитинг с наконечником обеспечивает герметичное уплотнение?
• 3. Какие существуют типы фитингов с наконечниками и где они используются?
• 4. Какие технические характеристики определяют высококачественный обжимной фитинг?
• 5. Как правильно установить фитинг с наконечником и устранить неполадки?
• Часто задаваемые вопросы (FAQ)
• О производителе
• Заключение

Что такое фитинг с наконечником?

A Фитинг с наконечникомпредставляет собой прецизионный компонент, используемый для соединения трубки с корпусом фитинга в гидравлических и пневматических системах. Это небольшая кольцеобразная металлическая деталь, которая при сжатии создает уплотнение и обеспечивает механическую фиксацию. Слово «феррула» происходит от латинского «ferrum», что означает «железо», что отражает его металлическую природу. В своей простейшей форме фитинг с обжимным кольцом представляет собой втулку, надеваемую на конец трубки. Когда гайка фитинга затягивается, обжимное кольцо прижимается к конической поверхности корпуса фитинга, что приводит к его деформации и захвату трубки. Эта деформация является постоянной; После того, как фитинг с обжимным кольцом будет правильно сжат, его нельзя будет повторно использовать в новом месте, и он останется на месте даже при сильной вибрации.

Чтобы понять, что такое фитинг с наконечником, представьте, что ваша рука сжимает деревянную палку. Пальцы обхватывают палку, оказывая давление со всех сторон. Чем сильнее вы сжимаете, тем крепче захват. Фитинг с обжимным кольцом действует по тому же принципу, но с существенным отличием: фитинг с обжимным кольцом не просто обеспечивает захват; это также создает печать. Манжета имеет коническую форму, и когда она вдавливается в соответствующую конусность внутри корпуса фитинга, она подвергается контролируемой пластической деформации. Наружная поверхность наконечника плотно прилегает к корпусу фитинга, а внутренняя поверхность врезается в стенку трубки. Это двойное действие — уплотнение и захват — делает фитинги с наконечниками такими эффективными. Трубка не склеена и не сварена; он механически блокируется и герметизируется за счет деформации наконечника.

Анатомия фитинга с наконечником состоит из трех основных компонентов:

• Подходящий корпус:Основной корпус, содержащий коническое седло и обеспечивающий внешнее соединение (резьбовое или приварное). Обычно его изготавливают из нержавеющей стали, латуни или углеродистой стали.
• Ферруле:Компрессионное кольцо, которое деформируется, уплотняя и захватывая трубку. Это сердце фитинга. Его геометрия, материал и обработка поверхности имеют решающее значение для эффективности фитинга.
• Орех:Хомут с внешней резьбой, который применяет осевое усилие для сжатия наконечника в корпусе фитинга. Конструкция гайки влияет на необходимый крутящий момент и простоту установки.

Фитинг с обжимным кольцом уникален среди методов соединения труб, поскольку не требует какой-либо специальной подготовки конца трубы — развальцовки, пайки или сварки. Трубку просто разрезают под прямым углом, снимают заусенцы и вставляют. Эта простота является основной причиной того, почему фитинги с наконечниками так широко используются в различных областях применения, от автомобильных тормозных магистралей до морских нефтяных платформ.

Как фитинг с наконечником обеспечивает герметичное уплотнение?

Чтобы понять, какФитинг с наконечникомработает, надо представить, что происходит внутри фитинга при затяжке. Это небольшая драма сил, деформаций и уплотнений, происходящих на пространстве в несколько миллиметров. Этот процесс можно разбить на четыре отдельных физических этапа, каждый из которых способствует окончательному уплотнению и захвату.

Этап 1: внедрение и первоначальный контакт.Трубку обрезают под прямым углом и зачищают заусенцы, затем вставляют в корпус фитинга до тех пор, пока она не упрется в выступ или не будет удерживаться на заданной глубине вставки. Фитинг с обжимным кольцом надевается на трубку, а затем гайка. Затем гайка насаживается на резьбу корпуса фитинга. В этот момент контакт между втулкой и уплотняющими поверхностями отсутствует. Феррула просто сидит на трубке и готова к активации.

Этап 2: Взаимодействие с наконечником.При затягивании гайка соприкасается с задней поверхностью наконечника. Манжета начинает перемещаться в осевом направлении в корпус фитинга, входя в конус седла. Угол конуса имеет решающее значение: обычно он составляет от 24 до 60 градусов, в зависимости от конструкции фитинга. Передняя кромка наконечника контактирует с конусом корпуса фитинга, и сила гайки начинает толкать наконечник вперед.

Этап 3: Деформация наконечника.В этот момент втулка начинает деформироваться. Геометрия наконечника спроектирована так, что он прочнее сзади и слабее спереди. По мере того как гайка продолжает затягиваться, передняя часть втулки, которая тоньше и имеет меньшее поперечное сечение, начинает сжиматься внутрь. Это сжатие внутрь является «укусом», который фитинг с обжимным кольцом врезается в трубку. Внутренний диаметр наконечника уменьшается, а его передняя кромка врезается в стенку трубки, создавая механический замок. Одновременно внешняя поверхность втулки прижимается к конусу корпуса фитинга, создавая первичную уплотнительную поверхность.

Этап 4: Окончательная эластичная фиксация.На заключительном этапе втулка полностью сжимается. Он претерпел как упругую, так и пластическую деформацию. Упругий компонент имеет решающее значение: наконечник, как сжатая пружина, оказывает постоянное внешнее воздействие на корпус фитинга и постоянное внутреннее усилие на трубку. Эта постоянная сила, известная как «уплотняющая сила», поддерживает целостность соединения с течением времени, даже при термоциклировании и колебаниях давления. Теперь трубка зафиксирована на месте и запечатана.

Что произойдет, если вибрация ослабит гайку? Если гайка слегка отступит, упругое восстановление наконечника (его пружинное поведение) удержит уплотнительные поверхности в контакте. Вот почему правильно установленный фитинг с обжимным кольцом может оставаться герметичным даже после многих лет эксплуатации. Однако если гайка затянута слишком сильно, наконечник может выйти за предел упругости, что приведет к чрезмерной пластической деформации. Это состояние, известное как «достижение нижнего предела», может разрушить наконечник и создать путь утечки. Именно по этой причине многие неисправности фитингов с наконечниками вызваны неправильным моментом затяжки.

Какие существуют типы фитингов с наконечниками и где они используются?

The Фитинг с наконечникомне является единым, монолитным продуктом. Он поставляется в нескольких различных конфигурациях, каждая из которых оптимизирована для конкретных применений, диапазонов давления и условий окружающей среды. Понимание различий необходимо для выбора подходящего фитинга с наконечником для конкретной работы. Тремя наиболее распространенными типами являются одинарная втулка, двойная втулка и втулка W-типа.

Фитинги с одинарным наконечником.Как следует из названия, в одиночном наконечнике используется только один наконечник, выполняющий функции уплотнения и захвата. Эта втулка обычно имеет острую переднюю кромку, которая врезается в трубку, а ее внешняя поверхность плотно прилегает к корпусу фитинга. Фитинги с одинарным обжимным кольцом просты, состоят из меньшего количества деталей и зачастую дешевле, чем конструкции с двойным обжимным кольцом. Они обычно используются в приложениях с низким и средним давлением, таких как пневматические системы, контрольно-измерительные приборы и общая промышленная сантехника. Однако за простоту приходится платить: одинарный наконечник должен выполнять две функции одновременно, что делает его менее устойчивым к ошибкам при установке и более чувствительным к качеству поверхности трубы.

Фитинги с двойным наконечником.Фитинг с двойным обжимным кольцом представляет собой более сложную конструкцию, в которой функции уплотнения и захвата разделены на два независимых компонента. Передняя втулка предназначена для уплотнения корпуса фитинга, а задняя втулка предназначена для захвата трубки. Такое разделение труда позволяет оптимизировать каждую втулку для выполнения ее конкретной функции. Передняя втулка может быть изготовлена ​​из более мягкого материала для лучшего уплотнения, а задняя втулка может быть более твердой для лучшего захвата. Фитинги с двойным обжимным кольцом широко используются в гидравлических системах высокого давления, например, в строительном оборудовании, машинах для литья под давлением и морских нефтяных вышках. Они обеспечивают превосходную виброустойчивость и менее чувствительны к изменениям крутящего момента при установке.

Фитинги с обжимным кольцом W-типа.Феррула W-типа представляет собой специальную конструкцию, обычно изготовленную из высококачественного сплава нержавеющей стали, с характерным W-образным профилем в поперечном сечении. Эта уникальная форма позволяет наконечнику поглощать тепловое расширение и сжатие без потери предварительной нагрузки. Фитинги с обжимным кольцом W-типа в основном используются в высокотемпературных приложениях, таких как трассировка пара, теплообменники и трубопроводы печей. Они также встречаются в криогенных системах, где распространены экстремальные колебания температуры. Конструкция W-типа обеспечивает более равномерное распределение напряжения, снижая риск коррозионного растрескивания под напряжением в сложных условиях.

В таблице ниже представлен сравнительный обзор трех основных типов фитингов с наконечниками.

Какие технические характеристики определяют высококачественный обжимной фитинг?

ПроизводительностьФитинг с наконечникомопределяется сочетанием выбора материала, геометрической точности и обработки поверхности. Плохо изготовленная втулка преждевременно выйдет из строя, тогда как высококачественная втулка может прослужить десятилетиями надежной службы. Понимание технических характеристик, определяющих высококачественный обжимной фитинг, необходимо инженерам, специалистам по закупкам и группам технического обслуживания, которые должны выбрать правильный компонент для своего применения.

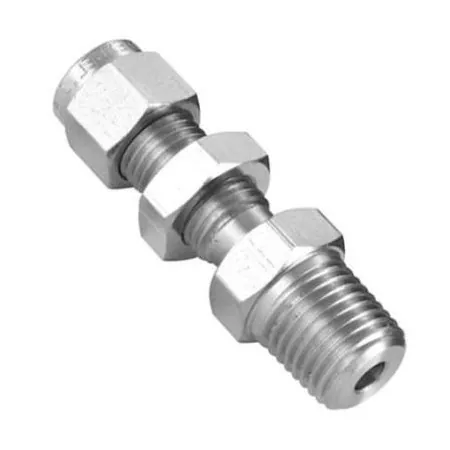

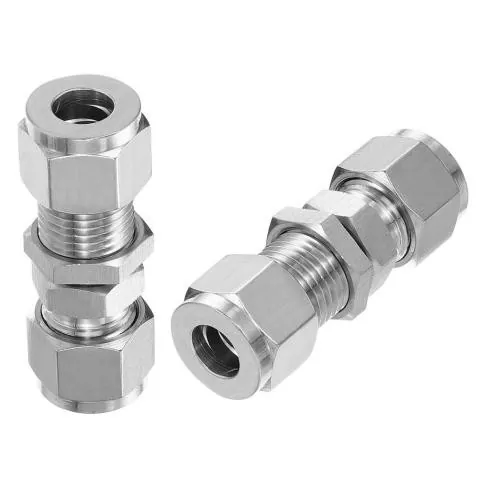

На нашем заводе мы производим фитинги с наконечниками, соответствующие самым высоким отраслевым стандартам. Наши фитинги с обжимными втулками доступны из различных материалов, включая нержавеющую сталь 316L, латунь и углеродистую сталь, с различной обработкой поверхности: от пассивации до химического никелирования. В таблице ниже представлена ​​подробная разбивка основных технических характеристик нашей линейки фитингов с обжимными наконечниками.

Одним из наиболее важных параметров является твердость поверхности наконечника. Наконечник должен быть тверже трубки, за которую он держится, но не настолько твердым, чтобы он стал хрупким. Наш фитинг с обжимным кольцом подвергается термической обработке для достижения твердости поверхности 58-62 HRC, что обеспечивает оптимальный баланс между прикусом и прочностью. Шероховатость уплотняющих поверхностей также имеет решающее значение. Слишком шероховатая поверхность не обеспечит должного уплотнения, а слишком гладкая поверхность может не обеспечить достаточного трения, чтобы наконечник мог «закусить» трубку. Мы поддерживаем шероховатость наших уплотнительных поверхностей на уровне 0,4-0,8 мкм, что является оптимальным диапазоном для уплотнения.

В дополнение к этим стандартным спецификациям мы предлагаем несколько индивидуальных вариантов фитингов с наконечниками, включая специальные материалы (например, инконель, монель для агрессивных сред) и специальные покрытия (например, покрытие из ПТФЭ для снижения трения). Наша команда инженеров готова оказать помощь в выборе фитингов, подходящих по характеристикам для вашего конкретного применения.

Как правильно установить фитинг с наконечником и устранить неполадки?

Даже самое качественноеФитинг с наконечникомвыйдет из строя, если он установлен неправильно. Правильная установка – это навык, которым должен овладеть каждый техник по техническому обслуживанию и инженер. Процесс прост, но требует внимания к деталям на каждом этапе. В таблице ниже представлены пять основных шагов по правильной установке обжимного фитинга.

Несмотря на тщательную установку, могут возникнуть протечки и другие проблемы. При устранении неисправностей фитинга с обжимным кольцом полезно следовать систематическому процессу. Ниже приведено упрощенное руководство по устранению неполадок.

• Утечка обнаружена при первоначальной установке:Проверьте прямоугольность трубки и глубину ее введения. Плохо обрезанная трубка или неполная вставка являются наиболее распространенной причиной первоначальных утечек. Переустановите с новым фитингом с обжимным кольцом.
• Утечка обнаружена после периода эксплуатации:Проверьте момент затяжки гайки. Вибрация может привести к отвинчиванию гайки. Повторная затяжка гайки может решить проблему. Если утечка сохраняется, проверьте наконечник на наличие повреждений. Возможно, при первой установке наконечник был затянут слишком сильно, что привело к чрезмерной деформации.
• Трубку можно повернуть или вытащить:Наконечник недостаточно захватил трубку. Обычно это происходит из-за недостаточной затяжки или использования трубки неправильной жесткости. Проверьте момент затяжки и убедитесь, что материал трубки соответствует спецификациям фитинга с обжимным кольцом.
• Феррула явно треснута или сломана:Зачастую это происходит из-за чрезмерной затяжки или дефекта материала. Замените фитинг с обжимным кольцом новым и проверьте момент затяжки, чтобы убедиться, что он не превышает рекомендуемое значение.

Часто задаваемые вопросы (FAQ)

Вопрос 1. Можно ли повторно использовать фитинг с наконечником после его затяжки?

Ответ: Как правило, фитинг с наконечником не предназначен для повторного использования. При сжатии наконечник подвергается постоянной пластической деформации, и его вдавливание в трубку является однократным событием. Повторное использование наконечника на новой трубке или в новом месте не рекомендуется, так как он не обеспечит такого же надежного уплотнения и захвата. В некоторых случаях, если фитинг был затянут лишь слегка (а наконечник еще не врезался в трубку), его можно переместить, но это на риск установщика. Наш завод рекомендует заменять наконечник и гайку при каждой разборке трубного соединения, чтобы гарантировать герметичное уплотнение.

Вопрос 2. Как определить, достаточно ли затянут фитинг с наконечником, без динамометрического ключа?

Ответ: Хотя динамометрический ключ является предпочтительным инструментом для последовательной и точной затяжки, он не всегда доступен. Альтернативный метод — метод «подсчета ходов». Затянув гайку вручную, отметьте контрольную точку, а затем затяните ее еще на 1/4–1/2 оборота, в зависимости от размера и материала фитинга. Для трубного фитинга диаметром 1/4 дюйма часто бывает достаточно поворота на 1/4 оборота после затяжки вручную; для фитинга диаметром 1/2 дюйма это может быть 1/2 оборота. Однако этот метод менее точен и зависит от ощущений установщика. Мы настоятельно рекомендуем использовать динамометрический ключ с соблюдением указанных производителем значений крутящего момента, особенно в условиях высокого давления или критических с точки зрения безопасности применениях.

Вопрос 3: Подходят ли фитинги с наконечниками для труб из нержавеющей стали?

Ответ: Да, фитинги с наконечниками широко используются с трубами из нержавеющей стали. Однако материал трубки должен быть совместим с материалом наконечника. Чтобы обеспечить необходимый прикус, наконечник должен быть тверже трубки. Для трубок из нержавеющей стали мы рекомендуем использовать наконечник из сплава нержавеющей стали с более высокой твердостью, чем трубка. Наш завод предлагает фитинги с наконечниками, специально разработанные для использования с трубами из нержавеющей стали, с оптимизированной термической обработкой, обеспечивающей надежный захват и надежное уплотнение. Если имеется значительное несоответствие твердости, наконечник может не захватить трубку должным образом или трубка может быть повреждена.

Вопрос 4. Какое максимальное давление может выдержать фитинг с наконечником?

Ответ: Максимальное рабочее давление фитинга с обжимным кольцом зависит от нескольких факторов: диаметра трубки, материала обжимного кольца и корпуса фитинга, а также типа конструкции (одинарное или двойное обжимное кольцо). Наши обжимные фитинги с двойным обжимным кольцом для труб диаметром до 1 дюйма рассчитаны на рабочее давление до 630 бар (9100 фунтов на квадратный дюйм). Для больших диаметров или более высоких давлений доступны специальные конструкции. Всегда обращайтесь к таблице номинальных давлений производителя для конкретной модели и размера. Важно убедиться, что номинальное давление обжимного фитинга превышает максимальное давление в системе плюс запас прочности.

Вопрос 5. Почему мой фитинг с наконечником протекает даже после того, как я его правильно затянул?

Ответ: Утечка в правильно затянутом фитинге с обжимным кольцом может быть вызвана несколькими факторами, которые могут быть не сразу очевидны. Наиболее распространенными причинами являются: поцарапанная или поврежденная поверхность трубки под наконечником (часто из-за мусора или манипуляций); трубка не идеально круглой формы (особенно, если ее разрезали ножовкой, а не труборезом); неправильная твердость трубки (наконечник не может врезаться в слишком твердую трубку); или повреждена или загрязнена уплотнительная поверхность самого корпуса фитинга. Кроме того, если фитинг был разобран и снова собран без замены наконечника, первоначальная деформация не повторится, что приведет к утечке. Наш завод рекомендует внимательно осматривать трубку на предмет повреждений и всегда использовать новый фитинг с обжимным кольцом при переустановке соединений, чтобы избежать утечек.

О производителе

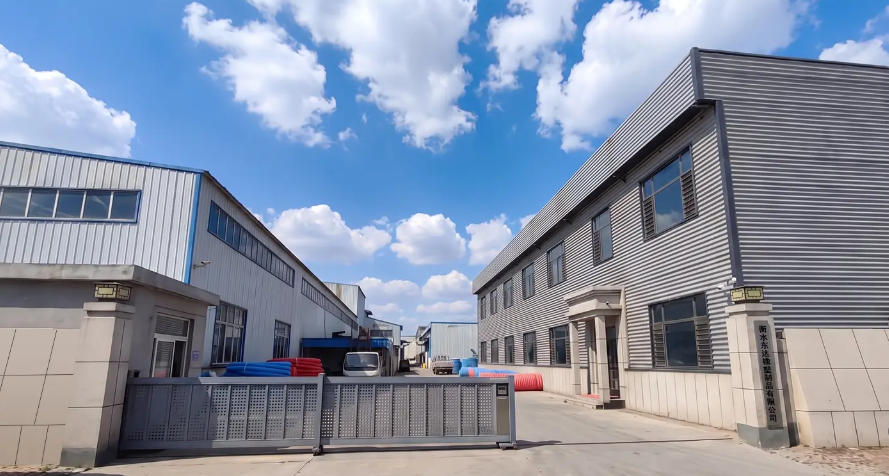

Компания Hengshui Dongda Rubber & Plastic Products Co., Ltd.расположена в уезде Цзин, провинция Хэбэй, в центре известной базы китайской резиновой и пластмассовой промышленности, одобренной Китайской ассоциацией резиновой промышленности в 2007 году. Благодаря удобному транспортному доступу через скоростную автомагистраль Пекин-Фучжоу и национальные автомагистрали, компания превратилась в профессионального производителя шлангов высокого и низкого давления в сборе, конвейерных лент, гидравлических цилиндров, металлических шлангов, нейлоновых прокладок, роликов и различных резиновых и пластиковых изделий.

Наши фитинги с обжимными втулками разработаны с учетом устойчивости к высокому давлению, небольшого радиуса изгиба, высокой устойчивости к усталости и длительного срока службы. Они широко применяются в машиностроении, нефтяной, угольной, электроэнергетической, металлургической, химической промышленности, судостроении и транспортном секторах, заслужив высокое признание клиентов как внутри страны, так и за рубежом.

Мы искренне приветствуем ценные отзывы и поддержку от друзей и клиентов со всего мира. Пользователям в стране и за рубежом предлагается задать вопросы и обсудить сотрудничество. Мы стремимся предоставить удовлетворительное обслуживание и надежные решения для всех ваших потребностей в подключении.

Заключение

Ферруленый фитинг может быть небольшим компонентом, но его роль в целостности и надежности гидроэнергетических систем огромна. От способа деформации, обеспечивающего уплотнение и захват, до выбора материала и термической обработки, определяющей его эксплуатационные характеристики, фитинг с обжимным кольцом представляет собой шедевр инженерной мысли, который часто остается незамеченным до тех пор, пока не выходит из строя. Понимание того, как оно работает, какие типы существуют и как его правильно установить, необходимо каждому, кто работает с системами соединения труб.

В JIDONGDA мы стремимся предоставлять высококачественные обжимные фитинги, отвечающие строгим требованиям современной промышленности. Наша продукция спроектирована и изготовлена ​​в соответствии с самыми высокими стандартами, обеспечивая надежную работу в самых сложных условиях. Если вы ищете надежное решение для фитингов с наконечниками для вашего применения, мы приглашаем вас связаться с нами. Наша команда опытных профессионалов готова помочь вам с выбором продукции, технической поддержкой и индивидуальными решениями. Свяжитесь с Hengshui Dongda Rubber & Plastic Products Co., Ltd. сегоднядля консультации или запроса ценового предложения. Позвольте нам помочь вам построить связь, которой вы можете доверять.
