Шланг в оплетке из нержавеющей стали

Шланг JIDONGDA в оплетке из нержавеющей стали представляет собой высокопроизводительный гибкий трубопровод, состоящий из гофрированного сердечника из нержавеющей стали и внешней армирующей оплетки. Внутренняя гофрированная структура обеспечивает гибкость, позволяя смещаться и изгибаться под разными углами, в то время как внешняя оплетка ограничивает радиальное расширение и значительно повышает устойчивость к давлению и растяжению, обеспечивая идеальный баланс между гибкостью и структурной целостностью. Являясь важнейшим компонентом безопасности в промышленных трубопроводах, этот продукт предотвращает проблемы, характерные для жестких трубопроводов (такие как растрескивание, утечки и усталостные разрушения), тем самым обеспечивая долгосрочную и стабильную работу системы в сложных условиях.

Ключевые особенности конструкции

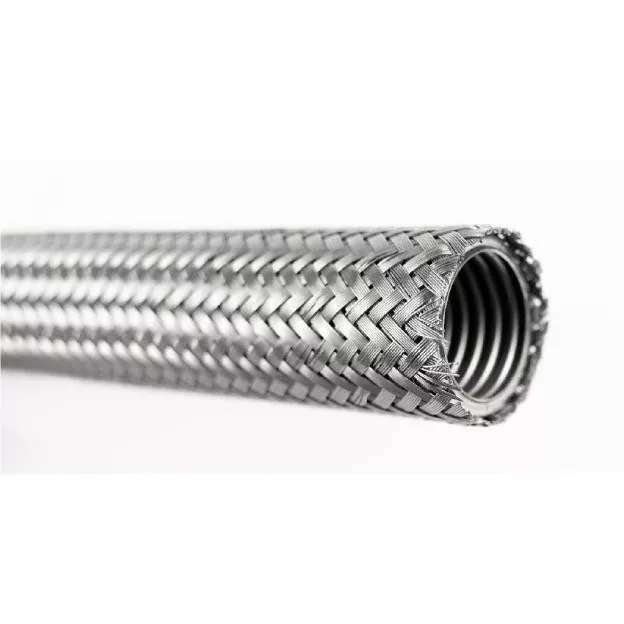

1. Гофрированный металлический шланг

Шланг изготовлен методом прецизионного формования из нержавеющей стали марки 304 или 316L и имеет однородную гофрированную структуру с превосходными характеристиками упругой деформации. Он подходит для прокладки сложных трубопроводов в ограниченном пространстве и совместим с широким спектром рабочих сред.

2. Двухслойная металлическая оплетка.

Корпус шланга защищен плотной оплеткой из нержавеющей стали (возможны варианты многослойной оплетки высокой плотности). Такая конструкция равномерно распределяет давление и растягивающие нагрузки, обеспечивая высокую устойчивость к ударам и разрывам.

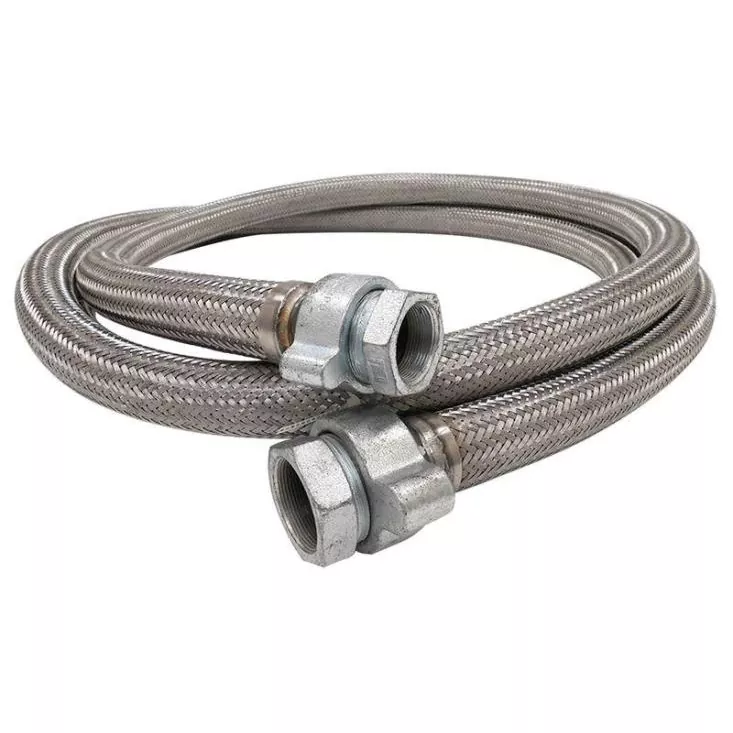

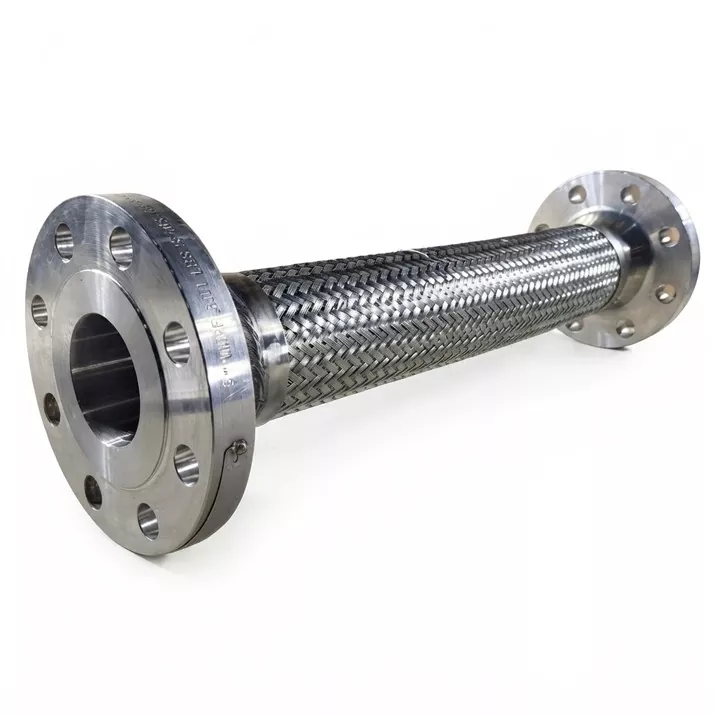

3. Торцевые соединения

Стандартные варианты соединения включают сварку, фланцы и резьбовые фитинги, что обеспечивает совместимость с обычными промышленными трубопроводными системами, простоту установки и высокую универсальность в применении.

4. Защитное покрытие

Доступны антикоррозионные покрытия, адаптированные к суровым условиям эксплуатации (например, морская среда, высокоагрессивная среда, воздействие солевого тумана), тем самым продлевая срок службы продукта.

Основные области применения

Подходит для использования в различных отраслях промышленности; Ключевые области применения включают в себя: трубопроводы для транспортировки жидкостей под высоким давлением и высокой температурой; энергетические котлы и теплообменное оборудование; трубопроводы для агрессивных сред на химических заводах; системы виброизоляции и компенсации перемещений в судостроении; циркуляционные системы для высокотемпературного металлургического оборудования; и компенсация теплового расширения и сжатия в системах HVAC.

Ключевые особенности продукта

1. Плетеная армирующая конструкция обеспечивает превосходное сопротивление давлению и растяжению, эффективно предотвращая вздутие или разрыв трубопровода.

2. Исключительная гибкость, позволяющая использовать трубопроводы сложной конфигурации и компенсировать многоплоскостные смещения и изгибы.

3. Устойчивость к экстремальным температурам (как высоким, так и низким) и высокому давлению; сохраняет стабильную работу в тяжелых условиях эксплуатации.

4. Устойчивость к вибрации и усталости, значительно снижающая вероятность выхода из строя трубопровода и продлевающая срок службы системы.

5. Высокая экологическая адаптируемость; подходит для эксплуатации в промышленных и морских средах, а также в высокоагрессивных средах.

6. Надежная конструкция уплотнения, эффективно сводящая к минимуму риск утечки среды и повышающая безопасность трубопровода.

Параметры настройки

Адаптация к конкретным условиям эксплуатации: использование нержавеющей стали 316L; двух- или многослойное плетение высокой плотности; антистатические или проводящие конфигурации; внешняя теплоизоляционная оболочка; различные типы подключения; антикоррозионное покрытие морского класса; версии для сверхвысоких температур (свыше 600°С); и конструкции, усиленные для работы в вакууме.

Ключевые преимущества продукта

1. Композитная конструкция, сочетающая гибкость гофрированного элемента с прочностью плетеной арматуры, обеспечивающая баланс между гибкостью и надежностью конструкции.

2. High resistance to pressure and fatigue loads, ensuring long-term, continuous, and stable operation.

3. Пригодность к широкому диапазону экстремальных температур и отличная совместимость с различными условиями эксплуатации.

4. Качество промышленного уровня и минимальные требования к техническому обслуживанию, что приводит к низким эксплуатационным расходам.

5. Соответствие признанным отраслевым стандартам, что делает продукт пригодным для большинства инженерных проектов по всему миру.

Примеры практического применения в инженерных проектах

Пример 1. Реконструкция высокотемпературного трубопровода берегового нефтеперерабатывающего завода.

Прибрежный нефтеперерабатывающий завод сталкивался с частыми утечками и трещинами в высокотемпературных нефте- и газопроводах, вызванных тепловым расширением/сжатием и коррозией от серосодержащих сред. В проекте использовались двухслойные металлические шланги JIDONGDA из нержавеющей стали 316L с плотной оплеткой и антикоррозийным покрытием морского класса. За 24 месяца эксплуатации оборудование надежно компенсировало осевые смещения ±50 мм без каких-либо утечек, а частота технического обслуживания сократилась на 80%.

Пример 2. Гашение вибрации в трубопроводной системе охлаждения морской платформы.

Трубопровод охлаждения морской водой на морской платформе в Юго-Восточной Азии требовал высокой устойчивости к вибрации оборудования, приливным смещениям и коррозии морской воды. В проекте использовался изготовленный на заказ шланг JIDONGDA с вакуумной оплеткой из нержавеющей стали и защитным покрытием, устойчивым к солевому туману. После трех лет непрерывной эксплуатации на агрегате не наблюдается признаков ржавчины и деформации, он полностью соответствует требованиям по гашению вибраций и гибкой компенсации смещений трубопроводов.

Часто задаваемые вопросы

Вопрос 1. Каков диапазон рабочих температур шланга JIDONGDA в оплетке из нержавеющей стали?

Ответ 1: Стандартная модель из нержавеющей стали 304 работает в диапазоне от -200°C до 450°C; Сверхвысокотемпературные версии выдерживают условия, превышающие 600°C, а модели с вакуумным усилением подходят для транспортировки низкотемпературных сред. Прежде чем покинуть завод, вся продукция проходит циклические испытания при высокой температуре и высоком давлении.

Вопрос 2: Как выбрать между нержавеющей сталью 304 и 316L?

Ответ 2: Нержавеющая сталь 304 обеспечивает оптимальное соотношение цены и производительности и подходит для стандартных неагрессивных сред, таких как пресная вода, пар и воздух. Нержавеющая сталь 316L обеспечивает превосходную стойкость к коррозии и окислению, что делает ее предпочтительным выбором для агрессивных сред, включающих химические кислоты или щелочи, а также для воздействия брызг морской соли.

Вопрос 3: Можно ли заказать продукцию с нестандартными размерами и типами подключения?

Ответ 3: Да. JIDONGDA предлагает индивидуальные решения, адаптированные к конкретным условиям эксплуатации, включая длину и диаметр шланга, количество слоев оплетки и тип соединения (фланцевое, резьбовое, сварное и т. д.), обеспечивая точное соответствие требованиям заказчика.
