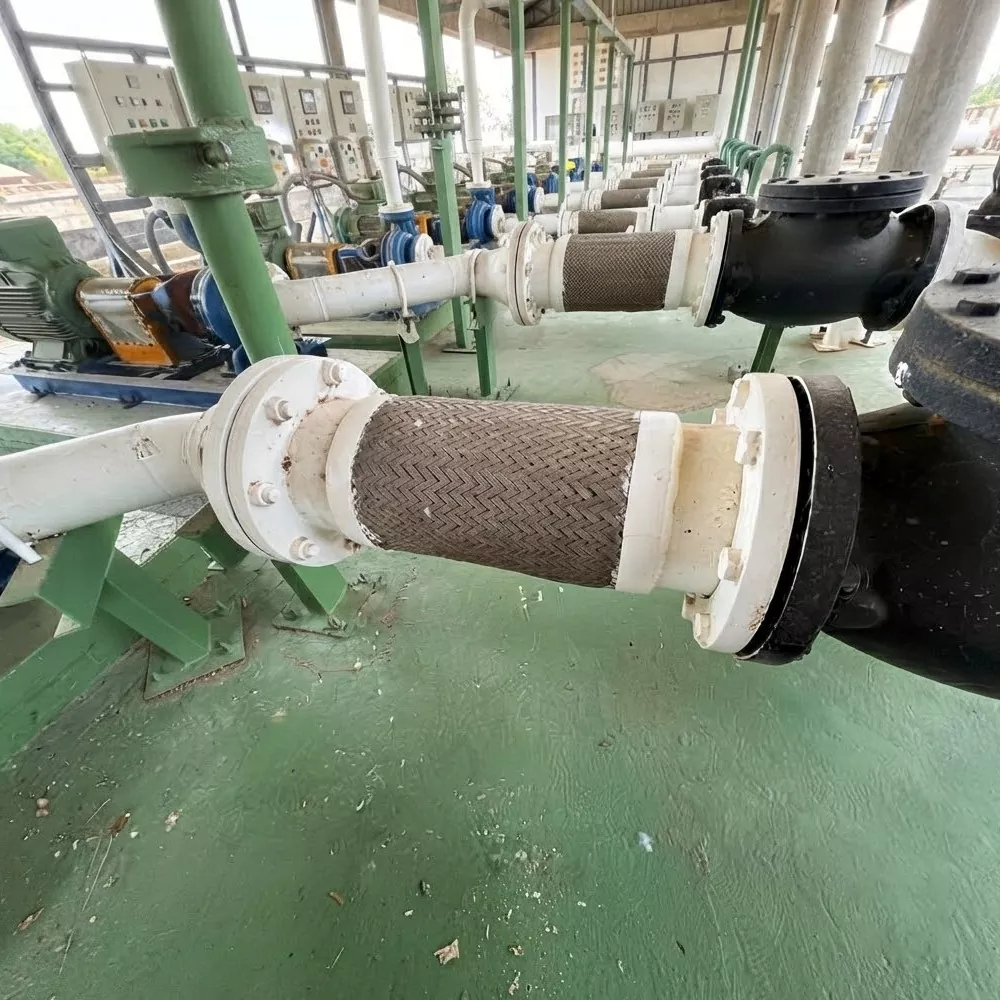

Металлический шланг в оплетке из нержавеющей стали

Традиционные жесткие трубопроводы подвержены растрескиванию, ослаблению соединений и утечкам, вызванным вибрацией оборудования, многоосным смещением или термической деформацией. Металлические шланги с оплеткой из нержавеющей стали JIDONGDA, сочетающие в себе гибкость, механическую защиту и надежное уплотнение, служат отличной альтернативой жестким трубопроводам. Их двухслойная защитная структура, включающая внутреннюю гофрированную трубку для компенсации деформации и внешнюю оплетку для усиленной защиты, поглощает эксплуатационные нагрузки и компенсирует смещение трубопровода. Эти шланги сохраняют целостность уплотнения и стабильность рабочих характеристик в течение длительного времени, даже в условиях экстремальных температур и колебаний давления. Они широко используются для соединения систем транспортировки жидкости, связанных с вращающимся оборудованием (таким как насосы, компрессоры и генераторные установки), и являются ключевым компонентом современных промышленных гидравлических систем.

Ключевые преимущества продукта

1. Компенсация многоплоскостных смещений

Компенсирует осевые, боковые и угловые смещения; снимает напряжения в трубопроводе, вызванные работой оборудования и тепловым расширением/сжатием, тем самым предотвращая разрывы труб и ослабление соединений.

2. Эффективное гашение вибрации и защита.

Эффективно поглощает и изолирует вибрации от вращающегося оборудования (например, насосов и компрессоров), предотвращая передачу на соседние компоненты и трубопроводы, что значительно снижает интенсивность отказов оборудования.

3. Сверхширокий температурный диапазон

Выдерживает температуру от -196°C до +450°C, отвечая эксплуатационным требованиям для экстремальных условий, таких как транспортировка криогенных жидкостей, циркуляция высокотемпературного пара и перекачка горячих промышленных сред.

4. Отличная коррозионная стойкость

Изготовлен из нержавеющей стали SS304 или SS316L, обеспечивающей стойкость к окислению, кислотам, щелочам и абразивному износу; обеспечивает долговременную стабильность в агрессивных средах (например, в морской и химической промышленности) и гарантирует увеличенный срок службы.

5. Компактность, гибкость и простота установки.

Легкий и гибкий материал позволяет прокладывать кабели в ограниченном или сложном пространстве для оборудования; это упрощает установку и сокращает сроки реализации проекта.

6. Настраиваемые характеристики и типы подключения.

Поддерживает различные варианты соединений, включая резьбу BSP и NPT, фланцы ANSI/DIN, быстроразъемные соединения и концы под приварку; диаметр, длина и конфигурация оплетки (одно- или двухслойная) могут быть адаптированы к конкретным условиям эксплуатации.

Тщательное тестирование производительности и контроль качества

1. Стандарты тестирования

Металлические шланги с оплеткой из нержавеющей стали производятся и испытываются в строгом соответствии со стандартами безопасности промышленных трубопроводов EN ISO 10380 и ASME B31.3; они соответствуют международным техническим требованиям в отношении безопасности, гибкости и гашения вибрации промышленного оборудования.

2. Моделирование условий эксплуатации

Проводятся комплексные испытания, охватывающие как стандартные, так и экстремальные промышленные условия эксплуатации, включая длительные динамические вибрационные нагрузки, моделирование разнонаправленных перемещений, испытания на циклическое давление при давлении 25 бар и термоциклирование в диапазоне от -196°C до +450°C.

3. Ключевые результаты испытаний

- Испытание на импульсную усталость: моделируемая работа, превышающая 250 000 циклов; сохраняет стабильную гибкость и герметичность при длительной вибрации и колебаниях давления, без признаков деградации или выхода из строя.

- Испытание на прочность соединения: фитинги успешно прошли испытания на разрыв и механическую нагрузку, гарантируя надежность соединения и герметичность уплотнения, что значительно снижает потребность в будущем обслуживании.

- Испытание на структурную стабильность: после длительного термоциклирования и испытаний на вибрацию/удар, слой оплетки и гофрированная внутренняя трубка сохранили свою структурную целостность без деформации или повреждения, демонстрируя превосходную усталостную прочность.

Пример практического применения

Случай 1: Применение в гидравлической системе машины непрерывного литья заготовок (МНЛЗ) металлургического завода.

Крупное отечественное металлургическое предприятие изначально использовало в гидравлической системе своей машины непрерывного литья заготовок жесткие медные трубопроводы. Длительная вибрация оборудования и частые изгибы труб приводили к перекручиванию и утечкам, что приводило к частым остановкам на техническое обслуживание и высоким эксплуатационным расходам. После перехода на металлические шланги с оплеткой из нержавеющей стали компании JIDONGDA, способные выдерживать рабочее давление 8 МПа с минимальным радиусом изгиба, составляющим всего три диаметра трубы, проблемы протечек и разрывов были полностью устранены. Частота отказов оборудования снизилась на 90%, а затраты на техническое обслуживание единицы сократились на 40%, что обеспечило непрерывную и стабильную работу гидравлической системы.

Пример практического применения № 2: Проект трубопроводов морской платформы

Инжиниринговой компании Юго-Восточной Азии, специализирующейся на морских проектах, потребовались трубопроводы для подачи электроэнергии и рабочих жидкостей на морскую платформу. Трубопроводы должны были выдерживать суровые условия эксплуатации, включая коррозию солевого тумана, вибрации, вызванные ветром и волнами, а также колебания температуры. Компания JIDONGDA поставила специально разработанные шланги с оплеткой из коррозионностойкой нержавеющей стали SS316L и защитными внешними оболочками. После трех лет непрерывной эксплуатации на море на шлангах не было обнаружено признаков коррозии, утечек или структурных повреждений. Они успешно выдержали агрессивную морскую среду, обеспечили безопасную и стабильную работу трубопроводной системы платформы, а также позволили заказчику существенно снизить затраты на замену и обслуживание оборудования.

Ключевые области применения

1. Промышленное оборудование: промышленные насосы, компрессоры, генераторные установки, автоматизированные производственные линии.

2. Энергетический сектор: оборудование для возобновляемой энергетики, теплоэнергетические системы, системы транспортировки криогенных жидкостей.

3. Морское оборудование: судовые двигатели, судовые трубопроводные системы, вспомогательное оборудование морских платформ.

4. Общая промышленность: паровые системы и системы отопления, вентиляции и кондиционирования воздуха, прецизионное производственное оборудование, системы транспортировки химических жидкостей.

Подробные технические характеристики

Преимущества бренда и сервиса

JIDONGDA Металлический шланг с оплеткой из нержавеющей стали - это специализированное предприятие, занимающееся исследованиями, разработками, производством и продажей гибких шлангов из нержавеющей стали. Мы используем проверенные производственные процессы, включая формовку, плетение и сварку, и строго соблюдаем производственные стандарты, гарантируя, что наша продукция соответствует международным отраслевым нормам. Имея многолетний опыт сотрудничества с мировыми производителями оборудования, инженерными подрядчиками и поставщиками промышленного обслуживания, мы экспортируем нашу продукцию в Северную и Латинскую Америку, Европу и Азию. Мы предлагаем OEM-услуги и индивидуальные дизайнерские решения в кратчайшие сроки, а также профессиональную техническую поддержку при установке и эксплуатации, предоставляя клиентам по всему миру экономически эффективные решения для промышленных шлангов.

Часто задаваемые вопросы

Вопрос 1: Могут ли металлические шланги с оплеткой из нержавеющей стали JIDONGDA компенсировать многомерное смещение трубопровода?

Наша продукция специально разработана для борьбы с трехмерной деформацией трубопровода. Шланги точно компенсируют осевые, боковые и угловые смещения, вызванные работой оборудования и температурными колебаниями, сохраняя при этом структурную целостность и герметичность.

Вопрос 2: В чем разница между материалами шлангов SS304 и SS316L и какой из них мне выбрать?

A2: SS304 предлагает оптимальный баланс стоимости и производительности, а также хорошую стойкость к окислению, что делает его пригодным для стандартных промышленных применений, включая пар, очищенную воду и общие промышленные газы. SS316L обеспечивает превосходную стойкость к кислотной и щелочной коррозии, а также повышенную ударную вязкость при низких температурах, что делает его идеальным для требовательных применений, таких как морская среда, химическая обработка и работа с криогенными жидкостями; Выбор материала может быть адаптирован к конкретным условиям эксплуатации и характеру среды.

В3: Предлагает ли JIDONGDA шланги, изготовленные на заказ?

А3: Да. Такие характеристики, как диаметр и длина шланга, слои оплетки, а также типы концевых соединений и защитных чехлов, можно настроить в соответствии с требованиями клиента. Наша техническая команда готова разработать индивидуальные решения с учетом конкретных условий эксплуатации и параметров оборудования; мы также обрабатываем производственные заказы на основе индивидуальных спецификаций.
