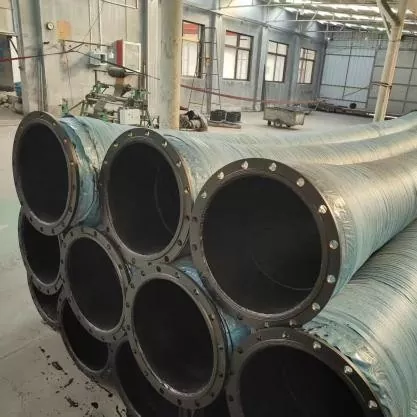

Резиновый шланг большого диаметра со спиральной армировкой из стальной проволоки

Резиновый шланг большого диаметра, армированный стальной проволокой JIDONGDA, предназначен для тяжелых условий эксплуатации, характеризующихся высоким давлением, высокими скоростями потока и значительными ударными нагрузками. Его конструкция представляет собой многослойную армирующую структуру из высокопрочной стальной проволоки в сочетании с высокоэффективной композитной резиной; все компоненты образуются в результате единого процесса высокотемпературной вулканизации. Это обеспечивает стабильную и долговечную работу в сложных условиях, таких как шахты, прибрежные районы и строительные площадки под открытым небом.

Армированный стальной спиралью резиновый шланг большого диаметра сочетает в себе превосходную гибкость и высокую несущую способность. Он поглощает вибрации оборудования, компенсирует несоосность установки, тепловое расширение или сжатие, выдерживает постоянные внутренние скачки давления, а также внешние воздействия. По сравнению со стандартными резиновыми шлангами, армированными тканью, этот продукт обладает значительными преимуществами: устойчивостью к вакуумному разрушению, стабильностью размеров (устойчивостью к растяжению) и высокой износостойкостью. Это делает его важнейшим компонентом крупномасштабных промышленных трубопроводов, предназначенных для транспортировки суспензий и сыпучих материалов на большие расстояния.

Многослойная структура и ключевые преимущества

1. Износостойкий внутренний рабочий слой.

Гладкий внутренний слой, изготовленный из смеси износостойкого натурального и синтетического каучука, минимизирует сопротивление течению. Он противостоит эрозии и истиранию от частиц песка и гравия, замедляя износ внутренней стенки при контакте с такими материалами, как минеральная руда, морской ил и отложения пепла.

2. Армирующий слой спиральной стальной проволоки.

Несколько прядей высокопрочной стальной проволоки намотаны по спирали под фиксированным углом, образуя основной несущий каркас, выполняющий четыре ключевые функции:

- Увеличивает номинальное давление

- Обеспечивает высокую устойчивость к отрицательному давлению, предотвращая разрушение во время операций всасывания.

- Ограничивает радиальное расширение корпуса шланга под давлением.

- Повышает общую структурную стабильность и ударопрочность.

3. Промежуточный буферный слой

Эластичный резиновый слой, расположенный между армирующим слоем и внешним резиновым покрытием; рассеивает воздействие мгновенных скачков давления, снижает риск отрыва слоев, существенно повышает усталостную стойкость при длительной циклической перекачке жидкости.

4. Устойчивый к атмосферным воздействиям внешний защитный слой.

Модифицированное, устойчивое к старению внешнее резиновое покрытие, предназначенное для противостояния различным внешним факторам: разрушению под воздействием ультрафиолета под воздействием окружающей среды, озоновому растрескиванию в промышленных зонах, коррозии солевым туманом в прибрежных районах и механическому истиранию во время подъема и установки.

Ключевые области применения

1. Транспортные системы горнодобывающей промышленности: транспортировка минеральных шламов, хвостов, угольных шламов и перерабатывающих материалов; подходит для перекачивания суспензий с высоким содержанием песка и работы в вакууме.

2. Дноуглубительные работы в портах и ​​мелиорация земель: используются с дноуглубительными трубопроводами для транспортировки морского песка, речного ила и насыпных материалов; доступны конфигурации плавучих трубопроводов для морских операций.

3. Нефтяная и газовая промышленность: транспортировка буровых растворов, промышленных циркуляционных жидкостей и сопутствующих материалов.

4. Инженерная техника и насосные станции: трубопроводные соединения для крупных земснарядов, промышленных водяных насосов и тяжелого оборудования; гашение вибрации во время работы.

5. Энергетика и экология: циркуляция шлама для сероочистки электростанций, транспортировка печной золы/шлака и трубопроводы для переработки промышленных отходов.

6. Металлургическая промышленность: непрерывная транспортировка высокоабразивных минеральных порошков и гранулированных плавильных сред.

Ключевые особенности продукта

1. Конструкция из многослойной спиральной стальной проволоки обеспечивает превосходную устойчивость к давлению и ударам.

2. Отличная устойчивость к отрицательному давлению; подходит как для всасывания, так и для нагнетания, предотвращая разрушение шланга под вакуумом.

3. Возможность производства изделий большого диаметра; низкое гидравлическое сопротивление обеспечивает более высокую эффективность транспортировки.

4. Высокая гибкость и компенсационные возможности; поглощает вибрацию оборудования и устраняет концентрацию напряжений в системе трубопроводов.

5. Комплексная устойчивость к износу и атмосферным воздействиям; обеспечивает надежный срок службы в суровых условиях, таких как шахты и морские платформы.

6. Низкие затраты на техническое обслуживание; простота установки, снятия и замены фитингов на месте сводит к минимуму время простоя оборудования.

Пользовательские параметры конфигурации

1. Внутренняя облицовка из улучшенного полиуретана (ПУ).

2. Специализированная сверхизносостойкая конструкция для перекачивания минерального шлама.

3. Термостойкое исполнение (для продолжительной работы при температуре выше 120°С).

4. Маслостойкая резиновая смесь.

5. Антистатическая и взрывозащищенная конструкция.

6. Интегрированная система плавучести (плавающие шланги).

7. Фланцы стандартов ANSI, DIN, JIS или BS.

8. Универсальные быстроразъемные соединения.

Конкурентные преимущества

✔ Прочная конструкция с многослойным армированием спиралью из высокопрочной стальной проволоки.

✔ Отличная устойчивость как к положительному давлению, так и к вакууму.

✔ Подходит для использования в разнообразных и требовательных промышленных конвейерных системах.

✔ Возможность изготовления изделий большого диаметра по индивидуальному заказу для экстремальных условий эксплуатации.

✔ Комплексные производственные услуги OEM и ODM.

✔ Большой опыт поставок оборудования для отечественных и международных инжиниринговых проектов.

Пример реализации инженерного проекта

Пример 1: Проект рекультивации земель в морском порту (Юго-Восточная Азия)

Требования к проекту: Для мелиорации земель требовался морской трубопровод длиной 12 км, предназначенный для непрерывной транспортировки морского песка, смешанного с щебнем из ракушки и гравия. Плавающие всасывающие и нагнетательные шланги большого диаметра должны были выдерживать воздействие солевых брызг и работать в условиях всасывания (отрицательное давление).

Решение JIDONGDA: Плавающие резиновые шланги DN600, армированные стальной проволокой, с высококоррозионностойким наружным резиновым слоем (морского класса) и фланцами стандарта DIN.

Результаты эксплуатации: 24 месяца непрерывной работы без деформации шланга (сплющивания) и растрескивания наружного резинового слоя из-за воздействия солевого тумана. Частота замены снижена на 70% по сравнению с обычными шлангами для дноуглубительных работ. Продукция успешно прошла независимые проверки качества для применения в морской технике и стала предпочтительным выбором подрядчика.

Часто задаваемые вопросы

Вопрос 1: Каково максимальное отрицательное давление для резинового шланга большого диаметра, армированного стальной проволокой? Подходят ли они для всасывания на большие расстояния при дноуглубительных работах?

Ответ: Стандартные модели выдерживают отрицательное давление -0,09 МПа без деформации, а изготовленные на заказ модели с усиленной спиральной структурой могут работать в условиях глубокого вакуума до -0,098 МПа. Они полностью подходят для операций всасывания и разгрузки, включая дноуглубительные работы на большие расстояния и транспортировку хвостов шахт. Для морской транспортировки на дальние расстояния могут быть установлены дополнительные элементы плавучести.

Вопрос 2. Какие варианты доступны для работы с высокотемпературными, маслянистыми или легковоспламеняющимися/взрывоопасными средами?

О: Предлагаются три типа специализированных решений: высокотемпературные конструкции (для продолжительной работы при температуре выше 120°C); изделия из маслостойкой композитной резины на основе нитрильного каучука (NBR) для транспортировки сырой нефти, гидравлических масел или органических растворителей; и антистатические, взрывозащищенные конструкции, предназначенные для рассеивания статического электричества, возникающего в результате трения среды (подходят для работы с легковоспламеняющимися нефтепродуктами). Протоколы испытаний, охватывающие свойства материалов и эксплуатационные характеристики, предоставляются для всех специализированных продуктов.

В3: С какими международными стандартами муфт совместима продукция? Может ли завод JIDONGDA поставлять полностью собранные изделия?

О: Шланги совместимы с четырьмя основными стандартами фланцев (ANSI, DIN, JIS, BS), а также с различными типами быстроразъемных соединений. Мы предлагаем комплексное решение, включающее резку, опрессовку фланцев, монолитную вулканизационную сборку и гидростатические испытания; готовая продукция в комплекте с фитингами доставляется непосредственно на объект, что исключает необходимость дальнейшей обработки со стороны заказчика и снижает риск протечек в местах внешнего подключения.
