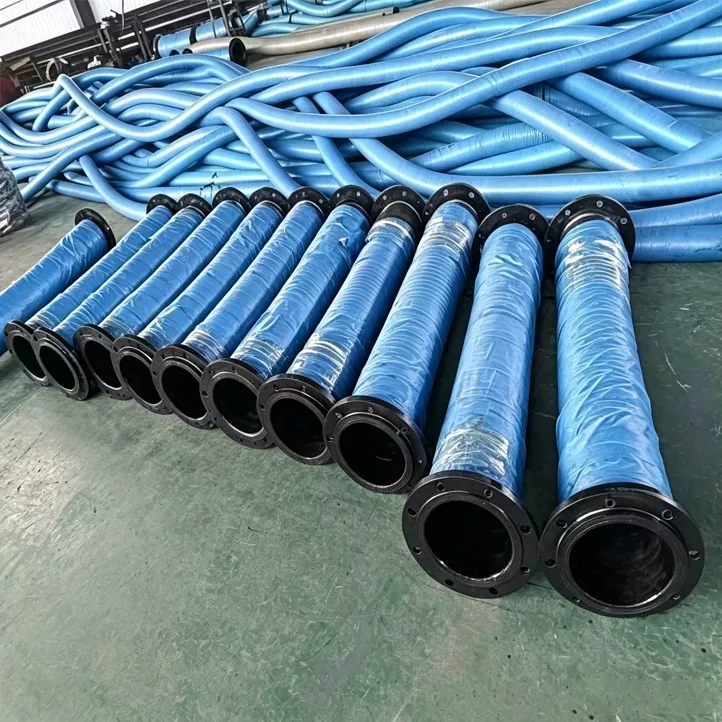

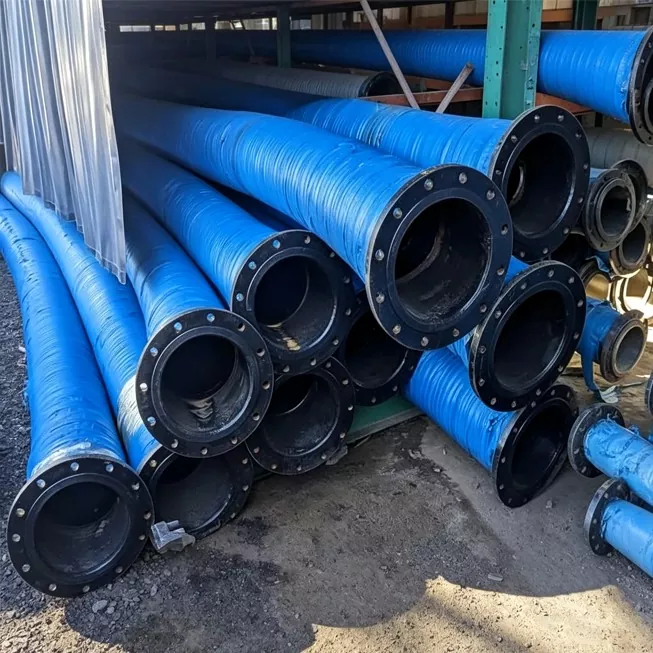

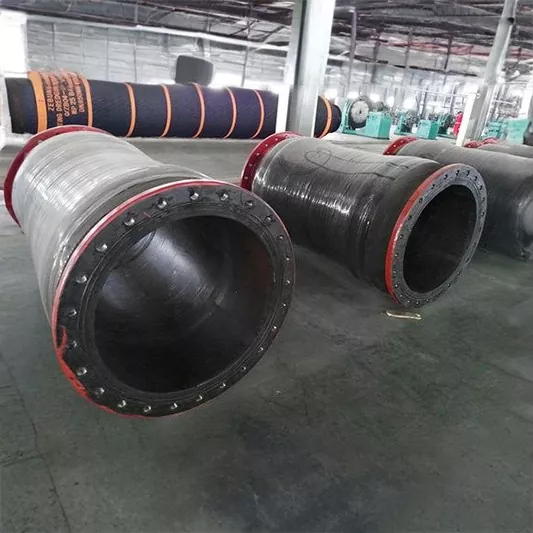

Шланг для подачи строительного раствора большого диаметра

Шланг большого диаметра для раствора JIDONGDA представляет собой гибкую резиновую трубу для тяжелых условий эксплуатации, предназначенную для применения в условиях абразивного истирания и с высоким содержанием твердых частиц. Во внутренней облицовке используется композитная износостойкая резиновая смесь в сочетании с несколькими высокопрочными армирующими слоями и дополнительным каркасом из спиральной стальной проволоки, что обеспечивает непрерывную и стабильную подачу материала в сложных средах, таких как грязь, раствор, шлак и строительный раствор.

В сценариях транспортировки с высоким уровнем износа это эффективная альтернатива стальным трубам: стальные трубы склонны к износу и поломке, расположение трубопроводов ограничено и часты простои на техническое обслуживание; в то время как шланги JIDONGDA сочетают в себе износостойкость, гибкость и устойчивость к давлению, что обеспечивает долгосрочное снижение затрат для заказчиков в сфере машиностроения и горнодобывающей промышленности.

Структурный проект и конфигурация материалов

Шланг большого диаметра для растворной суспензии имеет структуру, оптимизированную для обеспечения износостойкости и структурной стабильности в каждом слое, с настраиваемыми характеристиками в зависимости от транспортирующей среды:

1. Внутренний вкладыш: износостойкий натуральный каучук (NR) + синтетический износостойкий резиновый композит, устойчивый к постоянной эрозии от твердых частиц.

2. Армирующий слой: многослойная обмотка из высокопрочного волокна; Каркас из спиральной стальной проволоки опционально для условий высокого давления.

3. Буферный слой: ударопрочный переходный слой, смягчающий мгновенное воздействие крупных твердых частиц.

4. Внешний защитный слой: устойчивая к порезам, износу и УФ-излучению резиновая внешняя оболочка, подходящая для длительного использования на открытом воздухе.

5. Концевые соединители: Стандартные фланцы и зажимные соединители; Быстроразъемные соединения могут быть адаптированы для удобной сборки на месте.

Тестирование производительности и проверка качества

1. Испытание на износостойкость: имитируя высокоскоростную циркуляционную эрозию минеральной суспензии, содержащей песок, скорость износа внутренней футеровки намного ниже, чем отраслевой стандарт, а срок службы более чем в два раза превышает срок службы обычных шламовых шлангов.

2. Испытание давлением: рабочее давление 0,6–1,6 МПа, давление разрыва в ≥ 3 раза превышает рабочее давление; попеременное испытание давлением воды и суспензии используется для устранения потенциальных рисков утечек.

3. Испытание на ударопрочность: моделирование непрерывного воздействия крупных заполнителей, циклическое воздействие ≥ 10 000 раз; отсутствие трещин, вздутий или структурных повреждений после испытаний.

4. Испытание на усталость при изгибе: Повторный изгиб всей трубы большого диаметра для проверки гибкости и прочности межслойного сцепления; отсутствие расслоения, утечки суспензии или проблем с остаточной деформацией.

Реальные случаи инженерного применения:

Пример 1: Проект транспортировки хвостов железного рудника во Внутренней Монголии

Оригинальные бесшовные стальные трубы, транспортирующие хвосты железной руды, изнашивались в течение 2-3 месяцев из-за минеральных частиц высокой твердости, что приводило к частым простоям и высоким затратам на замену.

1. Решение: были выбраны гибкие шланги JIDONGDA DN400 с армированием стальной проволокой и футеровкой из изготовленного по индивидуальному заказу сверхизносостойкого резинового материала, подходящего для хвостохранилищ железа высокой плотности.

2. Результаты производительности: После 16 месяцев непрерывной эксплуатации наблюдался лишь незначительный равномерный износ без каких-либо перфораций. Частота простоев при техническом обслуживании сократилась на 75 %, что позволило сэкономить более 100 000 юаней в год на затратах на замену и техническое обслуживание.

Пример 2: Проект дноуглубления и рекультивации устья порта в Юго-Восточной Азии

Дноуглубительные суда должны перевозить смешанный коралловый гравий и ил на большие расстояния. Морские условия требуют плавучих трубопроводов, а обычные тонкостенные шланги легко повреждаются от ударов частиц.

1. Решение: Поставка дноуглубительных шлангов DN600 с полностью устойчивым к ультрафиолетовому излучению наружным слоем, фланцевыми фитингами и упаковкой из стальной рамы, пригодными для морской транспортировки.

2. Результаты производительности: стабильная работа в течение всего 8-месячного периода строительства, возможность адаптации к приливному плаванию и изгибу без утечек, а эффективность строительства улучшена на 28% по сравнению с традиционными жесткими трубопроводами.

Таблица параметров спецификации модели

Области применения

1. Трубопроводные системы транспортировки шлама и хвостов шахты.

2. Перекачка и транспортировка строительного раствора и бетона.

3. Проекты по дноуглублению рек и транспортировке наносов.

4. Оборудование для переработки твердых промышленных отходов и шламов.

5. Проекты дноуглубления портов и прибрежной рекультивации.

6. Системы сброса шлама в туннелях и подземных сооружениях.

7. Цементный завод и трубопроводы для транспортировки сырья для строительных материалов.

Основные преимущества

1. Сверхизносостойкая футеровка: специально разработана для сред с высоким содержанием твердых частиц, что значительно продлевает срок службы.

2. Большой диаметр и высокая скорость потока: отвечает требованиям инженерного уровня по транспортировке больших объемов, повышая общую эффективность строительства.

3. Ударопрочная усиленная конструкция: эффективно поглощает удары частиц, снижая риск внезапной поломки.

4. Преимущество гибкой установки: сложность укладки намного ниже, чем у стальных труб, подходит для узких, извилистых и сложных строительных площадок.

5. Многослойное композитное армирование: более высокая общая несущая способность, подходит для непрерывной транспортировки в тяжелых условиях.

6. Полный комплекс услуг по индивидуальной настройке проекта: степень износостойкости, формула резины и стиль соединения могут быть скорректированы в соответствии с транспортируемой средой.

Упаковка, транспортировка и время доставки

1 Упаковка: крепление стальной рамы + упаковка износостойкой защитной пленки для предотвращения повреждений при транспортировке.

2. Способы транспортировки: приемлемы морские перевозки, инженерный наземный транспорт и контейнерные перевозки.

3. Стандартный срок поставки: 10–30 рабочих дней, может быть изменен в зависимости от технических характеристик и количества заказа.

Часто задаваемые вопросы

Вопрос 1. Какой номинал давления шланга для раствора шлама JIDONGDA большого диаметра следует выбрать для транспортировки хвостов в шахтах?

A: Для стандартных хвостов с низким и средним содержанием твердых частиц рекомендуется использовать шланг на 0,6–1,0 МПа без каркаса из стальной проволоки; для высокой плотности крупных частиц и условий с большими колебаниями давления рекомендуется модель 1,0–1,6 МПа со спиральным армированием из стальной проволоки, обеспечивающая 3-кратный коэффициент безопасности при разрыве для предотвращения разрывов из-за резких изменений давления. Наша техническая команда может предоставить индивидуальные решения по выбору на основе концентрации суспензии и параметров насоса.

В2. Может ли этот шланг для подачи строительного раствора большого диаметра полностью заменить стальные трубы для стационарных трубопроводов на большие расстояния?

Ответ: Для колен, соединений корпуса насоса и участков с сильной эрозией и износом стальные трубы можно полностью заменить. Для прямых магистральных труб на большие расстояния в качестве основного материала рекомендуется использовать стальные трубы, а на легко изнашиваемых участках использовать гибкие шланги JIDONGDA. Шланги амортизируют вибрацию трубопровода и воздействие частиц, снижая общий износ трубопровода и сводя к минимуму частоту технического обслуживания.

Вопрос 3. Может ли JIDONGDA настраивать диаметры, длины и концевые фитинги труб для зарубежных инженерных заказов?

А: Да. Как профессиональный производитель, мы поддерживаем полную настройку OEM/ODM. Внутренние диаметры могут быть от DN100 до DN1000, а длина цельных деталей может быть изменена по индивидуальному заказу. Фланцы, хомуты и специальные быстроразъемные фитинги могут быть изготовлены по чертежам. Для особых сред, таких как химический шлам, коралловый песок и суспензия с высоким содержанием кремнезема, формулу износостойкой футеровки можно отрегулировать. Экспортные заказы сопровождаются полным набором отчетов о проверке качества.
