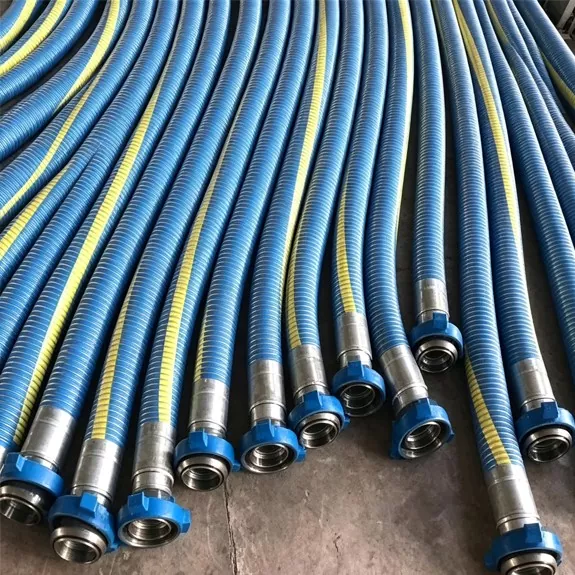

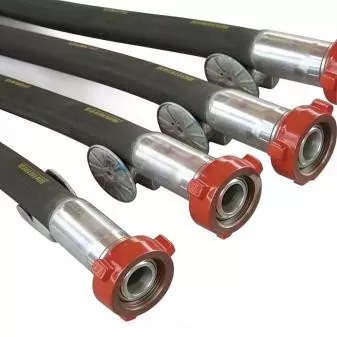

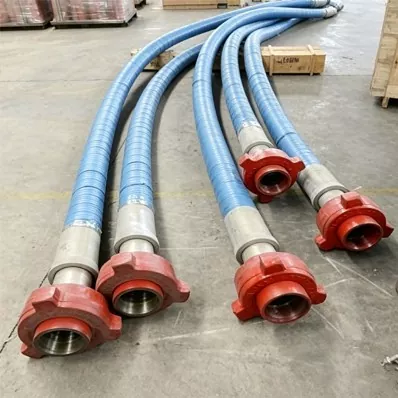

Шланг для бурового раствора большого диаметра на нефтяных месторождениях

Шланг для бурового раствора большого диаметра JIDONGDA разработан для сложных условий бурения нефтяных месторождений и эффективно устраняет неисправности шланга, вызванные скачками высокого давления, эрозией, вызванной буровым раствором, и механическим напряжением. Его оптимизированная внутренняя обшивка, предназначенная для работы с грязью с высоким содержанием песка, значительно снижает износ и гидравлическое сопротивление. Многослойная композитная структура поглощает внезапные скачки давления, создаваемые буровыми насосами, а внешнее покрытие обеспечивает устойчивость к нефти, погодным условиям и истиранию, обеспечивая надежную работу в различных средах, включая наземные месторождения и морские буровые платформы.

Производство продукта

1. Внутренний слой: масло- и абразивостойкий синтетический каучук; варианты материалов включают NBR, NR или EPDM.

2. Армирующий слой: многослойная обмотка из высокопрочной стальной проволоки в сочетании с кордом из синтетического волокна высокой плотности; обеспечивает высокую прочность на растяжение и сжатие.

3. Конструктивный слой (несущий давление): Спиральный каркас из стальной проволоки предотвращает сплющивание и исключает деформацию под отрицательным давлением.

4. Внешний защитный слой: резиновое покрытие, устойчивое к истиранию и ультрафиолетовому излучению; подходит для суровых условий эксплуатации на открытом воздухе.

5. Торцевые соединения: стальные фланцы стандарта API или зажимные соединения; доступны индивидуальные конфигурации.

Ключевые эксплуатационные характеристики

Все шланги для бурового раствора большого диаметра JIDONGDA прошли испытания в условиях, имитирующих реальную эксплуатацию, что подтвердило их надежность и безопасность:

1. Разрывное давление: превышает рабочее давление в 3,5–4 раза без растрескивания или разрушения конструкции.

2. Устойчивость к импульсным нагрузкам: выдерживает более 50 000 циклов импульсного давления без структурных повреждений.

3. Устойчивость к истиранию. Скорость износа под действием потока бурового раствора на 40% ниже по сравнению со стандартными резиновыми шлангами.

4. Температурный диапазон: Стабильная продолжительная работа при температуре от -30°С до +120°С.

5. Устойчивость к деформации: модели большого диаметра (DN200 и выше) сохраняют целостность поперечного сечения потока и обеспечивают стабильную транспортировку жидкости.

Пример практического применения

Описание проекта: Система сбора бурового раствора для морской буровой платформы в Юго-Восточной Азии. Условия эксплуатации включали пиковые циклические давления до 42 МПа, перекачку жидкости с высоким содержанием песка и шлама, движение платформы из-за волнения моря, воздействие соляных брызг. Используемые ранее стандартные шланги вышли из строя примерно через 45 дней из-за износа и потери целостности уплотнения, что приводило к частой замене и высоким затратам, связанным с простоем оборудования.

Результаты эксплуатации: После перехода на шланги JIDONGDA (диаметр DN250) срок службы одного агрегата превысил 130 дней (снижение частоты замены на 60%) благодаря износостойкому внутреннему слою и спиральной конструкции, предотвращающей сплющивание. Гибкая конструкция позволяет перемещать платформу, исключая риск разрыва трубопровода. Шланги устойчивы к брызгам морской соли и ультрафиолетовому излучению; в сочетании с быстроразъемными соединениями стандарта API это позволило сократить время простоя на техническое обслуживание на 38% и значительно снизить общие эксплуатационные расходы проекта.

Приложения

1. Системы первичной циркуляции бурового раствора на месторождениях нефти.

2. Линии нагнетания высокого давления от буровых насосов.

3. Вспомогательные линии для операций цементирования и гидроразрыва пласта (ГРП).

4. Системы сбора бурового раствора для морских буровых платформ.

5. Транспортировка твердожидких смесей с повышенным содержанием песка и бурового шлама.

6. Вспомогательное оборудование для установок подготовки бурового раствора.

Ключевые преимущества продукта

1. Ударопрочная и взрывозащищенная конструкция: композитный каркас поглощает резкие скачки давления, исключая риск разрыва.

2. Высокая износостойкость и долговечность: специально разработанный внутренний канал выдерживает поток абразивного песка, что значительно продлевает срок службы.

3. Стабильная транспортировка при работе с насосами большого диаметра: модели большого диаметра обеспечивают минимальную деформацию и высокую пропускную способность, гарантируя постоянную эффективность перекачки.

4. Универсальность: подходит для использования с жидкостями на водной и масляной основе, а также со смешанными жидкостями высокой плотности.

5. Модульность и простота установки: совместимость с различными стандартными типами соединений и возможность индивидуальной конфигурации соединений.

6. Низкие затраты на техническое обслуживание: прочная конструкция и низкий уровень отказов сокращают время простоев и необходимость замены оборудования.

Услуги по настройке

1. Стандарты фланцев: API, ANSI, DIN, GB и другие международные стандарты.

2. Отделка по индивидуальному заказу: выбор цвета (черный, красный, желтый и т.д.) и нанесение логотипа заказчика.

3. Конструкция армирования: спиральная намотка из стальной проволоки, оплетка из стальной проволоки или комбинированные варианты армирования.

4. Температурный режим: выбор класса термостойкости (120°С, 150°С, 180°С).

5. Функциональные особенности: антистатическое исполнение, пригодное для эксплуатации во взрывоопасных зонах (соответствие ATEX).

Часто задаваемые вопросы

Вопрос 1: Совместим ли шланг для бурового раствора большого диаметра JIDONGDA с буровыми растворами на водной и масляной основе?

А1: Да. Изделие доступно с различными вариантами внутренней трубки (натуральный каучук [NR] или модифицированный нитриловый каучук [NBR]), предназначенными для использования с жидкостями на водной или масляной основе. Эти материалы эффективно противостоят воздействию масла и предотвращают разбухание шлангов, устраняя необходимость частой замены шлангов при смене типа жидкости и обеспечивая высокую универсальность.

В2: Соответствует ли продукт стандартам безопасности при разрывном давлении для операций бурения под высоким давлением?

О2: Да, он полностью соответствует всем применимым стандартам. Давление разрыва стандартных продуктов в 3,5–4 раза превышает рабочее давление, что превышает отраслевые требования API. Для бурения глубоких скважин и операций гидроразрыва сверхвысокого давления (ГРП) доступны усиленные конструкции, повышающие коэффициент безопасности и исключающие риск разрыва шланга, вызванного внезапными скачками давления.

В3: Можно ли заказать антистатическую версию для морских буровых платформ, требующих взрывозащиты?

А3: Да, такой заказ возможен. В антистатической версии используются проводящие материалы для создания непрерывного токопроводящего пути; это обеспечивает рассеивание статического электричества, генерируемого высокоскоростным потоком бурового раствора, гарантирует полное соответствие требованиям ATEX для опасных зон и позволяет использовать шланг как на морских, так и на береговых объектах, где требуется взрывозащита.
